8.1. 【スタンダード】FIC-Connection AWS(Private VIF/Transit VIF/Public VIF)¶
8.1.1. サービス概要¶
Amazon Web Services(以下AWS)が提供するDirect ConnectとFlexible InterConnect(以下FIC)を接続します。
3種類の「仮想インターフェイス」の概要は以下の通りです。
Private VIF ：AWS内のプライベートな仮想環境(VPC)との間で、プライベートIPアドレスにより接続するための仮想インターフェイス
Public VIF ：VPCを含むAWSのさまざまなリソースとの間で、グローバルIPアドレスにより接続するための仮想インターフェイス
Transit VIF ：リージョン内でのVPC間の通信にも対応した仮想インターフェイス
購入したFIC-Port、またはFIC-RouterからAWSへアクセスするには、AWSへのFIC-Connectionを購入する必要があります。
FIC-Connectionの共通仕様につきましては、こちら をご参照ください。
8.1.1.1. 用語の定義¶
テナント：契約に紐づくFICリソースの管理単位
Flexible InterConnectコンソール(以下FICコンソール)/API：当サービスにて提供する申し込み方法
F番：各リソースに払い出される13桁のリソースID
L2接続：接続元(Source)がFIC-Port
L3接続：接続元(Source)がFIC-Router
FIC-Connection(Paired)：FIC-Port、FIC-Routerと各種接続先をPrimary/Secondaryの2つのFIC-Connectionで接続(FIC推奨接続)
Connecting Point：各種接続先との物理的な接続部分の名称
8.1.2. 構成パターン¶
ここでは接続構成の代表例(推奨構成)のイメージ図を示します。全接続パターンは、 接続形態と接続タイプ をご参照ください。
図内の[②FIC-Connecting Point]、[③ロケーション]につきましては、 Connecting Point をご参照ください。

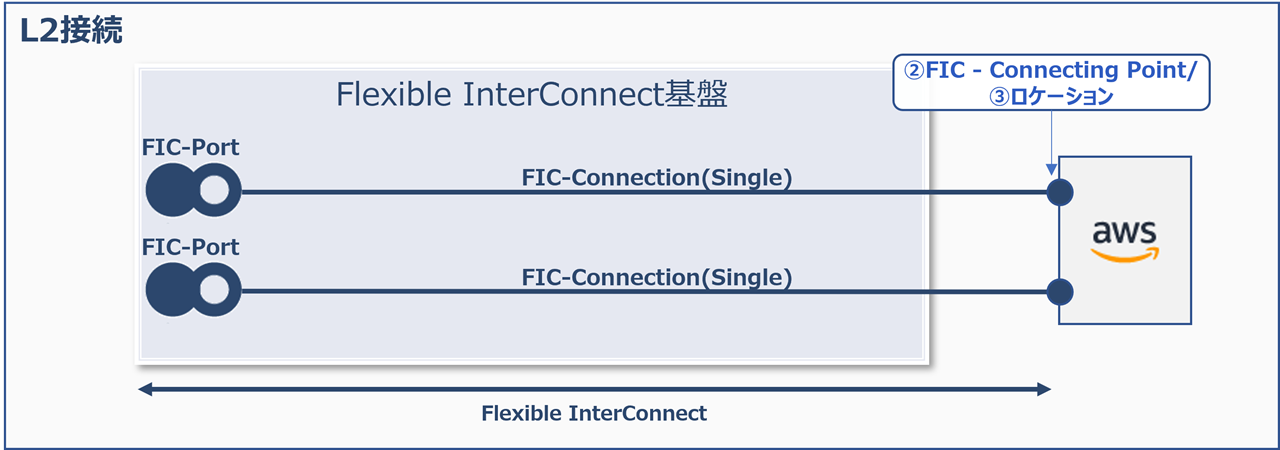

8.1.2.1. FIC-Port×2 - FIC-Connection (Single)×2構成¶

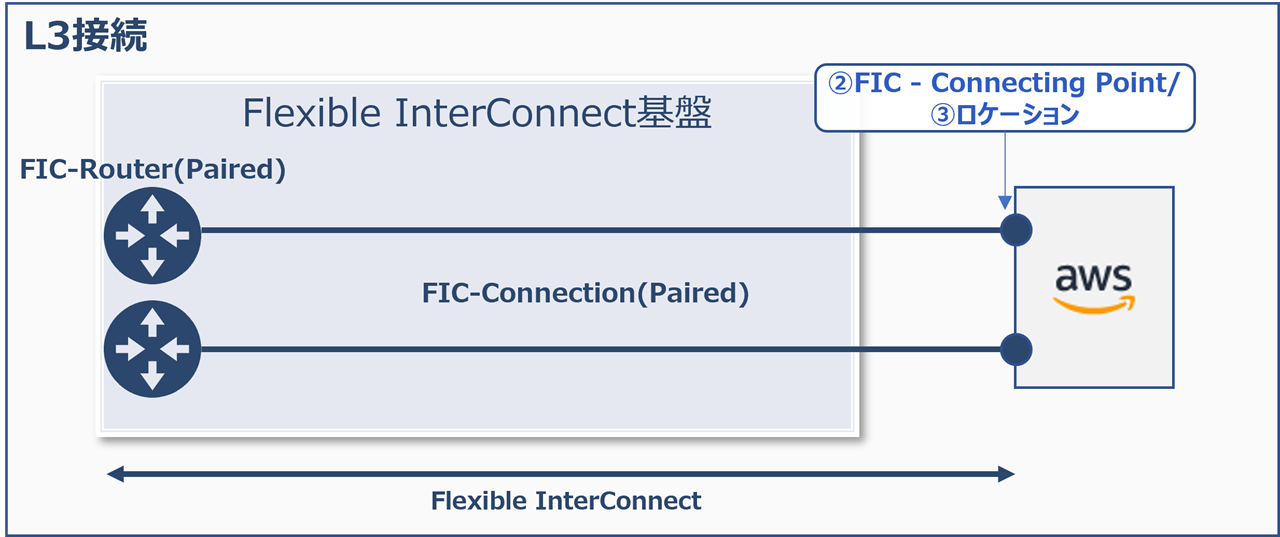

8.1.2.2. FIC-Router (Paired) - FIC-Connection (Paired)構成¶
8.1.3. Connecting Point¶
FIC-Connection AWS(Private VIF/Transit VIF/Public VIF)は、以下の〇が付いたConnecting Pointを選択可能です。
なお、Connecting Pointは分散させることで冗長構成を実現することができます。詳しくは AWSサイト (AWS Direct Connect の回復性に関する推奨事項)をご参照ください。
注釈
以下のConnectiong PointからAWSの全てのリージョンへ接続することが可能です。AWS東京リージョン以外へ接続する際は、AWSの仕様によりDirect Connect Gateway(DXGW)を利用いただく必要がございます。
具体的な接続方法はAWSまでご確認ください。選択可能なConnecting Pointが複数ございますが、FIC側の仕様・機能の差分はありません。
PrimaryとSecondaryには、必ず別々のConnecting Pointをご選択ください。
同一のConnecting Pointを選択された場合、お申し込み時にエラーが発生します。
①提供エリア |
②FIC-Connecting Point |
選択可否 |
③ロケーション |
|---|---|---|---|
Japan East |
Equinix-TY2-1 ~ 26 |
Equinix TY2TY6 - TY8, Tokyo |
|
Japan East |
Equinix-TY2-27 |
〇 |
Equinix TY2TY6 - TY8, Tokyo |
Japan East |
Equinix-TY2-M1 |
Equinix TY2TY6 - TY8, Tokyo |
|
Japan East |
@Tokyo-CC2-1 ~ 26 |
AT Tokyo CC1 Chuo Data Center, Tokyo, Japan |
|
Japan East |
@Tokyo-CC2-27 |
〇 |
AT Tokyo CC1 Chuo Data Center, Tokyo, Japan |
Japan East |
@Tokyo-CC2-M1 |
AT Tokyo CC1 Chuo Data Center, Tokyo, Japan |
|
Japan West |
Equinix-OS1-1 ~ 10 |
Equinix OS1 |
|
Japan West |
Equinix-OS1-11 |
〇 |
Equinix OS1 |
Japan West |
Equinix-OS1-12 |
〇 |
Equinix OS1 |
Japan West |
Equinix-OS1-13 ~ 14 |
Equinix OS1 |
|
Japan West |
Equinix-OS1-M1 |
Equinix OS1 |
|
Japan West |
Equinix-OS1-M2 |
Equinix OS1 |
8.1.4. 接続形態と接続タイプ¶
FIC-Connection AWS(Private VIF/Transit VIF/Public VIF)では、以下の接続形態と接続タイプを組み合わせることが可能です。
接続形態 |
接続元 |
接続タイプ |
説明 |
推奨構成(SLA対象) |
|---|---|---|---|---|
L2接続 |
FIC-Port×2 |
FIC-Connection (Single)x2 |
FIC-PortのVLANインターフェイスとAWSのConnecting Pointを指定し、FIC-Connection (Single)x2で接続します。(下図①L2接続) |
○ ※1 |
L2接続 |
FIC-Port |
FIC-Connection (Single) |
FIC-PortのVLANインターフェイスとAWSのConnecting Pointを指定し、FIC-Connection (Single)で接続します。(下図②L2接続) |
|
L3接続 |
FIC-Router (Paired) |
FIC-Connection (Paired) |
1つのRouting GroupのPrimary/SecondaryにそれぞれAWSのConnecting Pointを指定し、FIC-Connection (Paired)で接続します。(下図③L3接続) |
○ ※1 |
L3接続 |
FIC-Router (Single) |
FIC-Connection (Single) |
FIC-Router (Single)のRouting Groupと事業者のConnecting Pointを指定し、FIC-Connection (Single)で接続します。(下図④L3接続) |
注釈
※1 推奨構成(SLA対象)は、以下の条件を満たす必要があります。
L2接続の場合同じエリアの2つのFIC-Portについてそれぞれ異なる収容系が選択されている
FIC-ConnectionのPrimaryとSecondaryで別々のConnecting Pointが選択されている
L3接続の場合
FIC-Router (Paired)が選択されている
FIC-ConnectionのPrimaryとSecondaryで別々のConnecting Pointが選択されている

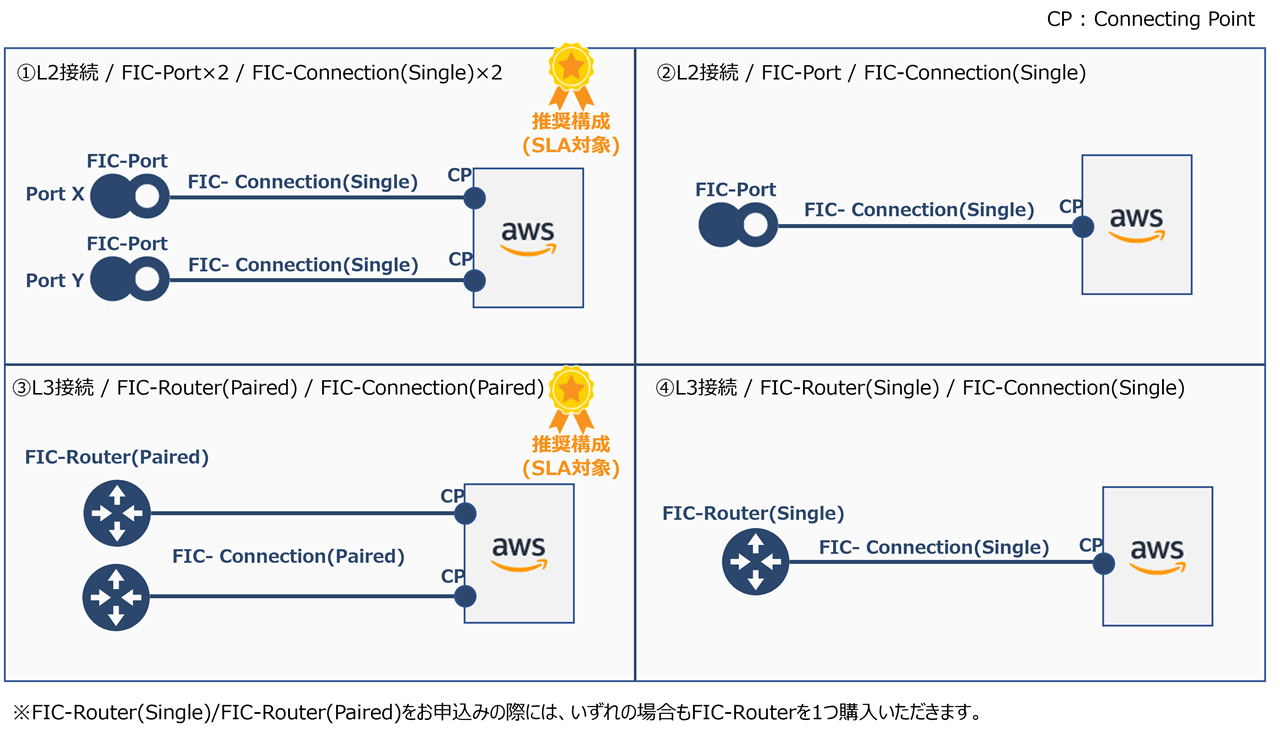

図 8.1.3 接続形態と接続タイプの組み合わせイメージ¶
8.1.5. 申し込み種別と方法¶
Flexible InterConnectコンソール(以下FICコンソール)/APIにて、FIC-Connection AWS(Private VIF/Transit VIF/Public VIF)を申し込みいただくことが可能です。
なお、FIC-Connection AWS(Private VIF/Transit VIF/Public VIF)は帯域変更が出来ません。帯域の変更をご希望の際は、廃止/新設が必要となります。
申し込み種別 |
変更項目 |
接続形態 |
納期 |
一時的な通信影響 |
有償/無償 |
|---|---|---|---|---|---|
新設 ※1 |
ー |
L2接続/L3接続 |
即日 |
ー |
ー |
変更 |
広告経路/受信経路 |
L3接続 |
即日 |
なし |
無償 |
変更 |
AS-Path Prepend |
L3接続 |
即日 |
なし |
無償 |
変更 |
経路フィルタ ※2 |
L3接続 |
即日 |
なし |
有償 |
変更 |
Advertised Public Prefixes ※3 |
L3接続(Public VIFのみ) |
即日 |
なし |
無償 |
廃止 |
ー |
L2接続/L3接続 |
即日 |
ー |
ー |
注釈
※1 別途、お客さま側のAWS操作にてHosted Connection(L2接続の場合)/Virtual Interface(L3接続の場合)の承認が必要です。
※2 経路フィルタの詳細は こちら をご参照ください。
※3 Advertised Public Prefixes変更時には、再度LOAの発行、およびAWSへLOAの送付が必要となります。
詳細は AWSに提出するLOAの取得方法 を参照ください。
8.1.6. 提供帯域¶
FIC-Connection AWS(Private VIF/Transit VIF/Public VIF)は、以下の帯域を選択可能です。
50M/100M/200M/300M/400M/500M/1G/2G/5G/10G
注釈
FICの設備にて、選択した帯域(プラン)に応じた帯域制限が「FICから送信する通信」と「FICが受信する通信」の双方向に適用されます。
そのため、「FICから送信する通信」、「FICが受信する通信」のそれぞれの通信量がご利用帯域を超えた場合、超過分の通信パケットは破棄となりますのでご注意ください。
8.1.7. 注意事項¶
8.1.7.1. ご利用時の注意事項¶
FIC-Connection AWS(Private VIF/Transit VIF/Public VIF)のAWS側の仕様は、AWSのDirectConnectサービスに準じます。
詳細は、 AWSサイト (AWS Direct Connectについて)をご参照ください。AWS Management Consoleなどのお客さまAWS環境の操作方法については、AWSサポート(公式ドキュメントなど)をご確認ください。
AWS仕様となりますため、弊社でのサポートやお問い合わせはお受けできませんので、あらかじめご了承ください。FIC-Connection AWS(Private VIF/Transit VIF/Public VIF)は閉域接続となります。
DestinationNATご利用時は、AWSパブリックネットワークからお客さま環境へ通信が可能になるため、必要な通信のみ(AWS各種サービスのアドレスや通信ポート等)を許可するようにFIC-FWを合わせてご利用いただくことを推奨します。
AWS、およびFICが双方で受信可能な経路数の上限は以下のとおりです。
FIC-Connectionを流れる経路数が経路数上限を超過した場合、BGP Downとなり通信断が発生します。
FICからAWS(AWS仕様) |
AWSからFIC(L2接続) |
AWSからFIC(L3接続) |
|
|---|---|---|---|
最大受信経路数
(Private VIF/Transit VIF)
|
100 ※1 |
受信経路数の上限なし |
110 ※2 |
最大受信経路数
(Public VIF)
|
1,000 ※1 |
受信経路数の上限なし |
15,000 ※2,3,4 |
注釈
※1 お客さまにて経路数を削減後、5分以内に自然回復します。最大受信経路数の上限はAWS側の仕様によるため、上限拡大をご希望の場合は、AWS側にお問い合わせください。
※2 経路数上限を超過し通信断が発生した場合、お客さまで接続先事業者側の経路を削減後、FICにて BGPセッションクリア を実施いただくことで回復します。
※3 FIC-Connection AWS(Public VIF)では、FIC-NATのアドオンが必須となり、FIC-NATでポリシー設定されたRouting Group間を疎通させるための経路がRouting Group毎に保持されます。
Routing Group毎の経路数を合計した際に、FIC-Routerの経路数上限を超過しないよう調整してください。
FIC-NATアドオン時の経路数の計算方法はこちら をご参照ください。※4 FIC-Connection AWS(Public VIF)では、AWS側の仕様により受信経路数が増加し、FIC-Connectionとしての受信経路数上限を超過した場合、通信断は発生せず、お客さまへの影響はございません。
8.1.7.2. お申し込み時の注意事項(共通)¶
なし
8.1.7.3. お申し込み時の注意事項(新設)¶
FIC-PortとAWSを接続¶
事前にFIC-Portの作成が完了している必要があります。
接続元のFIC-Portはアクティベート前でも、FIC-Connectionを作成することが可能です。お客さまのAWS上にHosted Connectionを作成いたします。
(お客さまにて該当のHosted Connection上に[Private/Transit/Public] Virtual Interfaceを作成いただくことが可能です。)FIC-Connection AWS購入後にお客さまのAWS側操作よりHosted Connectionの承認が必要です。
Private VIFを申し込む場合
なし
Transit VIFを新設する場合
なし
Public VIFを新設する場合
申し込みに必要なグローバルIPアドレスは、お客さま自身にてご準備いただく必要がございます。
FIC-RouterとAWSを接続¶
事前にFIC-Routeの作成が完了している必要があります。
申し込みのFIC-Connectionに応じて、お客さまのAWS上にPrivate Virtual Interface、Public Virtual Interface、Transit Virtual Interfaceを作成いたします。
AWS上に作成されるVirtual Interfaceは以下のネーミングルールで作成されます。①FIC-Connection(Single)の場合
Virtual Interface名：FIC-ConnectionのF番(Fから始まる13桁のID)＋ act
例)F03xxxxxxxxxx-act②FIC-Connection(Paired)の場合
PrimaryのVirtual Interface名：FIC-ConnectionのF番(Fから始まる13桁のID)＋ act
例)F03xxxxxxxxxx-actSecondaryのVirtual Interface名：FIC-ConnectionのF番(Fから始まる13桁のID)＋ sby
例)F03xxxxxxxxxx-sbyFIC-Connection購入後、お客さまのAWS側操作にてVirtual Interfaceの承認が必要です。
Private VIFを新設する場合
FIC-Connection側のAS番号とAWS側のASNは一致させる必要があります(一致しない場合は通信ができません)。
そのため、FIC-Connection新設時に入力するAS番号は、AWS側の仮想プライベートゲートウェイ(VGW)、またはDirect Connect Gateway(DXGW)で利用するプライベートASNを入力してください(パブリックAS番号を入力することはできません)。
FIC-Connection新設後はAS番号の変更はできないため、FIC-Connection新設時に必ずAWS側のASNを確認のうえ、お申し込みください。
ASNについては、 AWSサイト (仮想プライベートゲートウェイの関連付け)をご参照ください。お客さま側にて、Virtual Interface承認を実施するまでBGPが立ち上がりません。
お客さまがVirtual Interfaceと仮想プライベートゲートウェイ(VGW)またはDirect Connect Gateway(DXGW)との紐付を誤った場合、紐付を変更することはできません。
またすでに承認、およびアタッチされているVirtual Interfaceは、AWSの仕様により再利用することはできません。
その場合には、Virtual Interfaceを新たに作り直すため、FIC-Connection AWSの廃止および新設を実施する必要があります。
Transit VIFを新設する場合
FIC-Connection側のAS番号とAWS側のASNは一致させる必要があります(一致しない場合は通信ができません)。
そのため、FIC-Connection新設時に入力するAS番号は、AWS側のDirect Connect Gateway(DXGW)で利用するプライベートASNを入力してください(パブリックAS番号を入力することはできません)。
FIC-Connection新設後はAS番号の変更はできないため、FIC-Connection新設時に必ずAWS側のASNを確認のうえ、お申し込みください。
ASNについては、 AWSサイト (トランジットゲートウェイの関連付け)をご参照ください。お客さま側にて、Virtual Interface承認を実施するまでBGPが立ち上がりません。
お客さまがVirtual InterfaceとDirect Connect Gateway(DXGW)との紐付を誤った場合、紐付を変更することはできません。
またすでに承認、およびアタッチされているVirtual Interfaceは、AWSの仕様により再利用することはできません。
その場合には、Virtual Interfaceを新たに作り直すため、FIC-Connection AWSの廃止および新設を実施する必要があります。
Public VIFを新設する場合
FIC-Routerに加え、FIC-NAT(グローバルIP、ポリシー設定)が必要です。
お客さまによるVirtual Interfaceの承認後、AWSが該当Virtual Interfaceを検証いたします。
AWSによるVirtual Interfaceの検証が完了するまでBGPが立ち上がりません。この検証を完了するには、 こちら でご案内されているとおり、お客さまAWS環境下で、弊社のグローバルIPアドレスとAS番号を利用することを弊社が許可する証明書(LOA)が必要となります。
Connection購入後の履歴ページからLOAをダウンロードのうえ、AWSへ送付してください(LOAのダウンロード手順は チュートリアル をご参照ください)。なお、この承認プロセスや方法については、2021年5月時点のAWS仕様に基づき記載しております。
AWS仕様となりますため、AWS側の操作などに関わる弊社でのサポートやお問い合わせはお受けできませんので、あらかじめご了承ください。
8.1.7.4. お申し込み時の注意事項(経路変更)¶
なし
8.1.7.5. お申し込み時の注意事項(経路フィルタ)¶
経路フィルタ(BGP Filter Ingress/Egress prefix list)はそれぞれ10Prefixまでフィルタルールの設定が可能(無償)です。
FIC-Connection AWS(Private VIF/Transit VIF/Public VIF)では、10Prefix単位で上限の追加が可能(有償)です。
FIC-Connection AWS (Private VIF/Transit VIF)の拡張可能な上限は、BGP Filter Ingress/Egress prefix listは200Prefixです。
FIC-Connection AWS(Public VIF)の拡張可能な上限は、BGP Filter Ingress prefix listで400Prefixです。経路フィルタ(BGP Filter Ingress/Egress prefix list)の課金を停止したい場合、上限数をデフォルト値の10に変更後、10prefix以内のフィルタを設定、または経路フィルタを「off」にし、変更申し込みを実施してください。
上限数に10以外を設定した状態で経路フィルタを「off」にし、変更申し込みを実施しても上限数は変更されず、課金が継続しますのでご注意ください。
8.1.7.6. お申し込み時の注意事項(廃止)¶
FIC-PortとAWSの接続を廃止¶
FIC-Connectionを廃止する際、お客さまのAWS環境にてあらかじめVirtual Interfaceを削除する必要があります。
削除されないで廃止申し込みを実施した場合、エラーとなります。
FIC-RouterとAWSの接続を廃止¶
なし
なお、FIC-Connectionを廃止すると、対応したVirtual Interfaceも自動的に廃止されます。
8.1.7.7. Flexible InterConnect (with U)<AWSベストエフォート接続>サービスから移行したお客さま向けの注意事項¶
FIC-Connection AWS(Private VIF)のPaired Connectionにおいて、接続先の Connecting Point が「Equinix-TY2-M1/@Tokyo-CC2-M1」「Equinix-OS1-M1/Equinix-OS1-M2」に該当している場合、以下の留意事項および機能制限がございます。
FIC-Connection AWS(Private VIF)およびFIC-RouterがAWSから経路を受信する際、経路情報のAS PathにAS番号(9598)が追加されます。
上記のAS番号(9598)は、Arcstar Universal OneのAS番号です。そのため、FIC-Connection Arcstar Universal Oneをご利用の場合は、FIC-Connection Arcstar Universal Oneの AS-Overrideの設定 を有効化(ON)にする必要があります。
FIC-Connection Arcstar Universal Oneの AS-Overrideの設定 を無効化(OFF)にした場合、AWSへの通信ができなくなります。AWSから受信した経路をFIC-Routerの経路情報で参照した場合、Next hopのアドレスはFIC-Connectionの接続ネットワークアドレスではなく、FICで払い出したリンクローカルアドレスが表示されます。
Flow monitoringの機能はご利用いただけません。
