6.1. 【β版限定】FIC-Connection Arcstar Universal One¶
注釈
- こちらのページはβ版提供用のお客様専用です。当社がご案内する場合を除き、このページの内容ついてはご放念ください。
6.1.1. サービス概要¶
NTTドコモビジネスが提供するArcstar Universal OneサービスとFlexible InterConnect(以下FIC)を接続します。
Arcstar Universal Oneへアクセスするには、Arcstar Universal OneへのFIC-Connectionを購入する必要があります。
FIC-Connectionの共通仕様につきましては、こちら を参照ください。
6.1.2. 構成パターン¶
ここでは接続構成の代表例(推奨構成)のイメージ図を示します。全接続パターンは、 接続形態と接続タイプ をご参照ください。
図内の[②FIC-Connecting Point]、[③Arcstar Universal One-ConnectingPoint]につきましては、 Connecting Point をご参照ください。
6.1.3. Connecting Point¶
FIC-Connection Arcstar Universal Oneは、以下の〇が付いたConnecting Pointを選択可能です。
①提供エリア |
②FIC-ConnectingPoint |
選択可否 |
③Arcstar Universal One-ConnectingPoint |
|---|---|---|---|
Japan East |
Pm-Interconnect-Tokyo-01 |
〇 |
Tokyo |
Japan West |
Pm-Interconnect-Osaka-01 |
〇 |
Osaka |
6.1.4. 接続形態と接続タイプ¶
FIC-Connection Arcstar Universal Oneは、以下の接続形態と接続タイプの組み合わせになります。
接続形態 |
接続元 |
接続タイプ |
説明 |
推奨構成(SLA対象) |
|---|---|---|---|---|
L3接続 |
FIC-Router (Paired) |
FIC-Connection (Paired) |

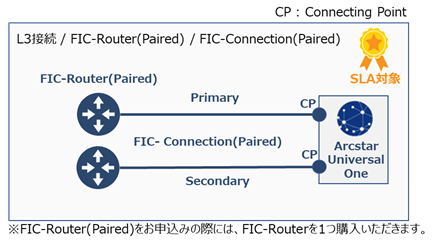

FIC-Router (Paired)のPrimary/Secondaryが自動的に指定され、FIC-Connection (Paired)で接続します。(下図参照) |
○ |
注釈
- 1つのConnectiong Pointを選択いただきますが、PrimaryとSecondaryは別々の物理回線に収容され、冗長構成となります。
- FIC-Router (Paired)と接続されるため、SLA対象の構成となります。
接続形態と接続タイプの組み合わせイメージ¶
6.1.5. 申し込み種別と方法¶
Flexible InterConnectコンソール(以下FICコンソール)/APIにて、FIC-Connection Arcstar Universal Oneを申し込みいただくことが可能です。
申し込み種別 |
変更項目 |
接続形態 |
納期 |
一時的な通信影響 |
|---|---|---|---|---|
新設 |
ー |
L3接続 |
即日 |
ー |
変更 |
帯域 |
L3接続 |
即日 |
なし |
変更 |
広告経路/受信経路 |
L3接続 |
即日 |
なし |
変更 |
MED |
L3接続 |
即日 |
なし |
変更 |
AS-Override |
L3接続 |
即日 |
あり ※1 |
変更 |
AS-Path Prepend |
L3接続 |
即日 |
なし |
廃止 |
ー |
L3接続 |
即日 |
ー |
注釈
- ※1 AS-OverrideをON→OFF、またはOFF→ONへ変更する際には、Primary/Secondaryともに1分程度のBGP Downが発生いたしますので、ご注意ください。
6.1.6. 提供帯域¶
FIC-Connection Arcstar Universal Oneは、以下の帯域を選択可能です。
100M/200M/500M/1G/2G/5G/10G
注釈
- FICの設備にて、選択した帯域(プラン)に応じた帯域制限が「FICから送信する通信」と「FICが受信する通信」の双方向に適用されます。そのため、例として1Gbpsの場合は「FICから送信する通信」1Gbps、「FICが受信する通信」1Gbpsにて通信が可能です。なお、「FICから送信する通信」、「FICが受信する通信」のそれぞれの通信量がご契約帯域を超えた場合、超過分の通信パケットは破棄となりますのでご注意ください。
6.1.7. AS-Overrideの設定¶
6.1.8. 注意事項¶
6.1.8.1. ご利用時の注意事項¶
FIC-Connection (Paired)のみの構成になります。
AS-Overrideの設定については「 AS-Overrideの設定 」をご参照ください。
Arcstar Universal One、およびFICが双方で受信可能な経路数の上限は以下のとおりです。経路数上限を超過すると通信断となります。
FICからArcstar Universal One (Arcstar Universal One仕様) |
Arcstar Universal OneからFIC |
|
|---|---|---|
最大受信経路数 |
110 ※1 |
100～最大15,000 ※2 ※3 |
注釈
- ※1 FICからArcstar Universal Oneへの最大受信経路数は、サービス仕様として110経路と定めております。110経路を超過せずご利用頂きますようお願い致します。なお、Arcstar Universal One仕様を超過し、対象のコネクションがBGP Downとなった(お客さまにて経路を削減し、FIC側でBGPセッションクリアしても改善しない)場合は、「Arcstar Universal One側のBGPセッションクリアの実施許可」について記載の上、 チケット にてお問い合わせください。お問い合わせいただきましたら、弊社にてArcstar Universal One側のBGPセッションクリアを実施いたします。
- ※2 経路数上限を超過しBGPがDownした場合、お客さまにて経路を「設定している最大受信経路数以下」に削減、または、 受信経路数上限を拡張 後、FICにて BGPセッションクリア を実施いただくことで回復します。
- ※3 Arcstar Universal OneからFIC-Routerへの受信経路数上限は、新設時のデフォルトの100から100経路単位で追加可能です。200経路までは無償、300経路以上は有償となります。料金の詳細については、 プランと料金 をご参照ください。
6.1.8.2. お申し込み時の注意事項 (共通)¶
接続元 FIC-Routerの「BGP Filter Egress」と接続先 Arcstar Universal One L3の「BGP Filter Egress」の両方に「サマライズ」、もしくは「デフォルトルート」を設定した場合、通信ができなくなります。接続元、または接続先で「サマライズ」、もしくは「デフォルトルート」を選択した場合、もう一方では異なる値を設定してください。
6.1.8.3. お申し込み時の注意事項 (新設)¶
事前にお客さま自身によるArcstar Universal One代表の契約および開通が必要となります。
- Arcstar Universal One代表の開通日から５営業日以内にFIC-Connection Arcstar Universal Oneの購入を予定されている場合は、 Arcstar Universal One側の処理が必要となりますので、事前に弊社営業担当へご相談ください。ご相談がない場合は、 FIC-Connection Arcstar Universal Oneの購入時にエラーが発生する場合もございます。
事前にFIC-Routerの作成が完了している必要があります。
コネクションの購入情報入力(Arcstar Universal One)画面にて、必ずUniversal Oneサービス契約約款(第１編)をご確認ください。
申し込みの処理中(受付中)に、同一のVPN番号(Vから始まる9桁のID)を指定した申し込みはできません。
- FICの申し込み時にお客さま指定の接続ネットワークアドレスとArcstar Universal One網内でご利用されているアドレス(以下、既存アドレス)との重複チェックを行います。お客さまが指定した接続ネットワークアドレスが既存アドレスと一致している場合、またはお客さまが指定した接続ネットワークアドレスが既存アドレスを包含している場合はエラーとなります。既存アドレスと重複していない接続ネットワークアドレス、または既存アドレスに包含されている接続ネットワークアドレスを指定いただくことは可能です。
パートナー子契約、またはArcstar Universal Oneの契約名義が異名義の場合も、申し込みができます。また、申し込みにはArcstar Univeral Oneの契約名義に紐づく共通顧客IDが必要となります。共通顧客IDにつきましては弊社営業担当までお問い合わせください。
6.1.8.6. お申し込み時の注意事項(廃止)¶
なし
