BG96

  1. 機器の接続

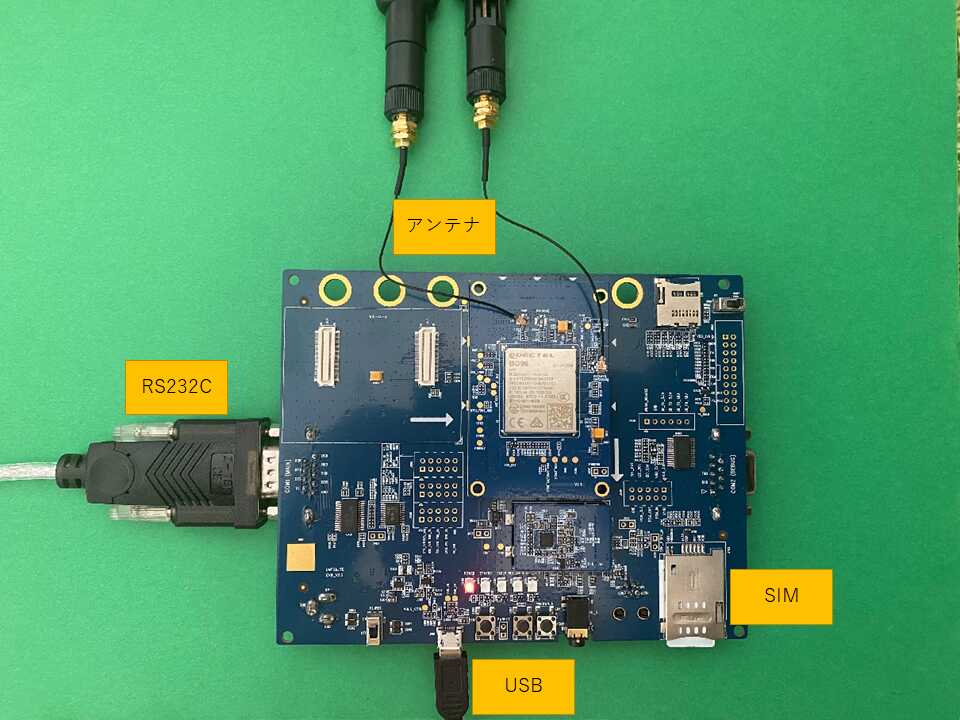

    • 下図のとおり、評価ボードにアンテナ、RS232C(パソコンと接続)、SIM、USB(電源供給)を接続してください。
      ../_images/pasted-2023.07.10-16.37.17.jpg
  2. 評価ボード電源ON

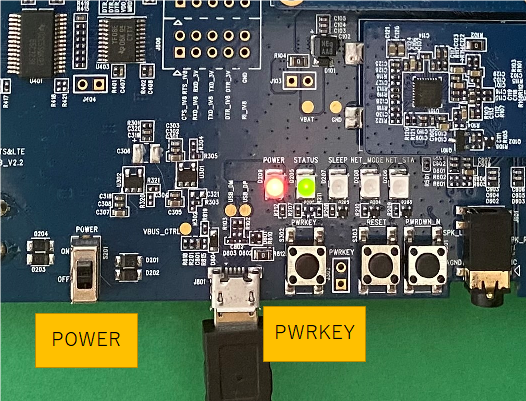

    • 電源スイッチ「POWER」、電源ボタン「PWRKEY」を操作し電源を入れてください。
      ../_images/pasted-2023.07.11-14.51.34.png
  3. ターミナルソフトの設定(TeraTermの場合)

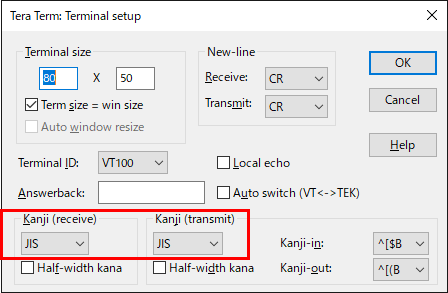

    • Terminal setupにて文字コードを「JIS」に設定
      ../_images/pasted-2023.07.10-17.53.12.png

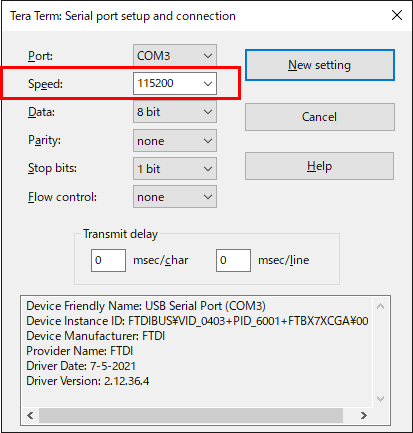

  4. Serial port setup and connectionにてSpeedを「115200」に設定
    ../_images/pasted-2023.07.10-17.55.00.png
  5. ATコマンドの投入

    • 下表のATコマンドを投入します。

    順番

    ATコマンド

    投入例

    説明

    1

    AT+QICSGP

    AT+QICSGP=1

    現状APN Settingを参照

    2

    AT+QICSGP

    AT+QICSGP=1,1,"mobiledata.ntt.com"

    APNや認証情報を設定

    3

    AT+CFUN

    AT+CFUN=1,1

    モデムファンクションリセット

    4

    AT+CPIN

    AT+CPIN?

    SIMの認識状態を確認

    5

    AT+CSQ

    AT+CSQ

    電波レベルの確認

    6

    AT+CGATT

    AT+CGATT=1

    OKが返れば基地局開通

    7

    AT+CEREG

    AT+CEREG?

    ネットワークとのレジストレーション状況確認

    8

    AT+COPS

    AT+COPS?

    ネットワークオペレーター確認

    9

    AT+QENG

    AT+QENG="servingcell"

    接続している基地局との環境確認

    10

    AT+QIACT

    AT+QIACT=1

    PDP コンテキストをアクティブ化

    11

    AT+QIACT

    AT+QIACT?

    IPアドレスが表示されればTCP/IP開通している

BG96のATコマンドの詳細は BG96 TCP/IP AT Commands Manual を参照してください。

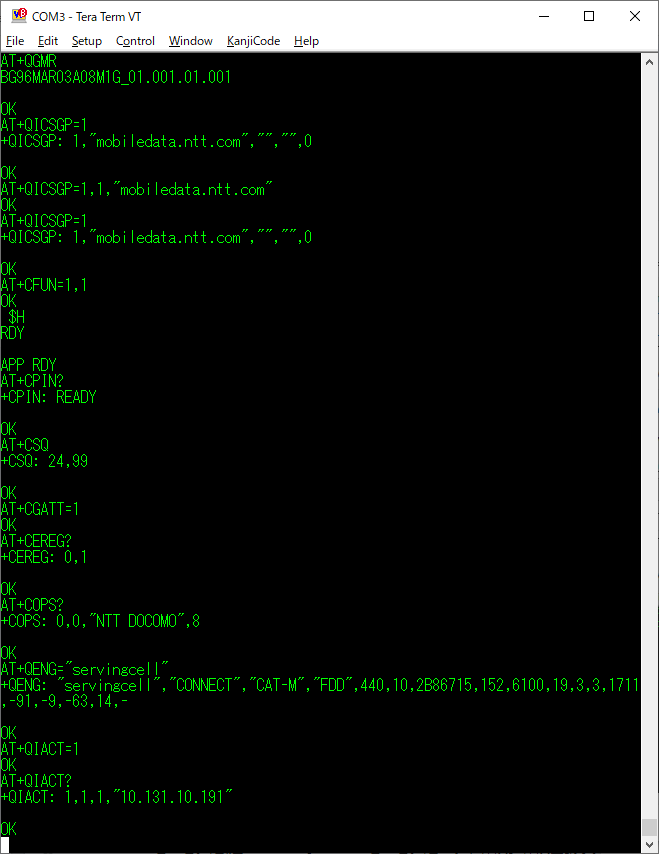

  • 上記手順を実施した結果
    ../_images/pasted-2023.07.11-08.54.26.png
