CPTrans-MGW

日立産機システム社製CPTrans-MGWの設定手順例です。 機器の詳細は、 日立産機システム社ホームページ をご確認ください。

目次

• 外観

• 設定手順

• Termina Profile

外観

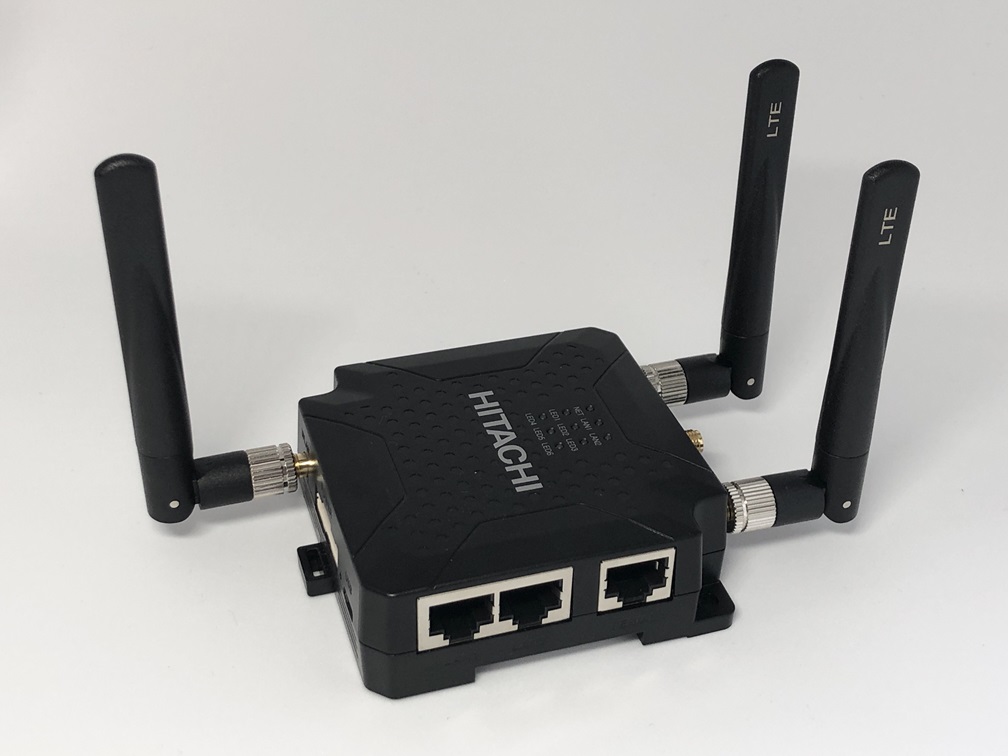

日立産機システムCPTrans-MGWの外観を示します。

設定手順

日立産機システムCPTrans-MGWの通信設定手順を示します。

注釈

本手順は、モバイル通信に必要な最低限の設定を示します。本番運用には、お客様の運用に応じた機器設定が必要です。

注釈

本手順は、工場出荷時の状態から設定することを想定しています。

1. SIMカードの取り付け

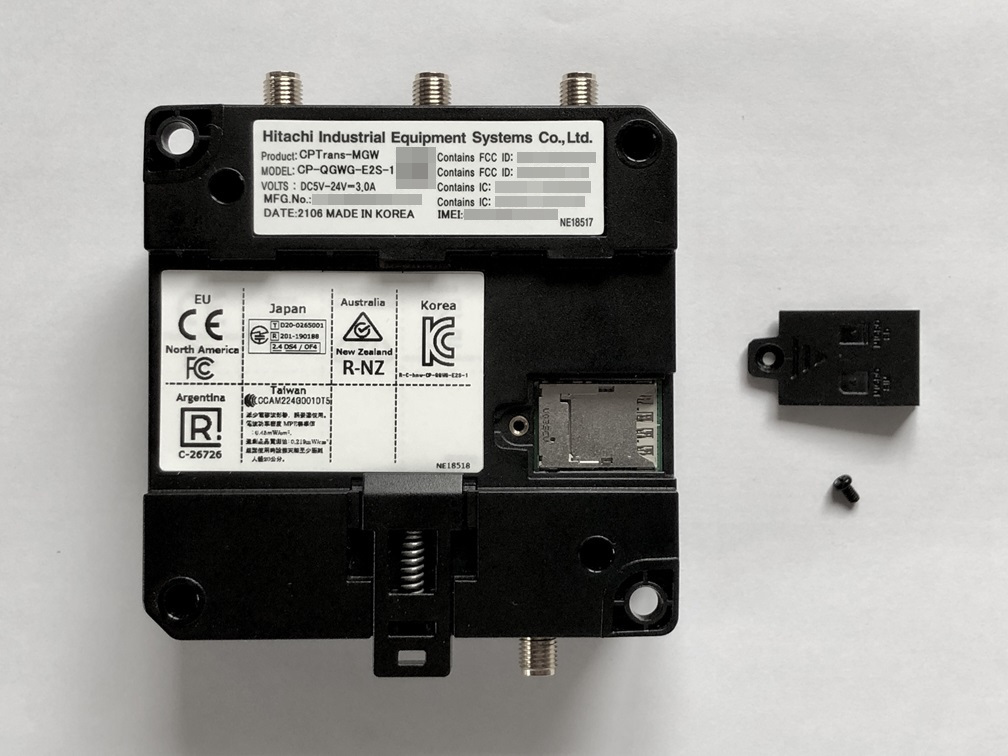

   1. ネジを外し、保護カバーを外します。

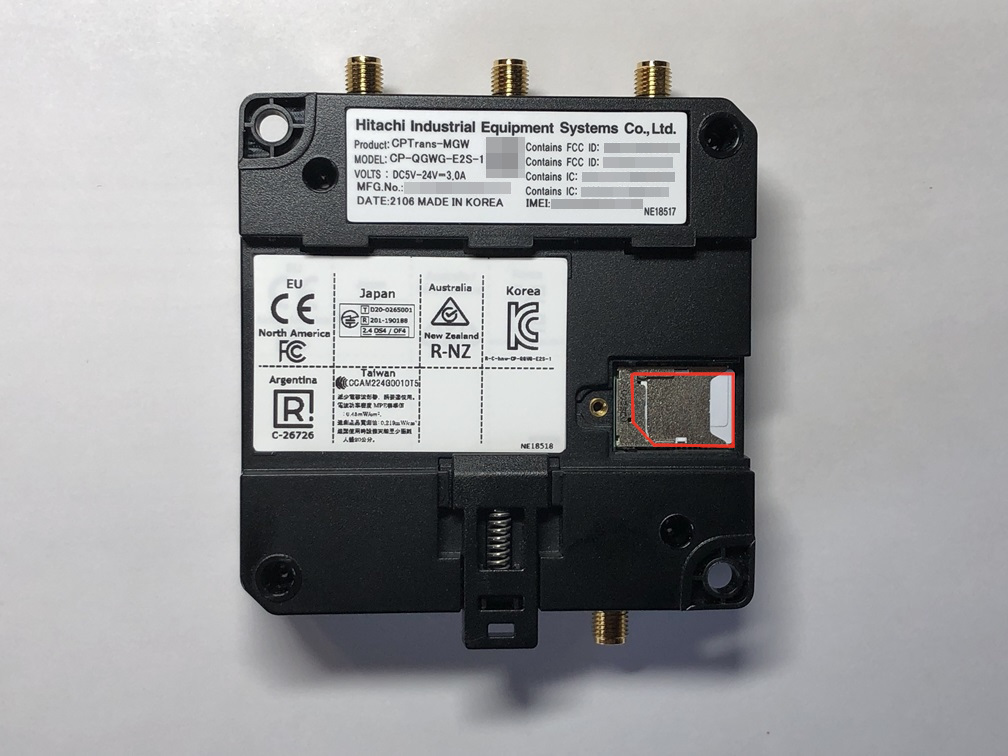

   2. SIMカードスロット(赤線で囲われた部分)にSIMカードを挿入します。これでSIMカードの装着は完了です。



   3. 保護カバーを元に戻し、ネジ止めします。

2. 各ケーブルの接続

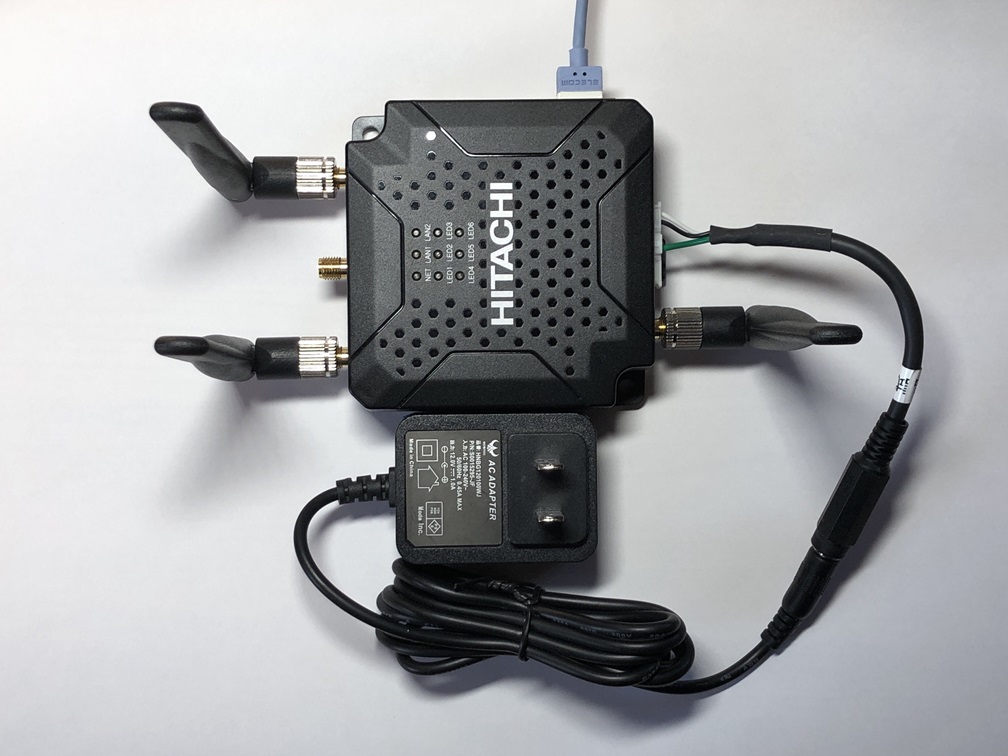

   1. 本体にACアダプタ、アンテナ、LANケーブルを本体に接続します。また、LANケーブルのもう一方は、DHCPにてIPアドレスが自動割り当てされるように設定した 設定用PC を接続します。

      接続元	本体接続先表記	備考
      ACアダプタ	POWER
      LTEアンテナ(2本)	MAIN, DIV
      Wi-Fiアンテナ	WLAN
      LANケーブル	LAN1	対向に設定用PCを接続します。HUB経由での接続が必要です。



   2. 接続を確認後、ACアダプタをコンセントに接続し、電源を入れます。

3. Web GUIへの接続

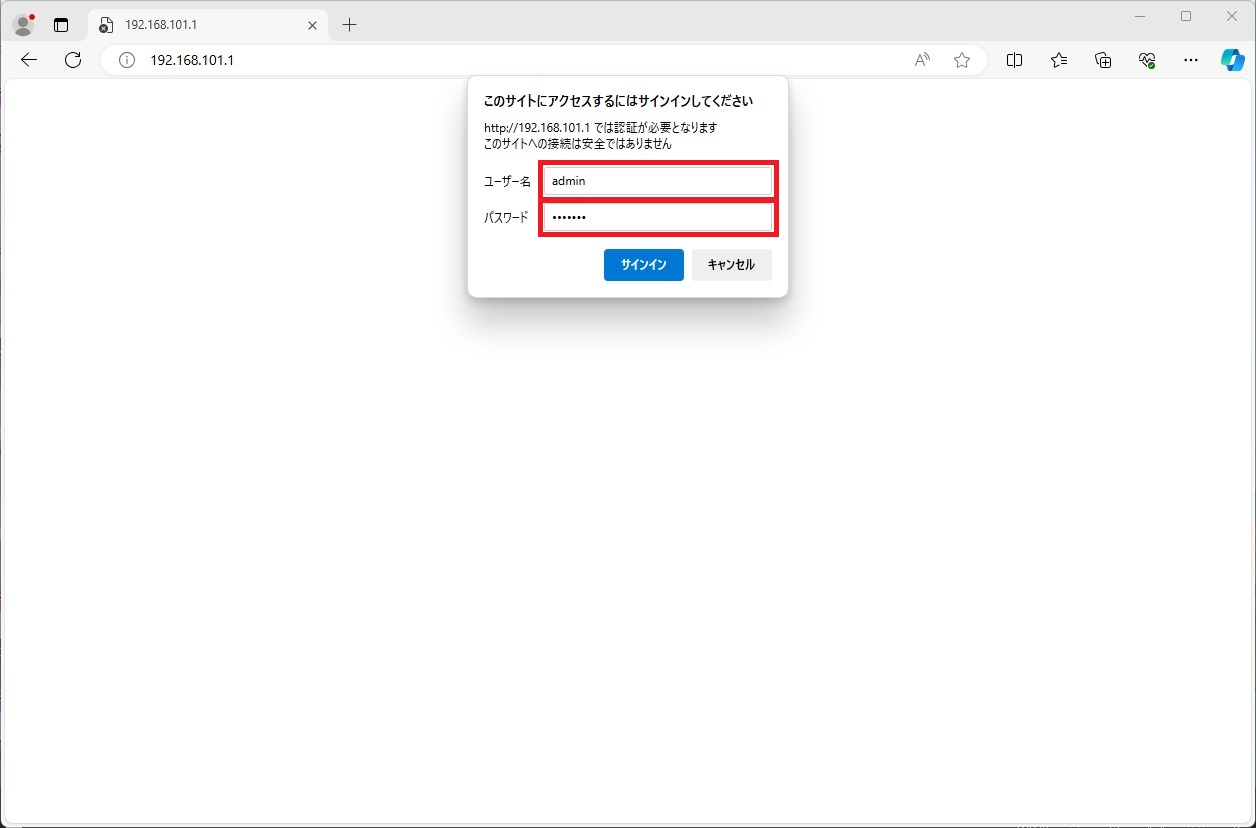

   1. 本体が起動したら、設定用PCのWebブラウザに以下のURLに入力し、Web GUIに接続します。アクセスが成功するとログインダイアログが表示されます。ログインダイアログにて以下の [ユーザー名] 、 [パスワード] を入力し、ログインします。

      項目	値	備考
      Web GUI URL	http://192.168.101.1/
      ユーザー名	admin
      パスワード	manager	工場出荷時設定。

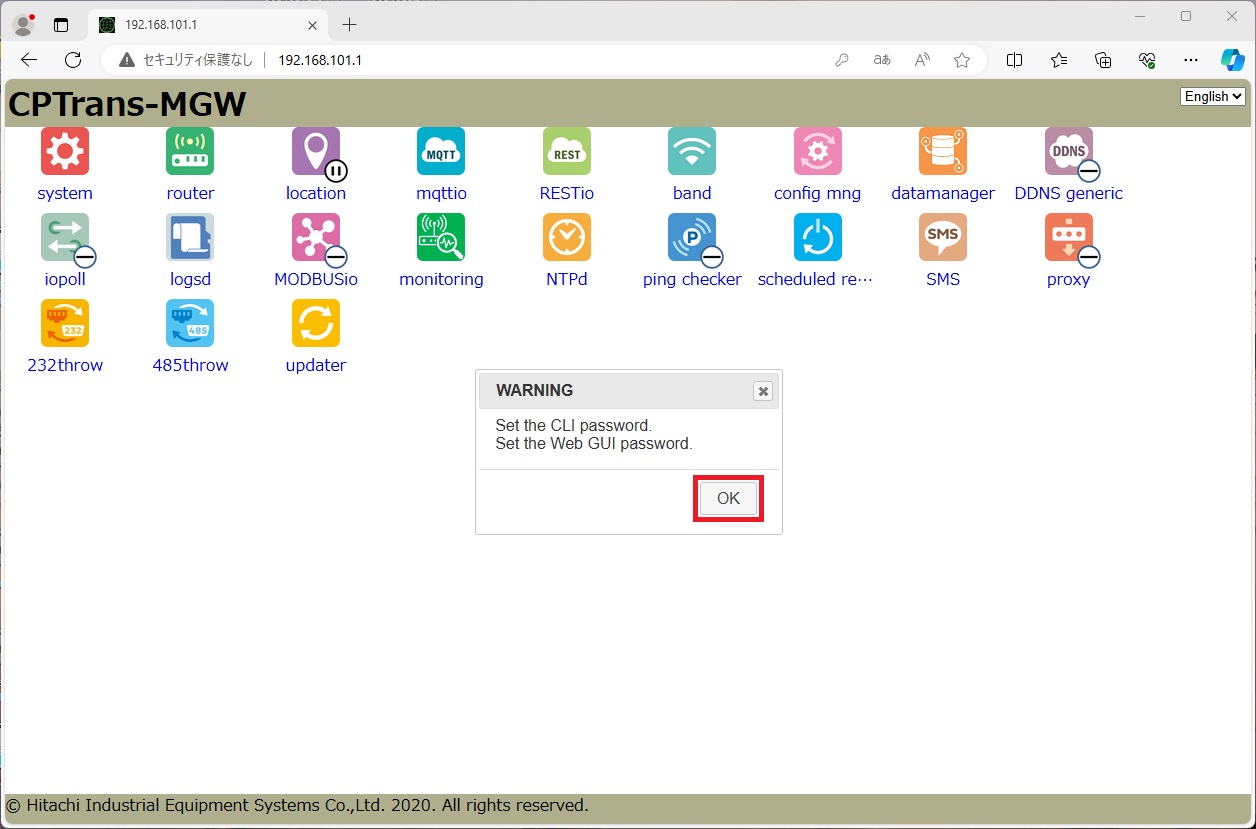

   2. パスワードを変更するように促すダイアログが表示されますので、 [OK] ボタンをクリックします。

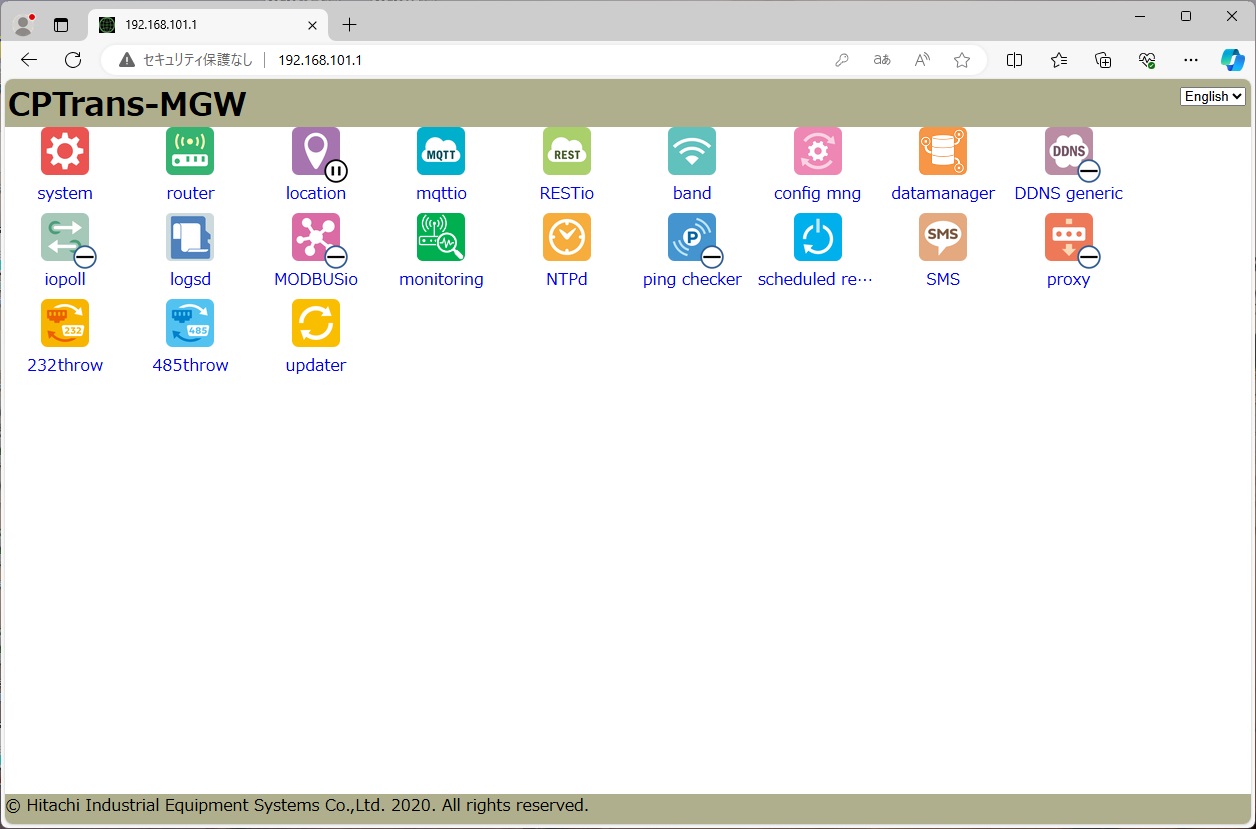

   3. 初期ページが表示されます。



   4. 表示言語設定を日本語に変更します。

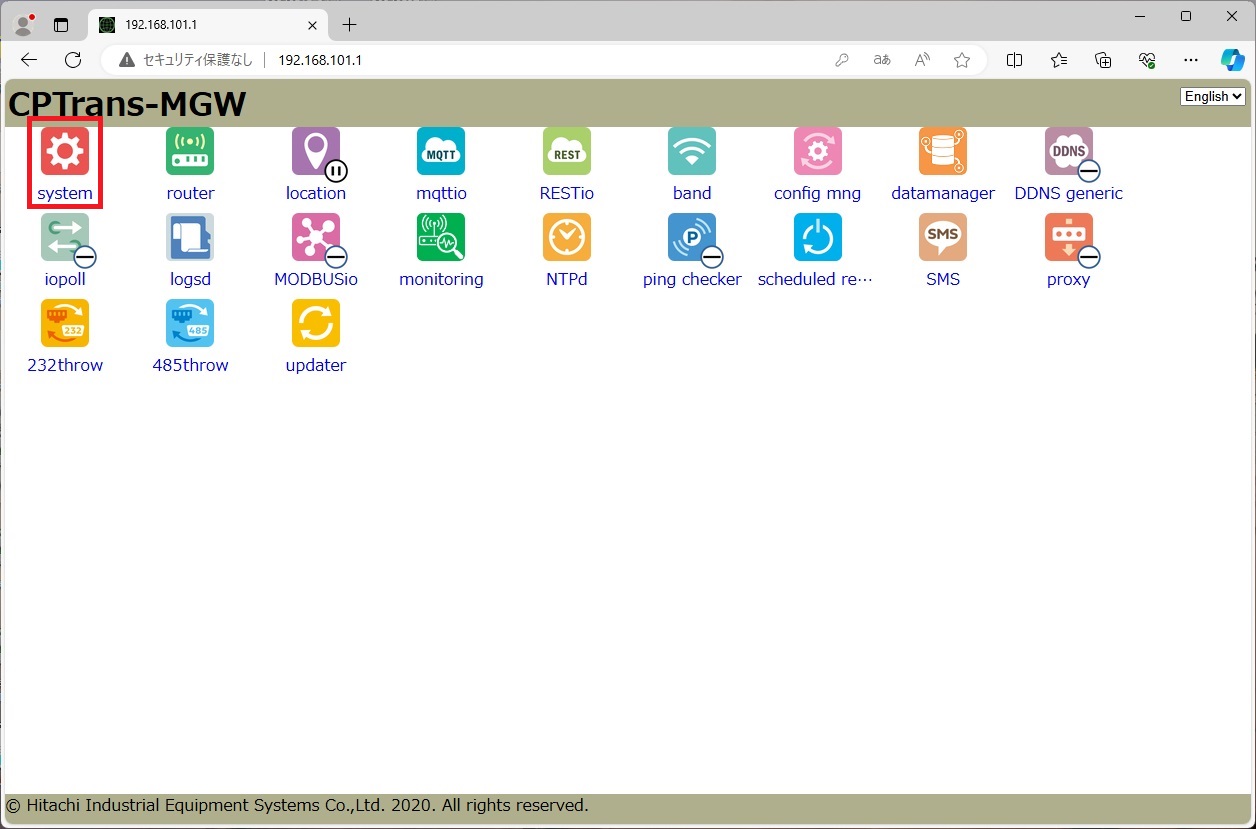

      • 初期ページの [system] アイコンをクリックし、 [system] ページを表示します。

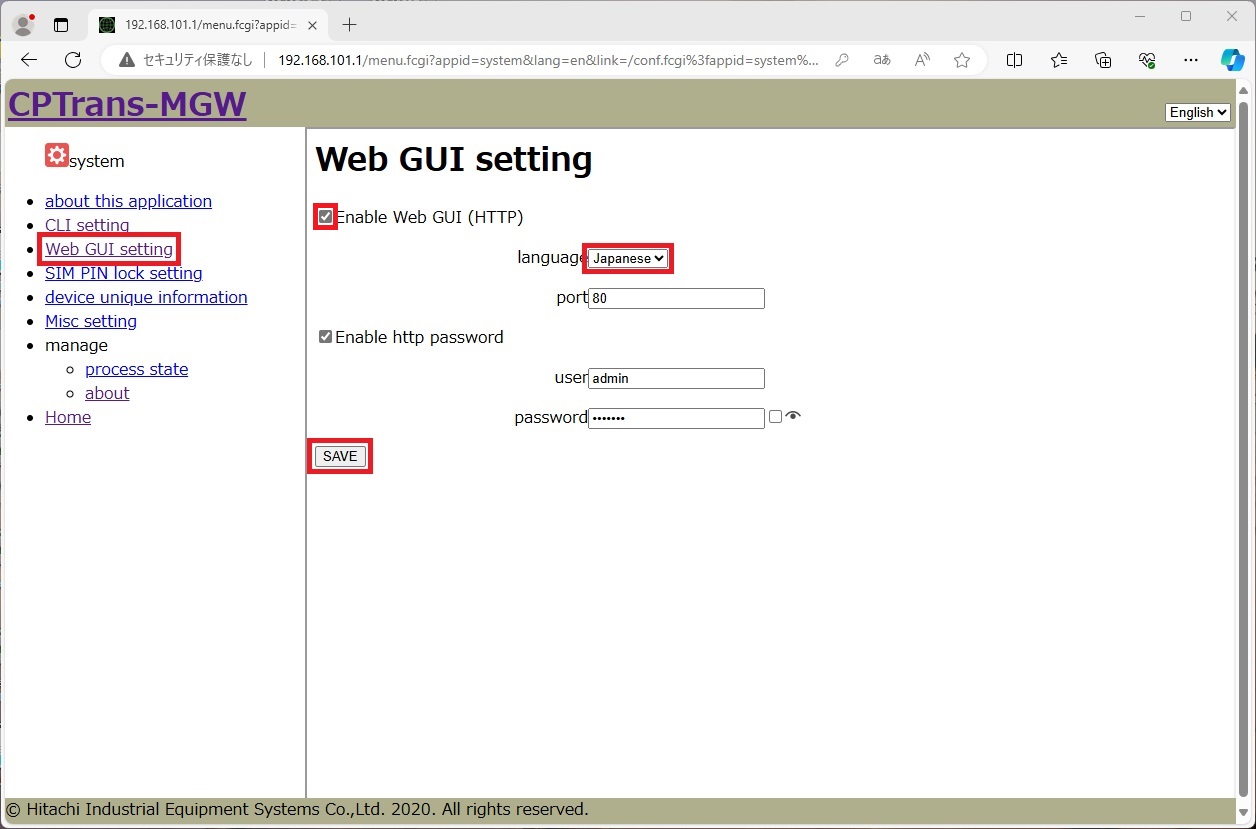

      • [system] ページの左ペインの [Web GUI setting] をクリックし、 [Web GUI setting] ページを表示します。

      • [Enable Web GUI (HTTP)] チェックボックスをチェックします。

      • [language] ドロップダウンボタンから [Japanese] を選択します。

      • [SAVE] ボタンをクリックします。

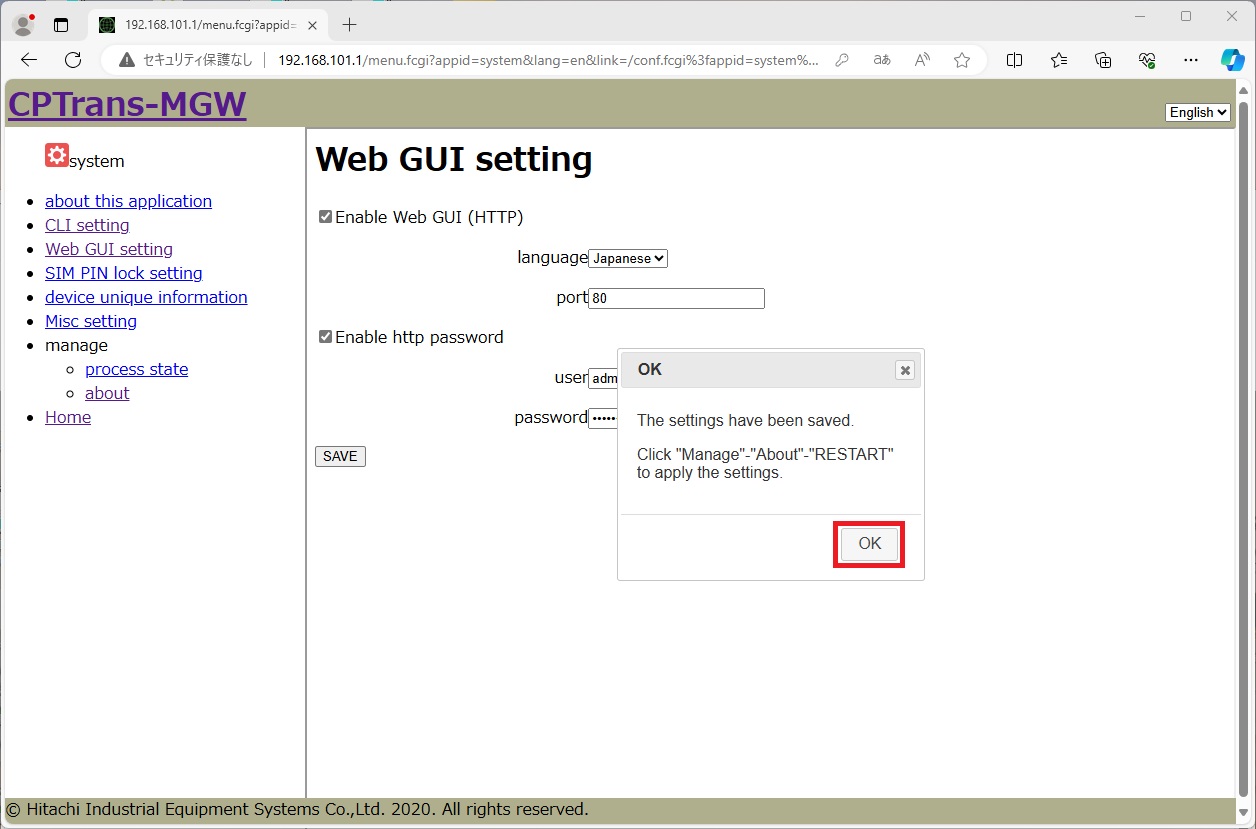

      • 設定を反映させるために再起動を促すダイアログが表示されますので、 [OK] ボタンをクリックします。

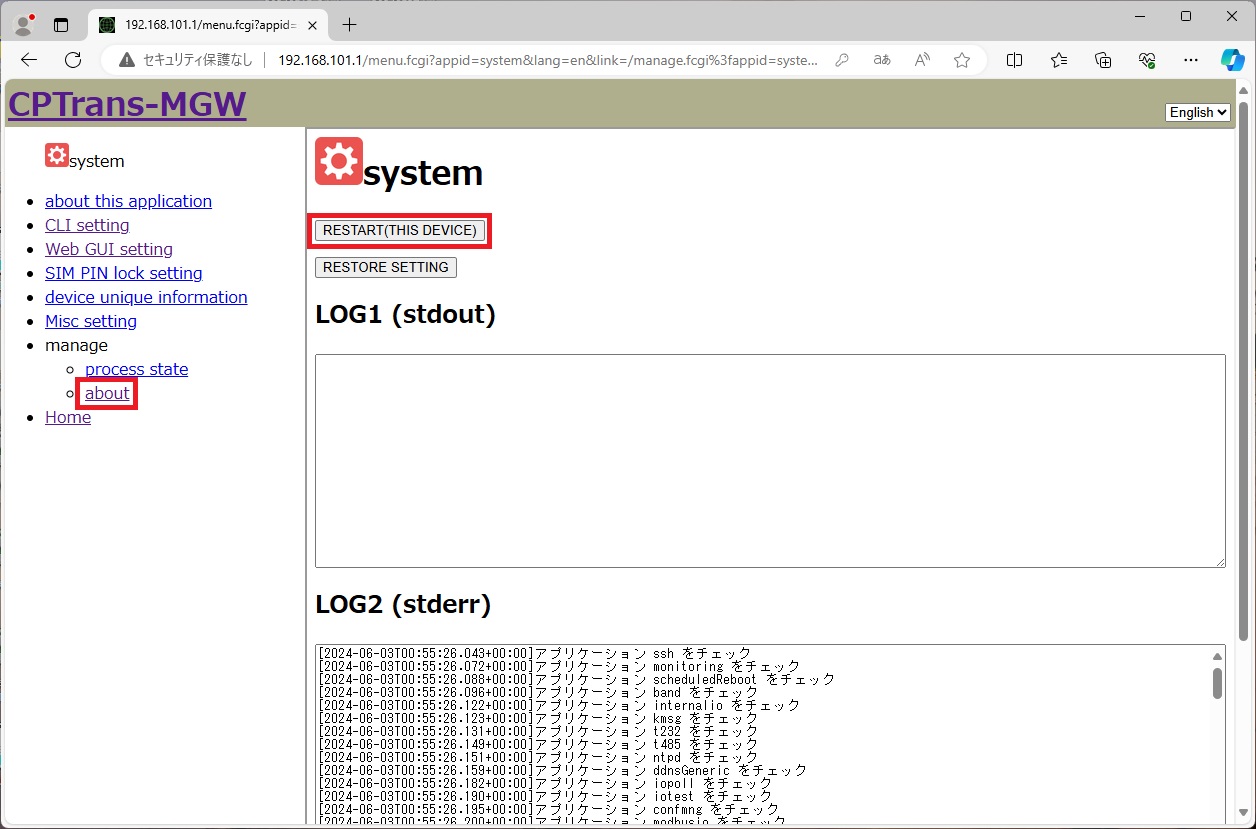

      • [system] ページから [manage] - [about] をクリックし、 [system] ページを表示します。

      • [RESTERT(THIS DEVICE)] ボタンをクリックします。

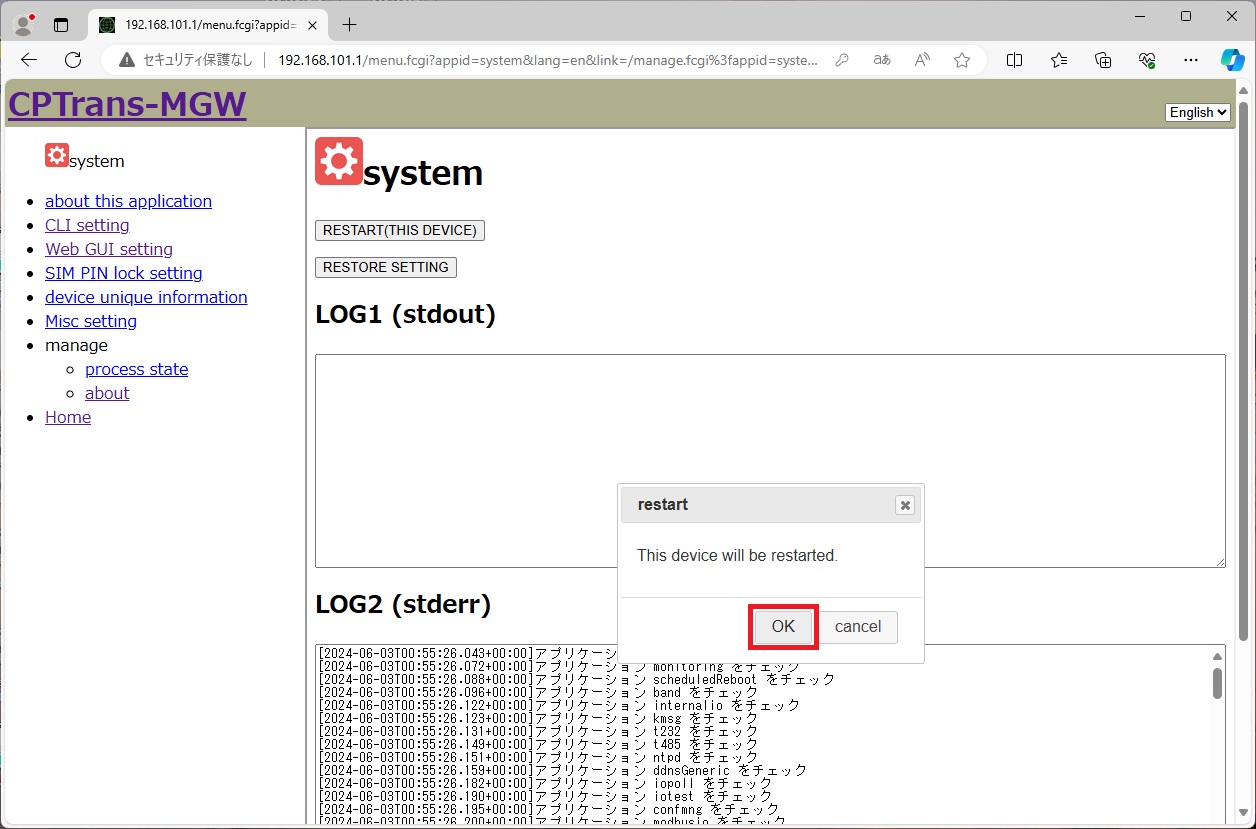

      • [restart] ダイアログが表示されますので、 [OK] をクリックします。

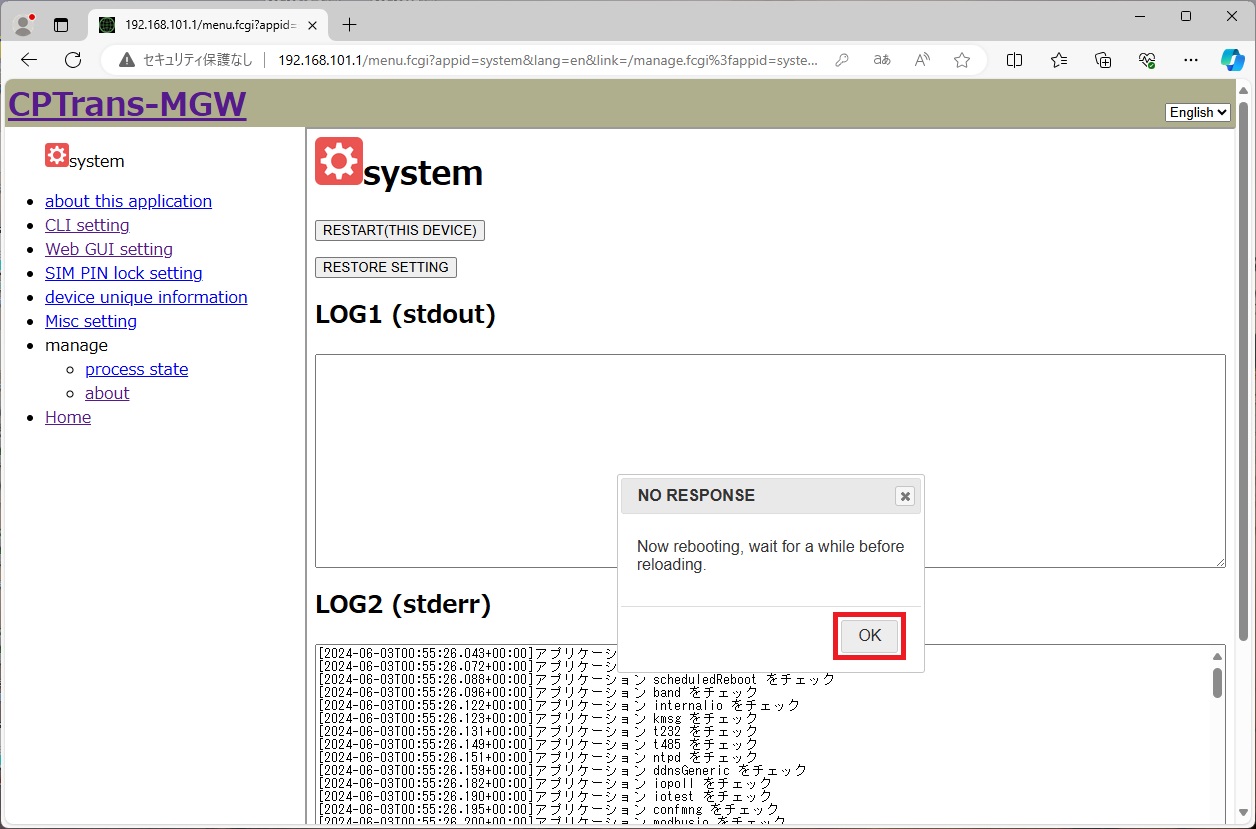

      • [NO RESPONSE] ダイアログが表示されますので、 [OK] をクリックします。



      • しばらく待って、再度Web GUIページに再接続します。

        注釈

        再起動の状況は、本体のLEDの点灯状態で確認ください。

        注釈

        ページの再読み込みだけでは、変更が反映されない場合があります。Webブラウザの新たなページからWeb GUIにアクセスしてください。

   5. 本体が起動したら、Web GUIに接続します。アクセスが成功するとログインダイアログが表示されます。ログインダイアログにて以下の [ユーザー名] 、 [パスワード] を入力し、ログインします。

      項目	値	備考
      Web GUI URL	http://192.168.101.1/
      ユーザー名	admin
      パスワード	manager	工場出荷時設定。

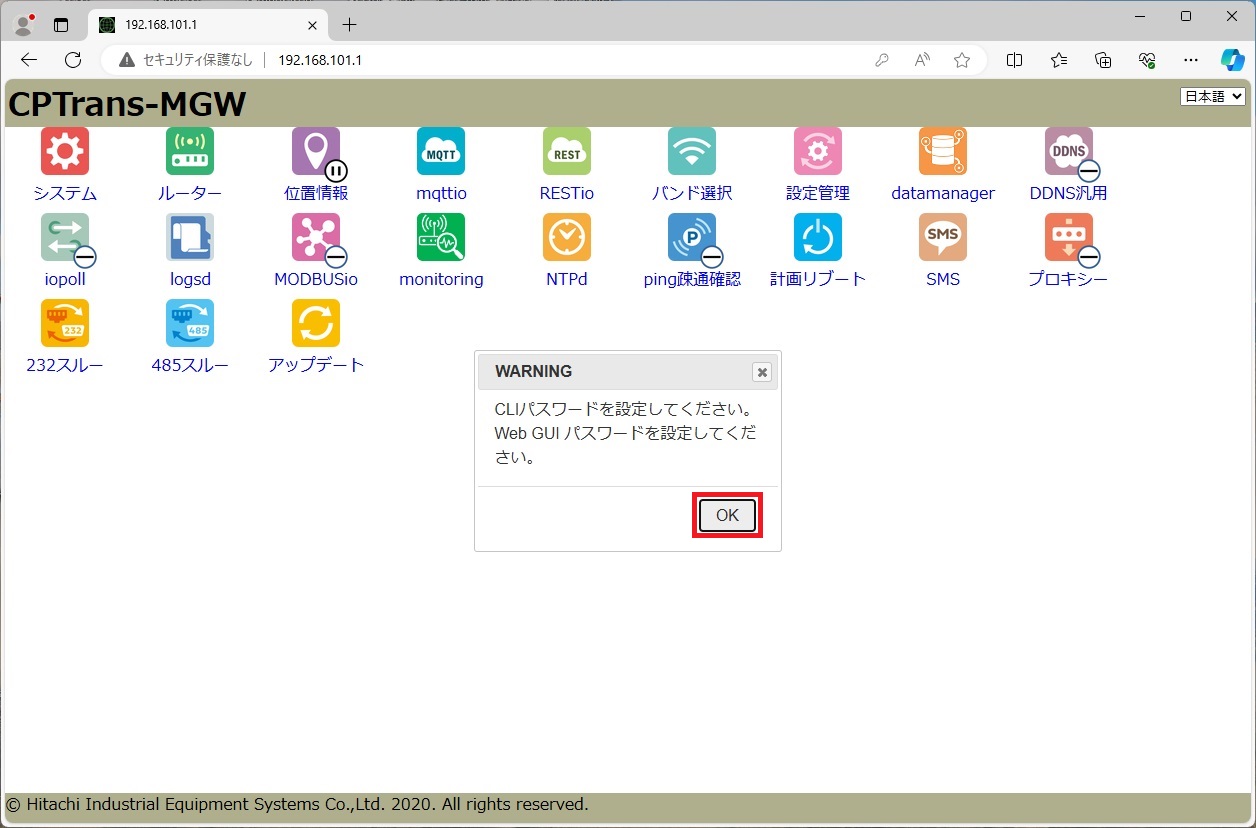

   6. パスワードを変更するように促すダイアログが表示されますので、 [OK] ボタンをクリックします。

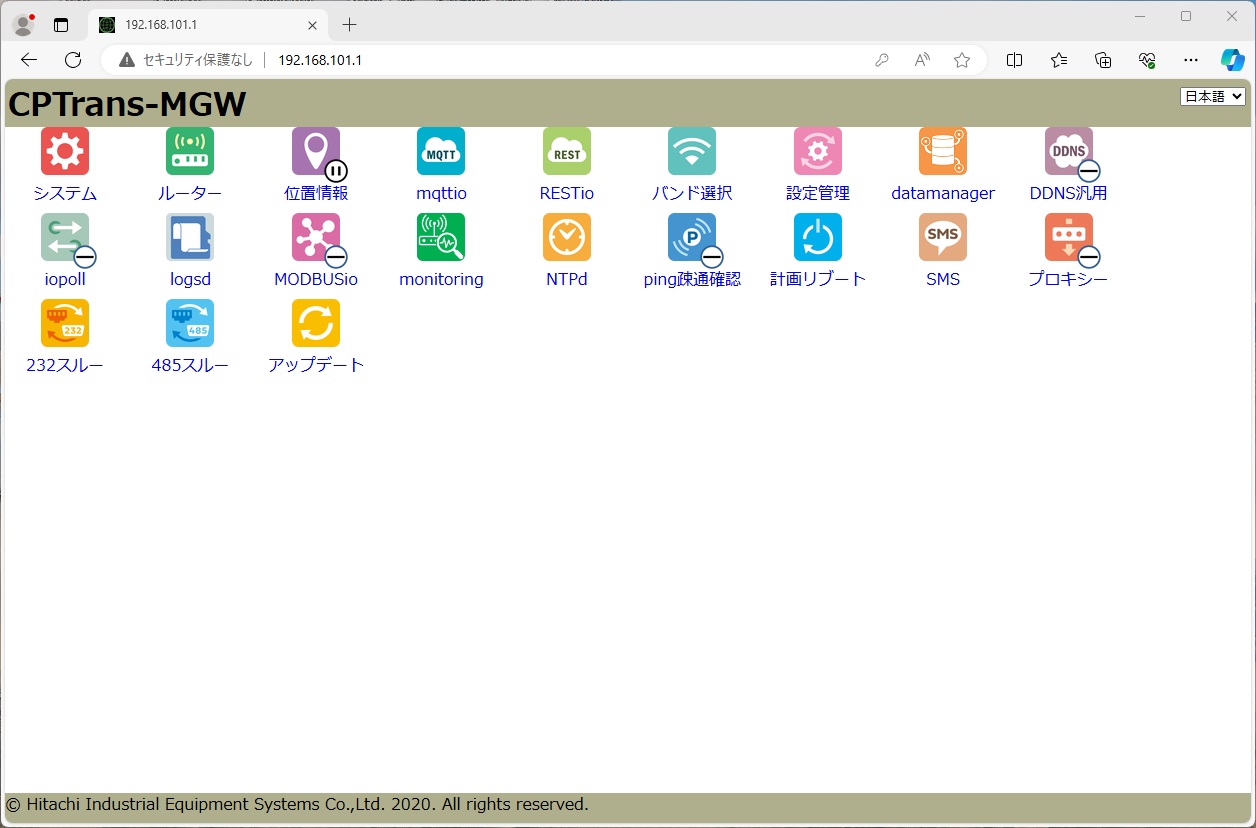

   7. 初期ページが日本語で表示されます。

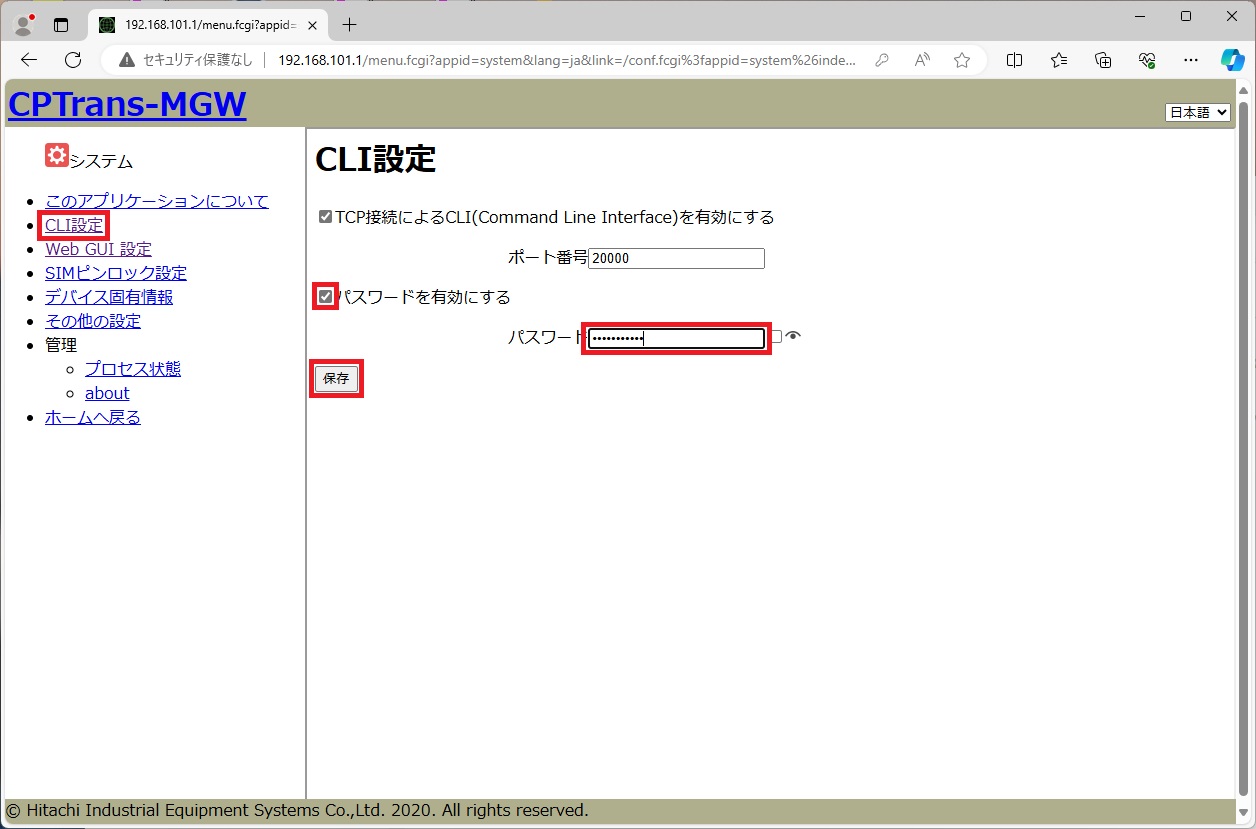

   8. CLIパスワードを設定します。

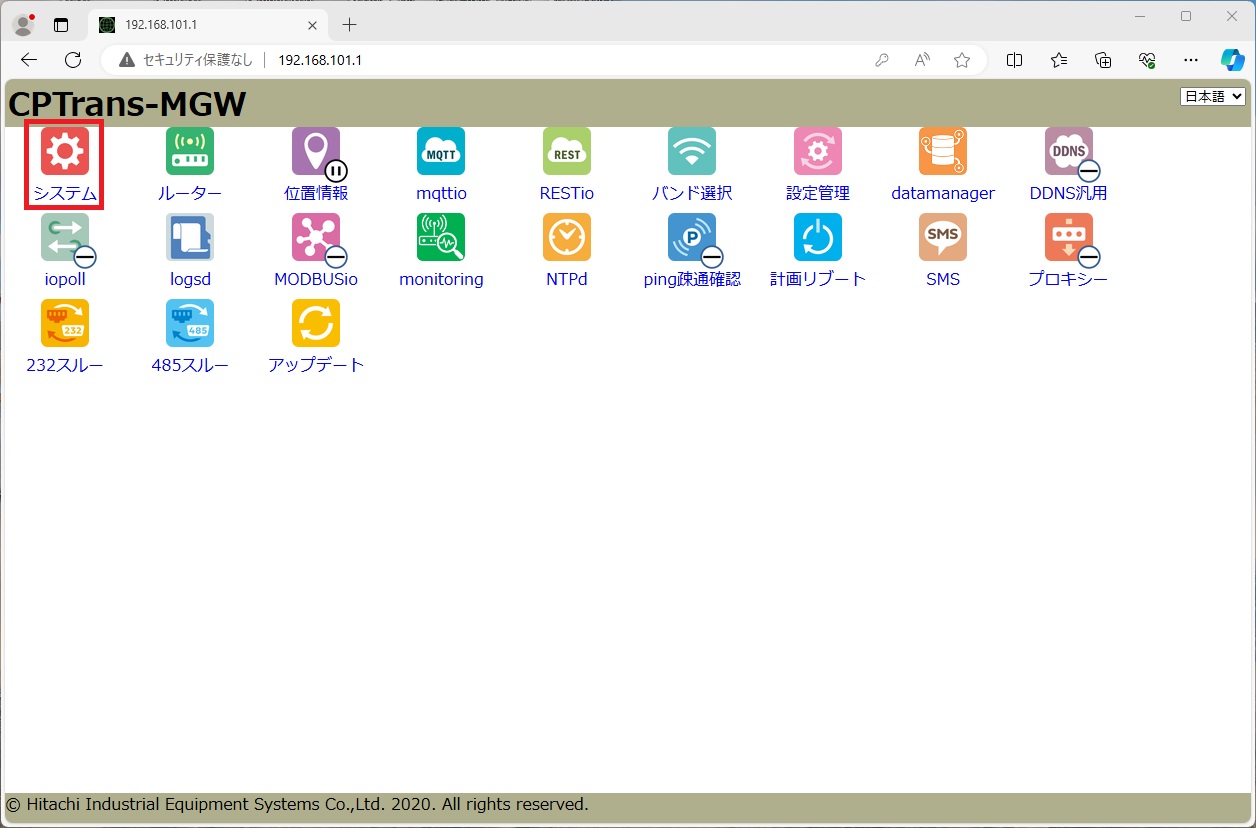

      • 初期ページの [システム] アイコンをクリックし、 [システム] ページを表示します。



      • [システム] ページの左ペインの [CLI設定] をクリックし、 [CLI設定] ページを表示します。

      • [パスワードを有効にする] チェックボックスをチェックします。

      • [パスワード] テキストフィールドに新たなパスワードを入力します。

      • [保存] ボタンをクリックします。

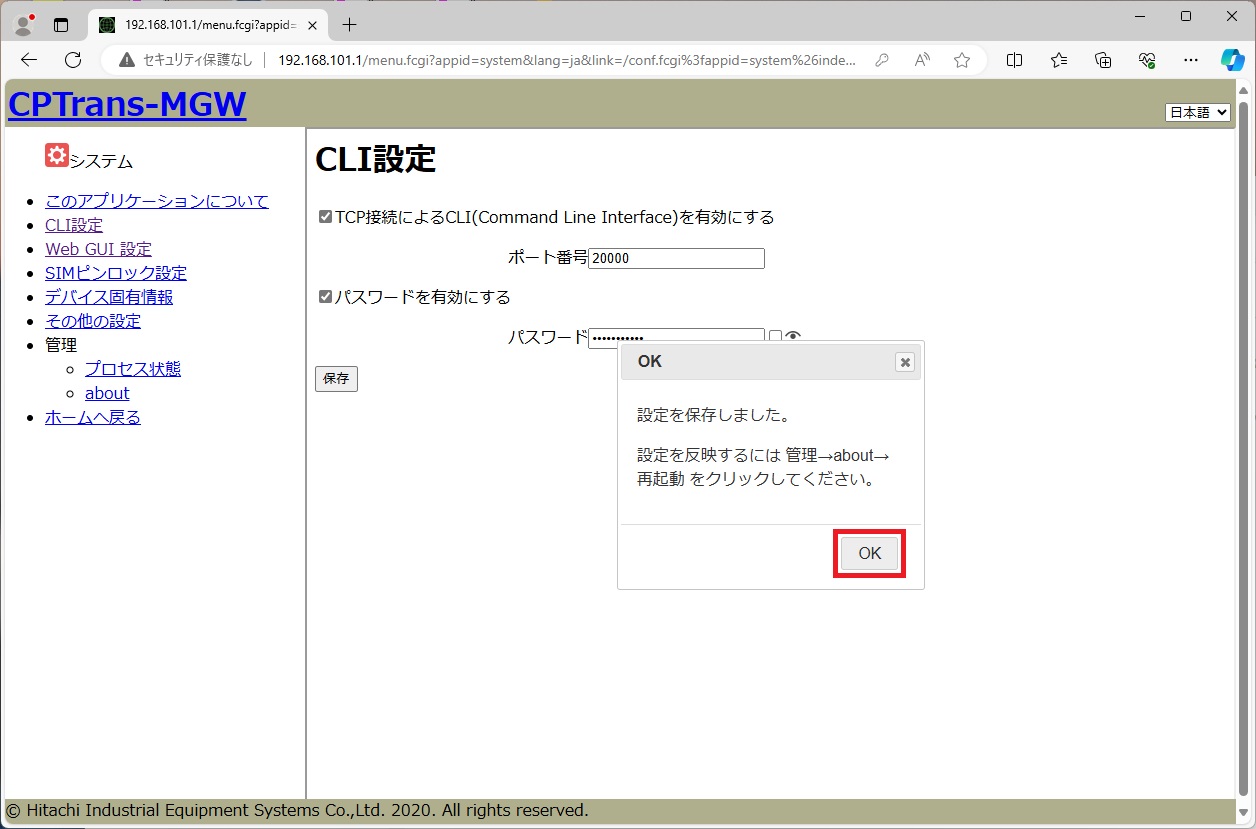

      • [OK] ダイアログが表示されますので、 [OK] ボタンをクリックします。

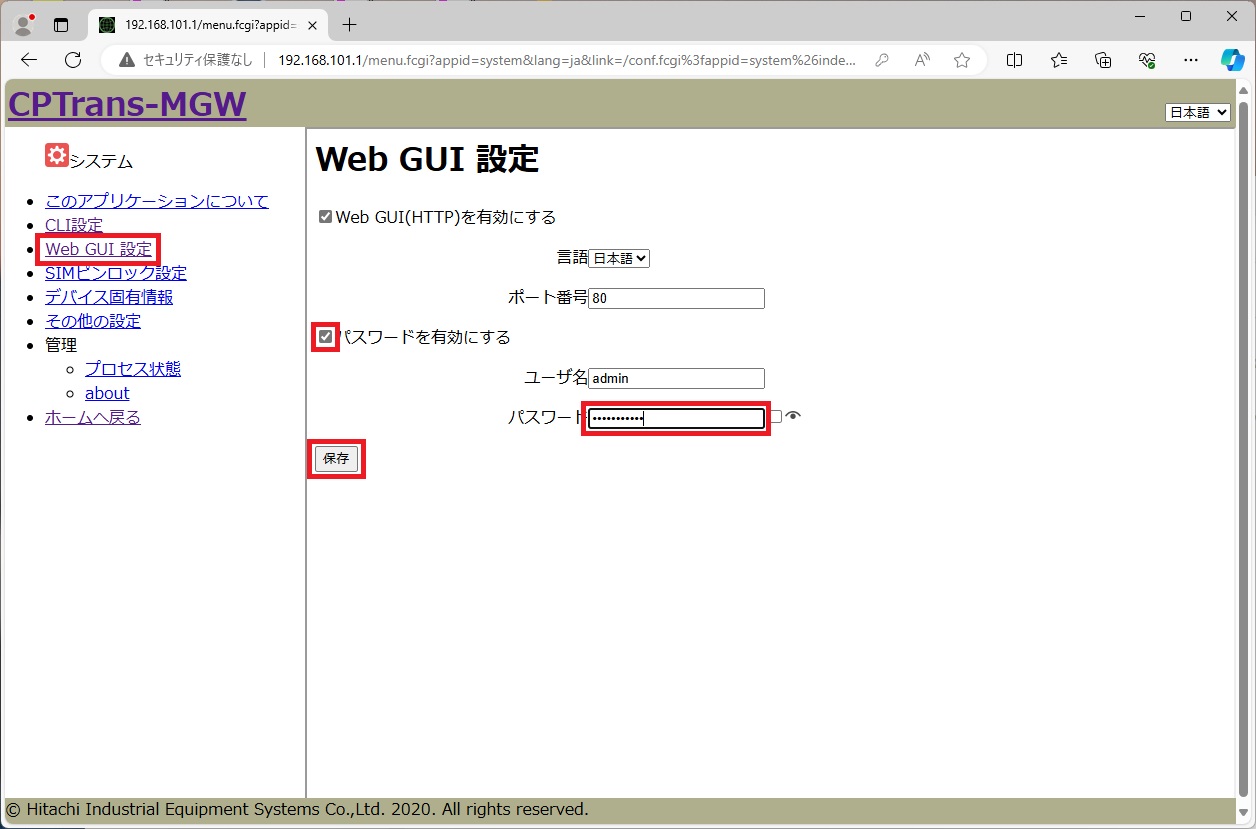

   9. Web GUIパスワードを設定します。

      • [システム] ページの左ペインの [Web GUI設定] をクリックし、 [Web GUI設定] ページを表示します。

      • [パスワードを有効にする] チェックボックスをチェックします。

      • [パスワード] テキストフィールドに新たなパスワードを入力します。

      • [保存] ボタンをクリックします。

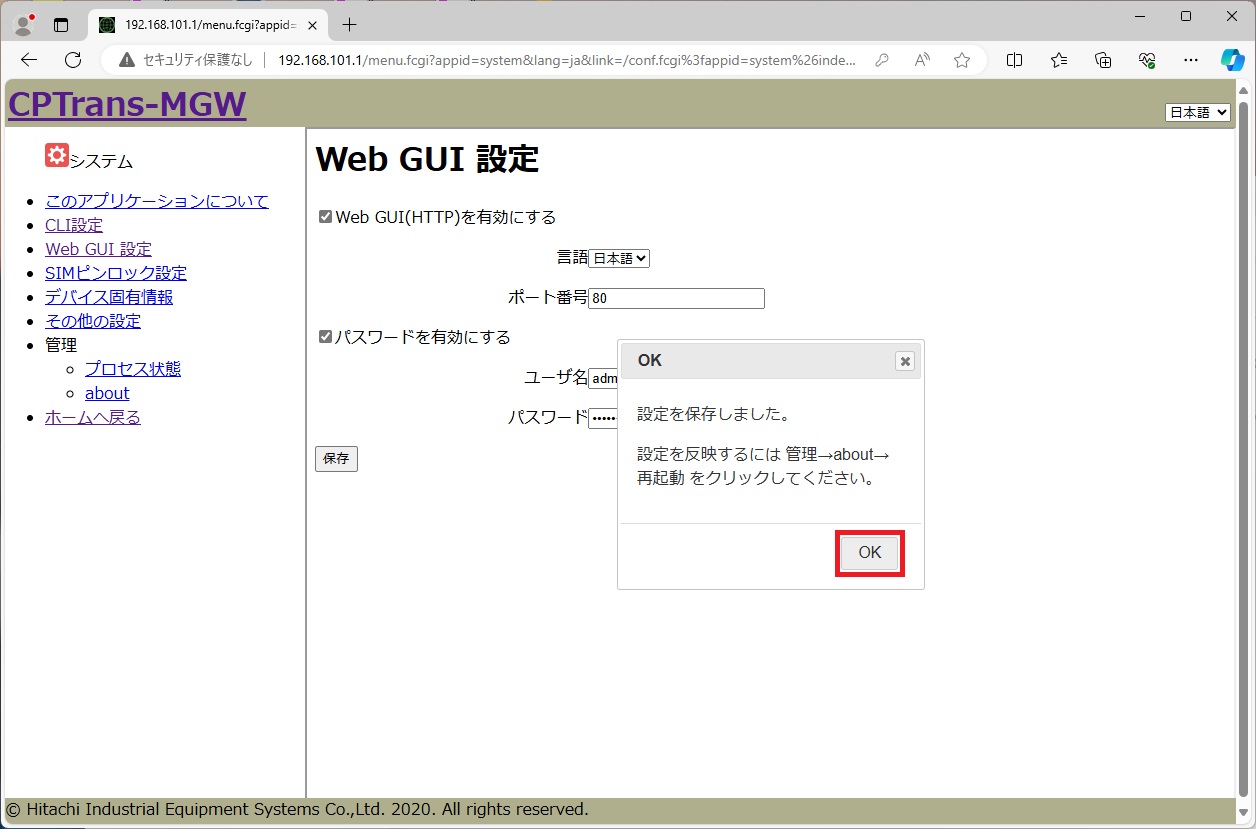

      • [OK] ダイアログが表示されますので、 [OK] ボタンをクリックします。



   10. パスワード変更を反映させるため、再起動します。

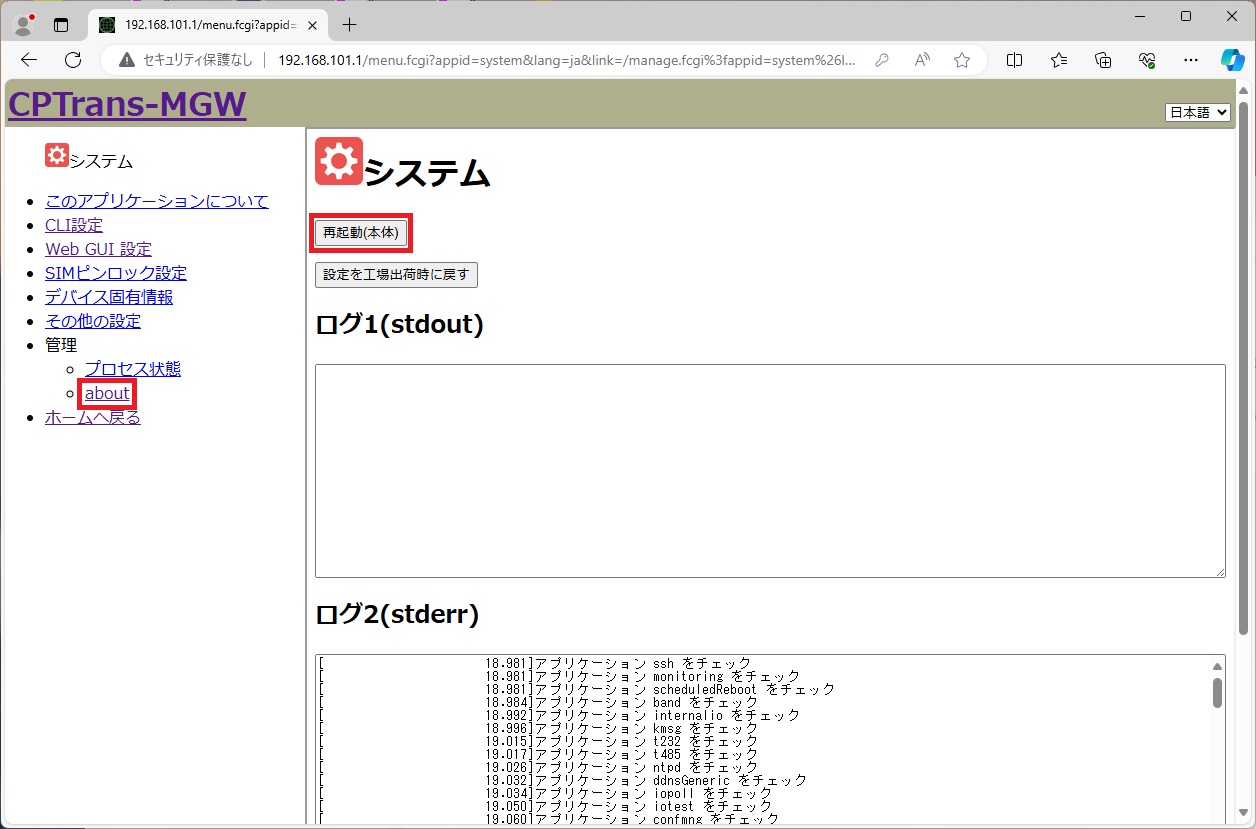

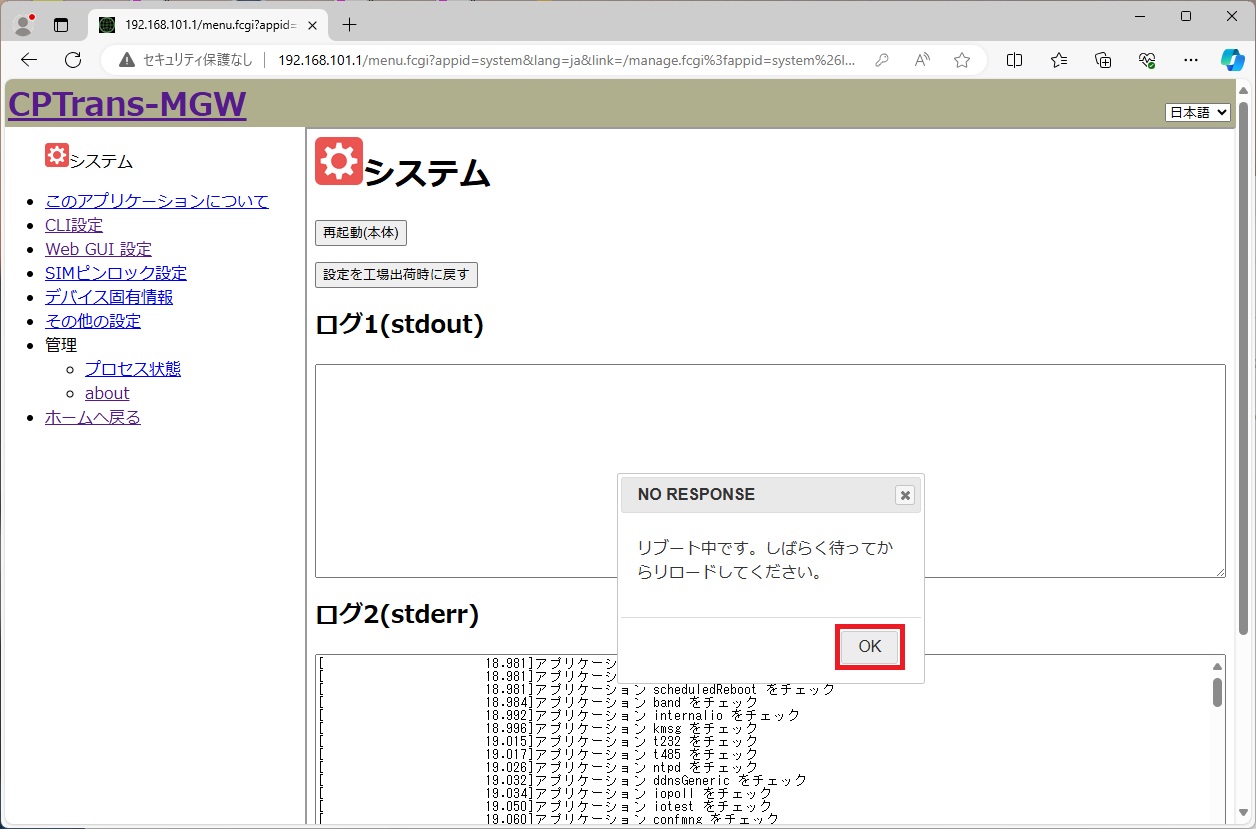

       • [システム] ページの左ペインの [管理] - [about] をクリックし、 [システム] ページを表示します。

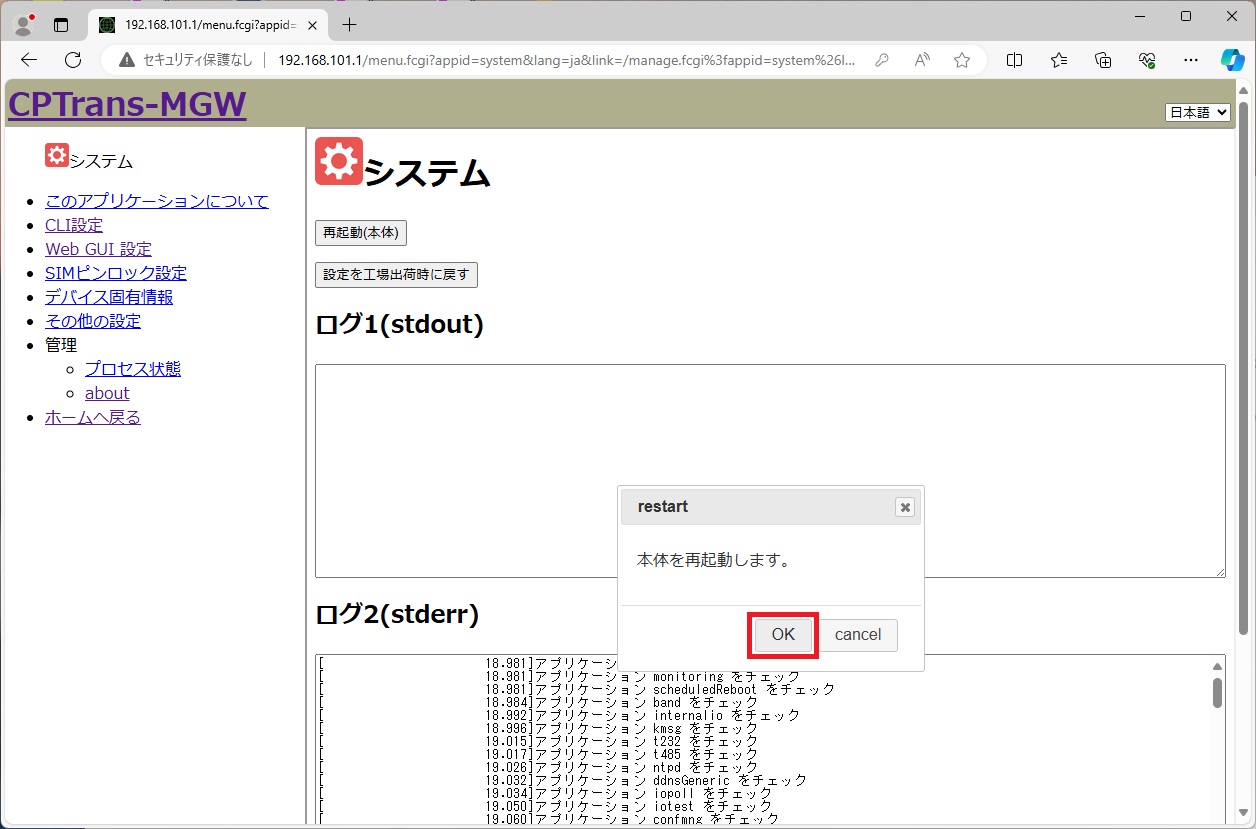

       • [再起動(本体)] ボタンをクリックし、再起動します。



       • [restart] ダイアログが表示されますので、 [OK] をクリックします。



       • [NO RESPONSE] ダイアログが表示されますので、 [OK] をクリックします。



       • しばらく待って、再度Web GUIページに再接続します。

         注釈

         再起動の状況は、本体のLEDの点灯状態で確認ください。

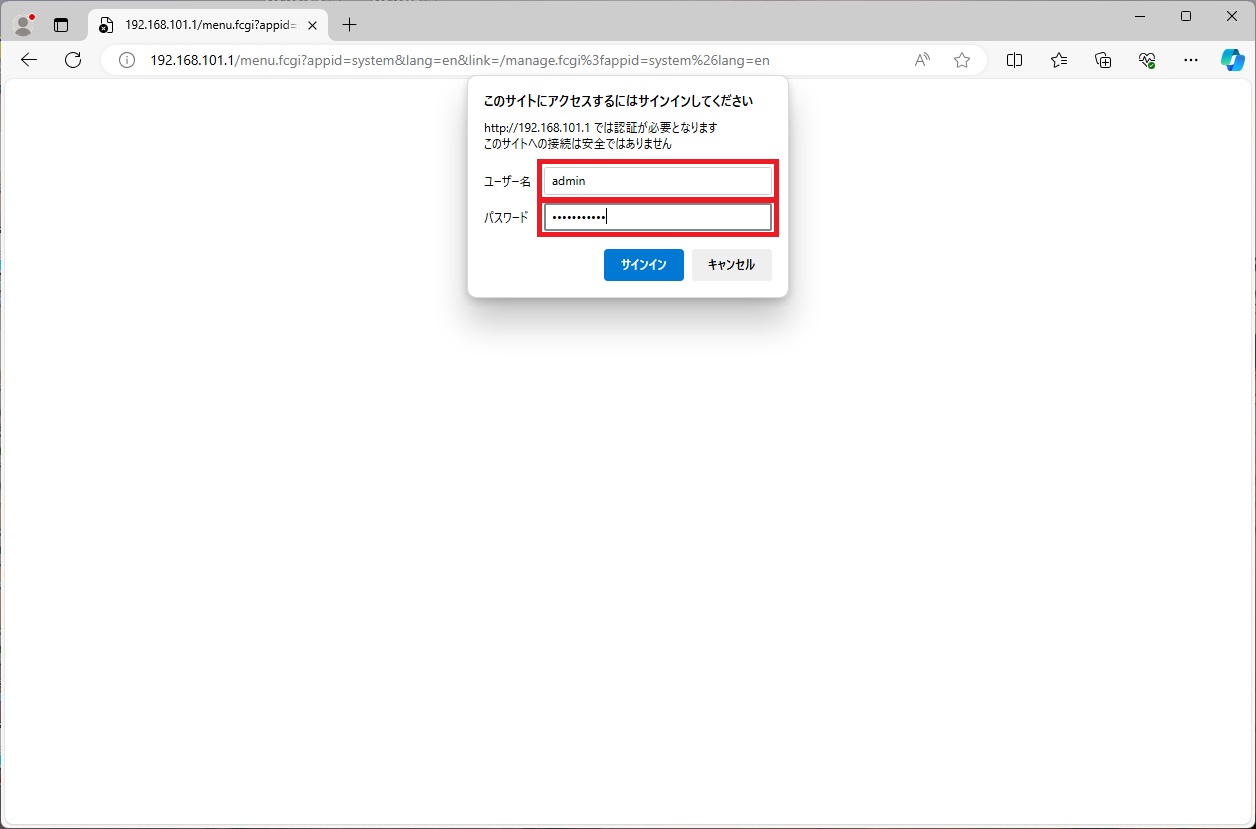

   11. 本体が起動したら、Web GUIに接続します。アクセスが成功するとログインダイアログが表示されます。ログインダイアログにて以下の [ユーザー名] 、 [パスワード] を入力し、ログインします。

       項目	値	備考
       Web GUI URL	http://192.168.101.1/
       ユーザー名	admin
       パスワード	********	新たに設定したパスワード。



   12. 初期ページが表示されます。



4. モバイル接続の設定

   1. APNを設定します。

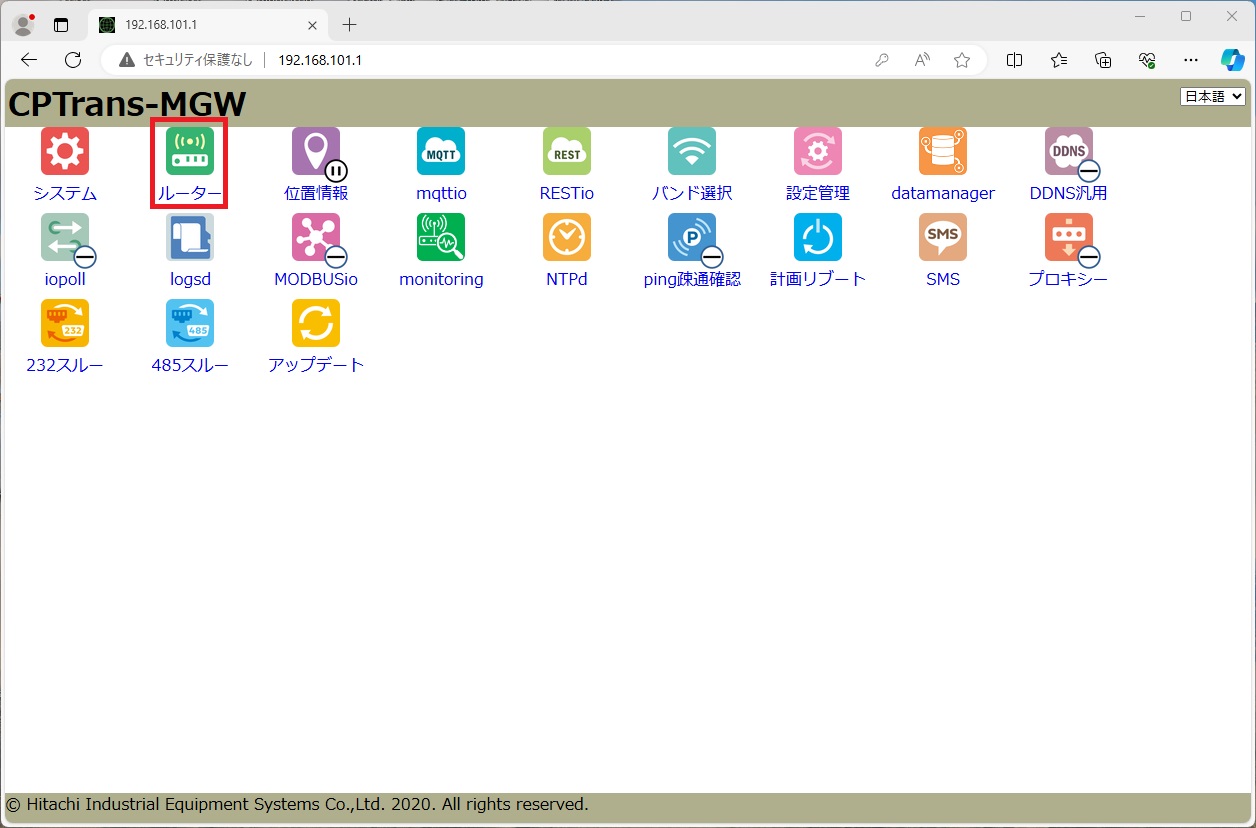

      • 初期ページの [ルーター] アイコンをクリックし、 [ルーター] ページを表示します。

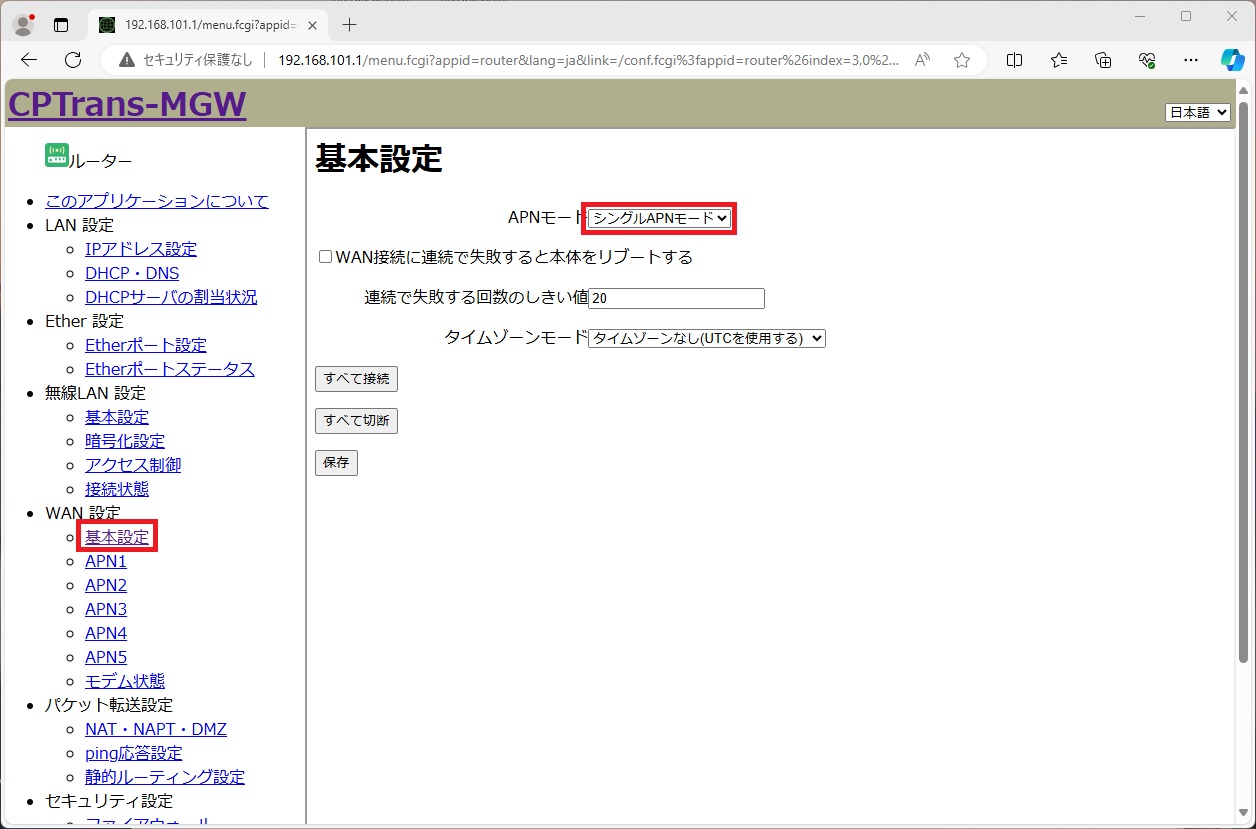

      • [ルーター] ページの左ペインの [WAN設定] - [基本設定] をクリックし、 [基本設定] ページを表示します。

      • [基本設定] ページで [APNモード] が [シングルAPNモード] に設定されていることを確認します。

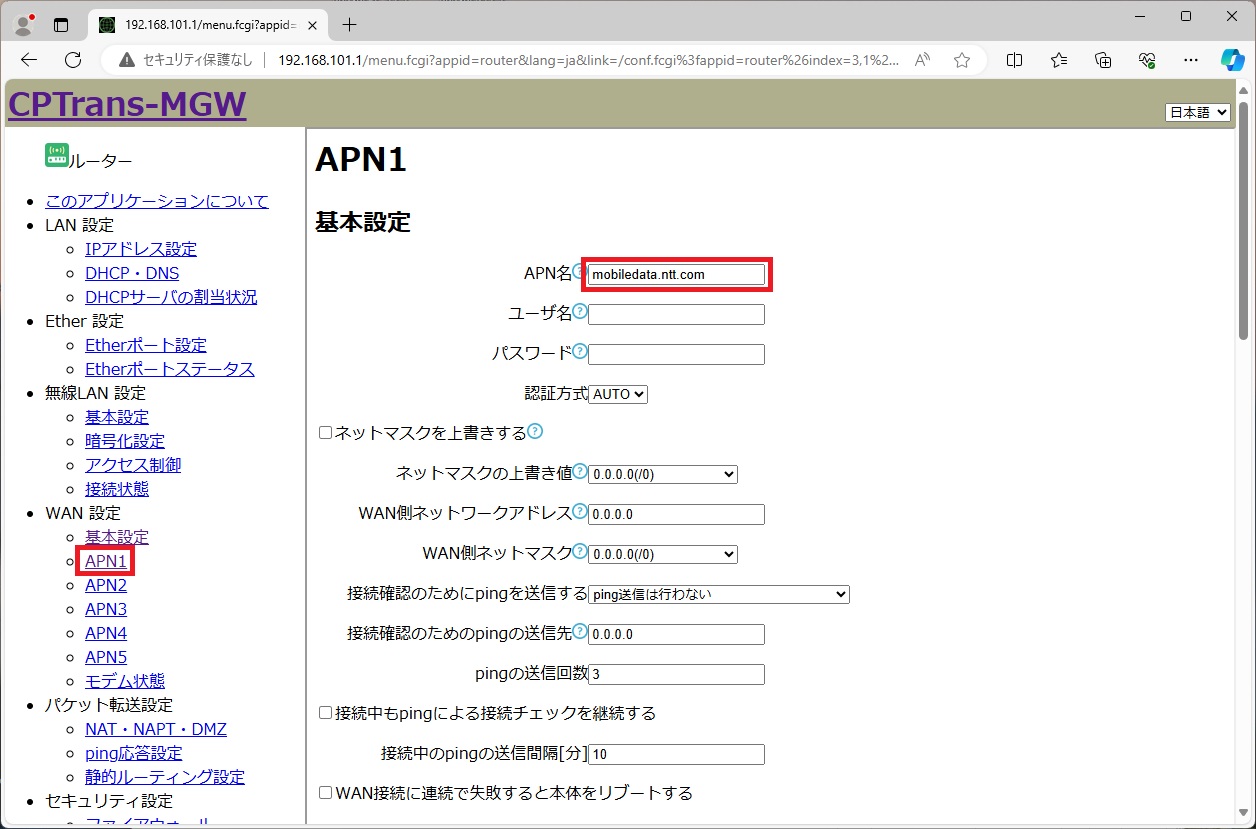

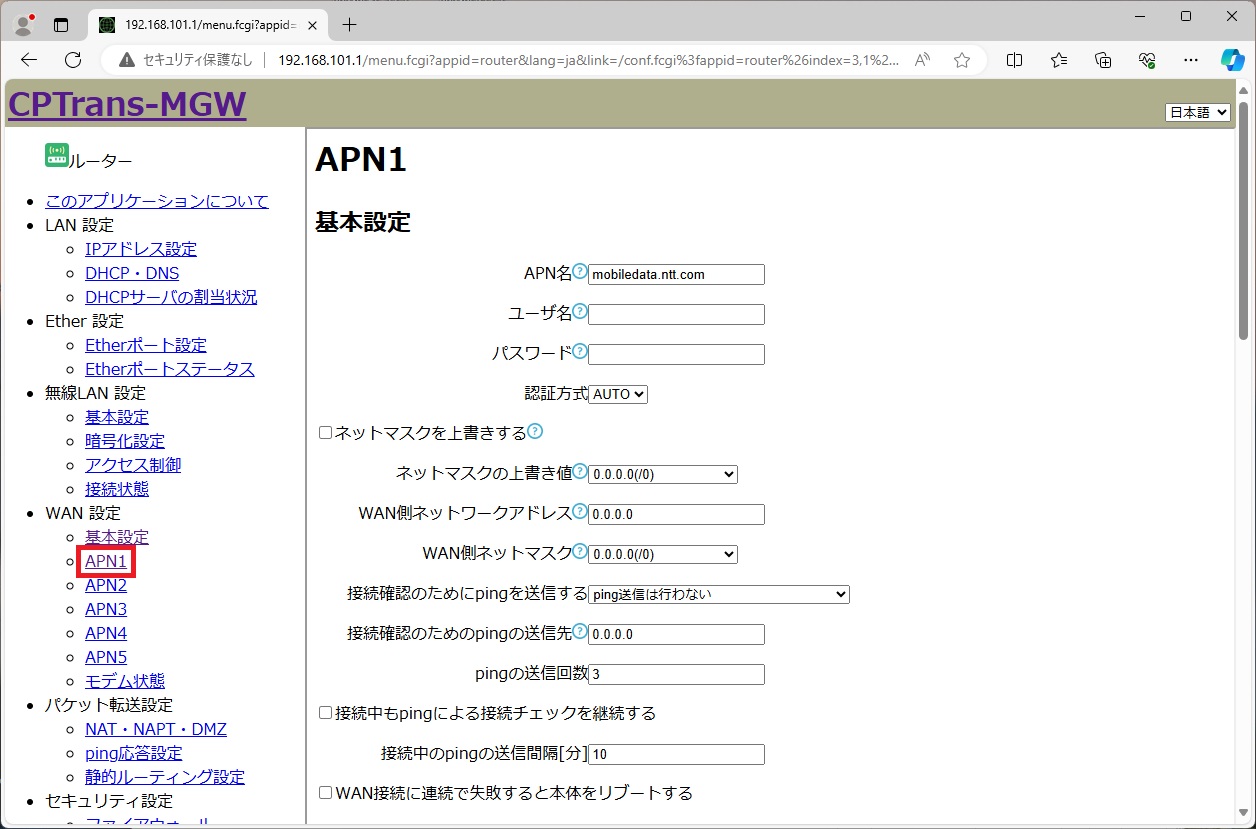

      • [ルーター] ページの左ペインの [WAN設定] - [APN1] をクリックし、 [APN1] ページを表示します。

      • [APN1] ページの [APN名] テキストフィールドに以下のAPN名を入力します。

        項目	値	備考
        APN名	mobiledata.ntt.com

        警告

        APNは、契約プランによって異なる場合があります。 ここ から正しい値をご確認ください。

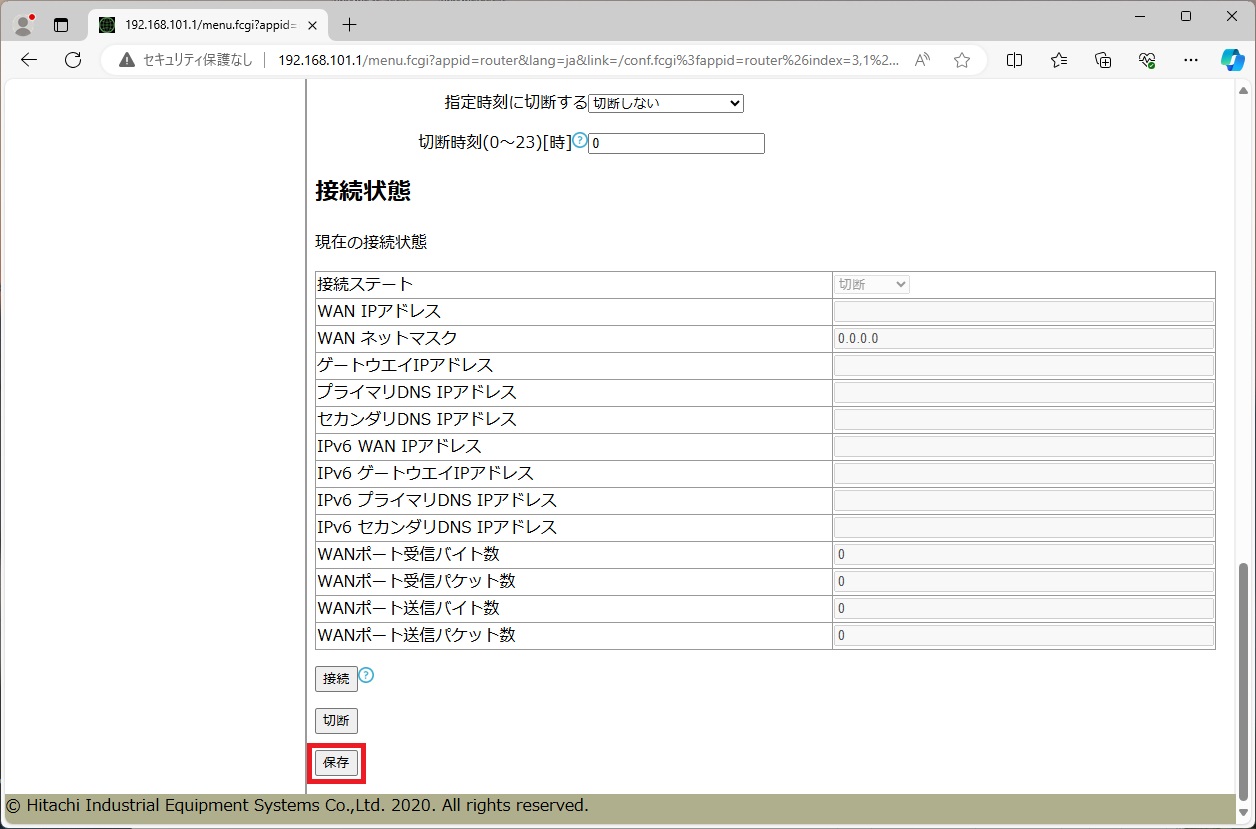

      • [APN1] ページの最下部にスクロールし、 [保存] ボタンをクリックします。

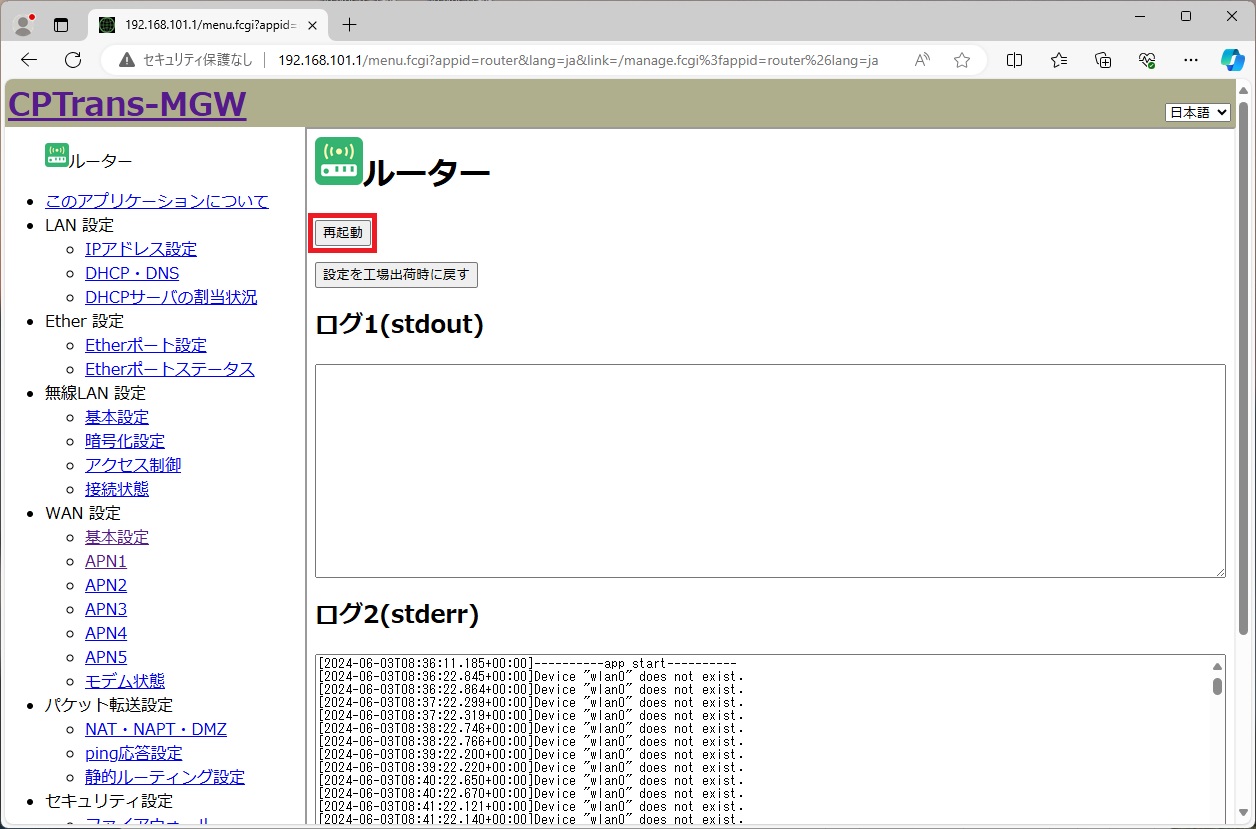

   2. APN設定を反映させるため、再起動します。

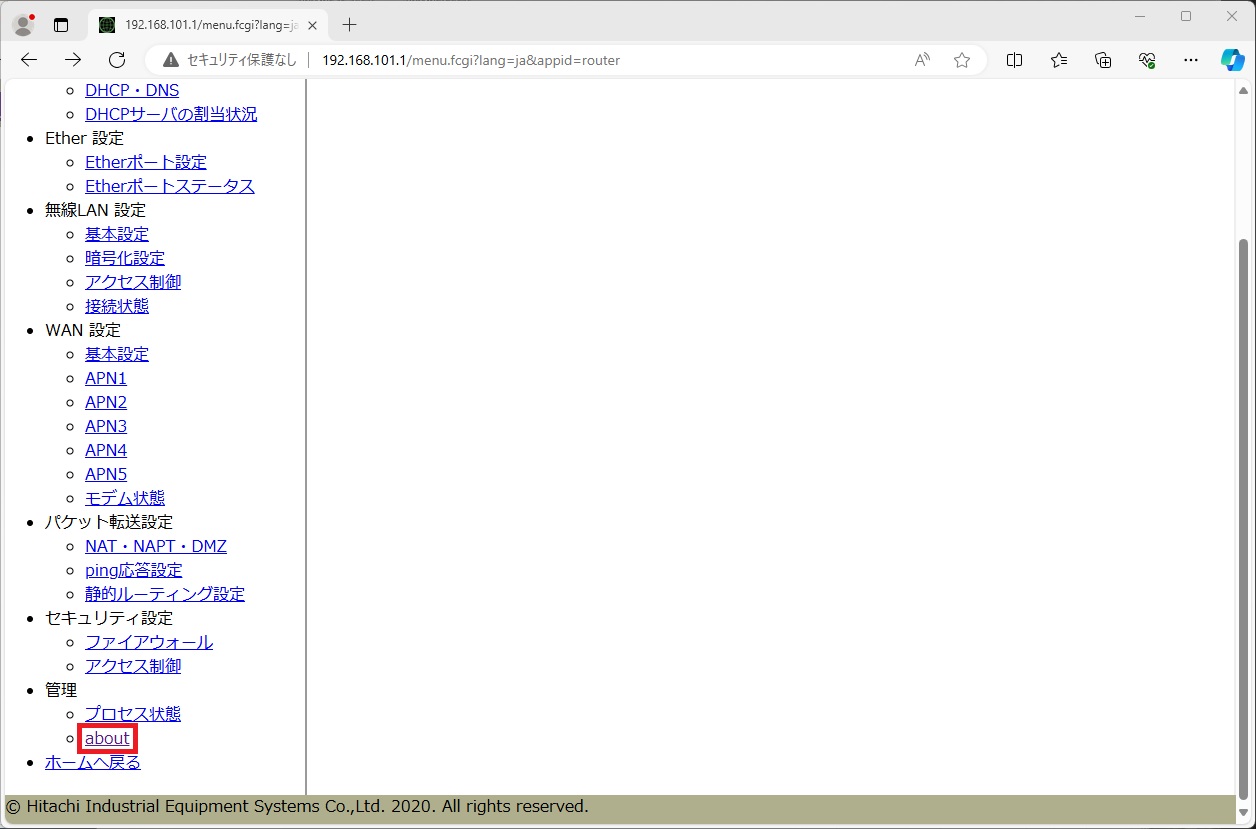

      • [ルーター] ページの左ペインの [管理] - [about] をクリックし、 [ルーター] ページを表示します。



      • [再起動] ボタンをクリックし、再起動します。

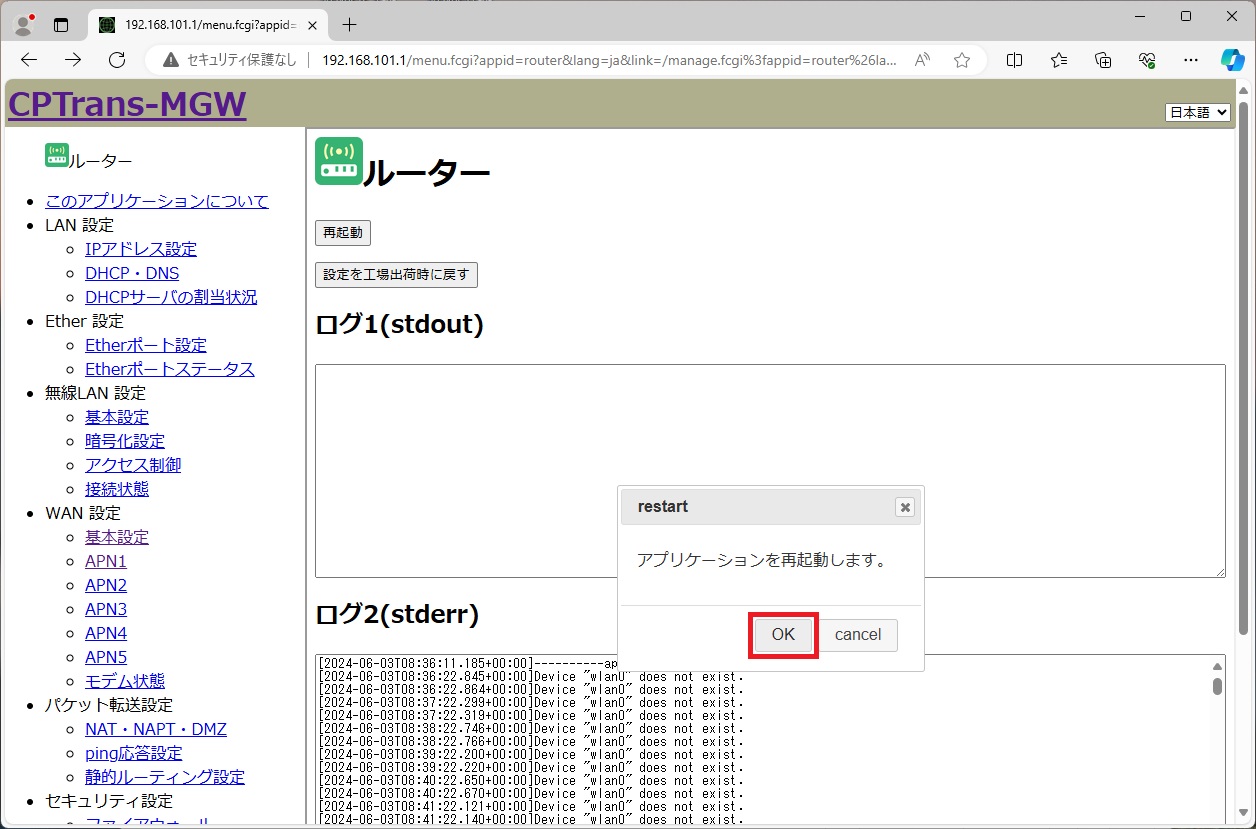

      • [restart] ダイアログが表示されますので、 [OK] をクリックします。



      • しばらく待って、再度Web GUIページに再接続します。

        注釈

        再起動の状況は、本体のLEDの点灯状態で確認ください。

5. モバイル接続の確認

   1. 設定が正しければ、モバイル通信が確立します。ネットワークの情報は、Web GUIから確認できます。

      • 初期ページの [ルーター] アイコンをクリックし、 [ルーター] ページを表示します。



      • [ルーター] ページの左ペインの [WAN設定] - [APN1] をクリックし、 [APN1] ページを表示します。

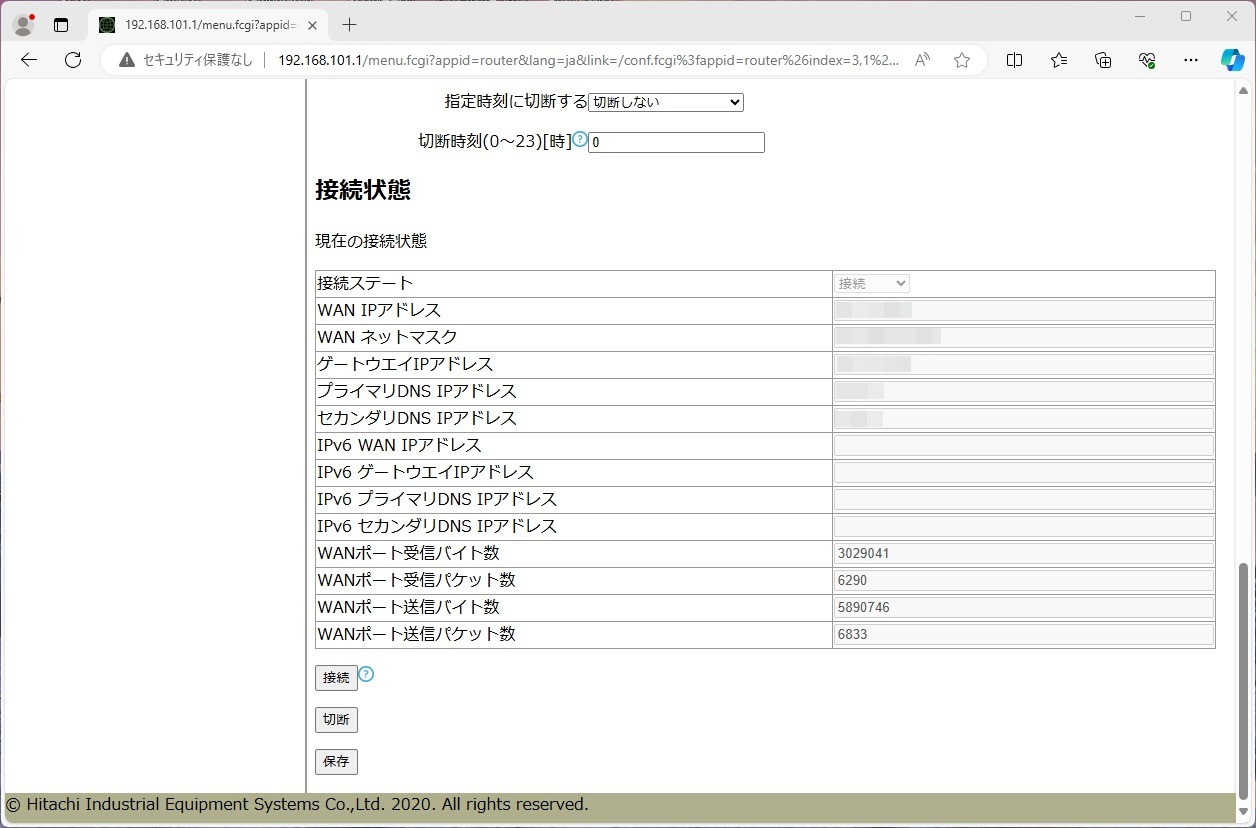

      • [APN1] ページを下方向にスクロールし、 [接続状態] を表示します。 [接続状態] では、IPアドレス情報や、送信・受信データ量(バイト数、パケット数)などの情報が確認できます。



   2. モバイル基地局との接続状態は、Web GUIから確認できます。

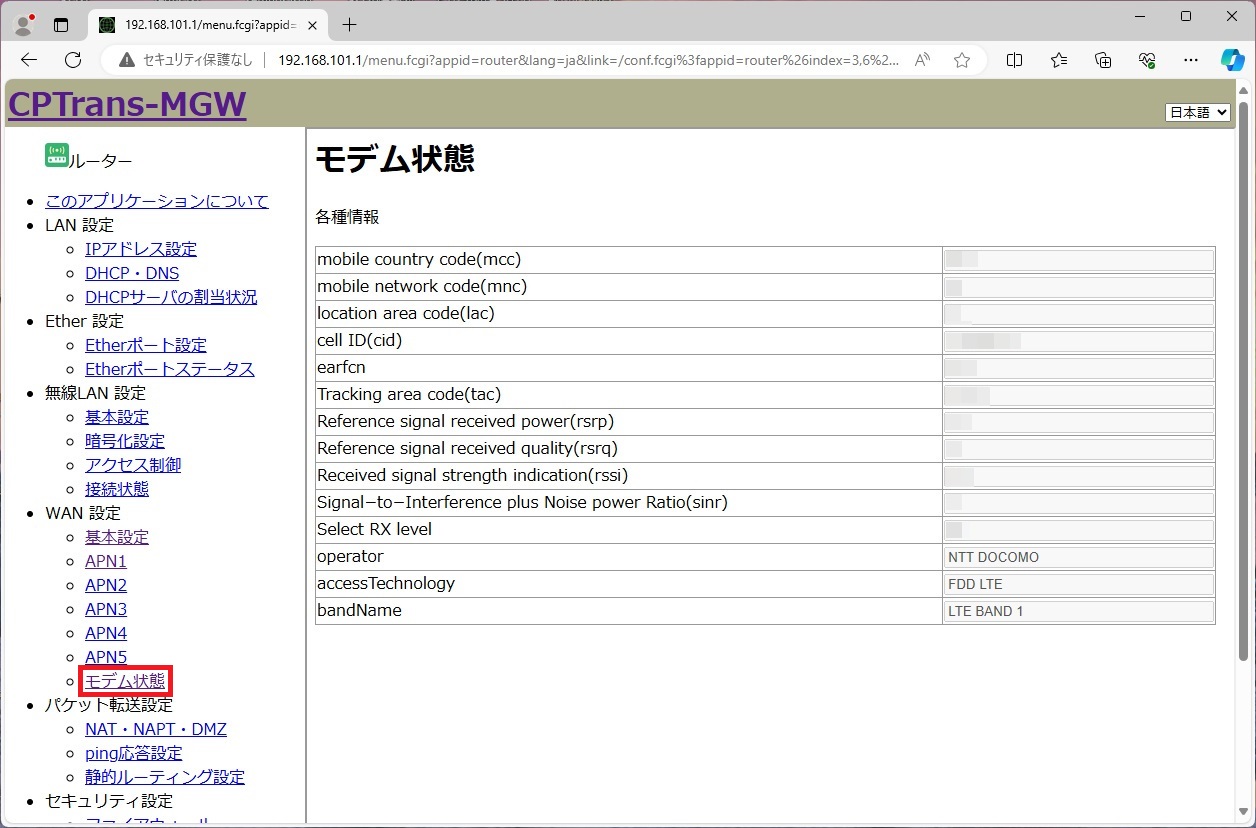

      • [ルーター] ページの左ペインの [WAN設定] - [モデム状態] をクリックし、 [モデム状態] ページを表示します。

      • [モデム状態] では、モバイル基地局との接続状態が表示されます。

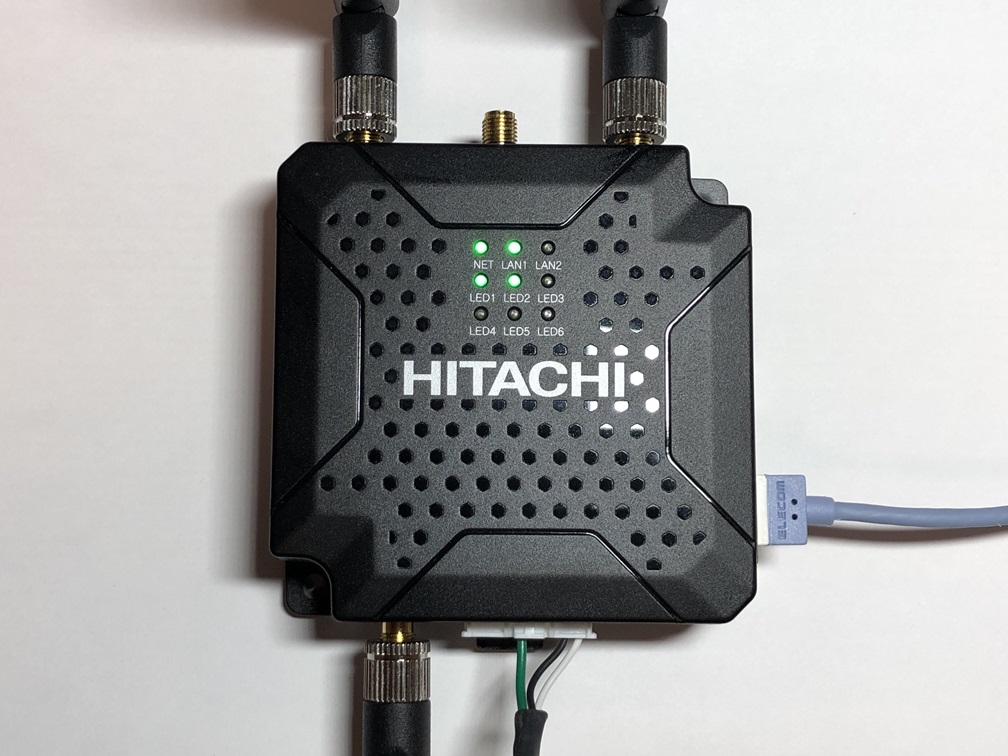

   3. モバイル通信が確立すれば、CPTrans-MGW本体の [NET] LEDランプが緑色に点灯します。



Termina Profile

カテゴリー	パラメーター	値
Terminal Profile Byte 1 (Download)	Profile Download	Supported
	SMS-PP Data Download	Supported
	CB Data Download	Supported
	Menu Selection	Not supported
	SMS-PP data download is supported	Yes
	Timer expiration	Supported
	Call Control by USIM is supported	Yes
	Call Control by USIM is supported	Yes
Terminal Profile Byte 2 (Other)	Command result	Supported
	Call Control by USIM	Supported
	Call Control by USIM is supported	Yes
	MO SMS control by SIM	Supported
	Call Control by USIM is supported	Yes
	UCS2 Entry	Not supported
	UCS2 Display	Not supported
	Display of Extension Text	Not supported
Terminal Profile Byte 3 (Proactive SIM)	Proactive SIM: DISPLAY TEXT	Not supported
	Proactive SIM: GET INKEY	Not supported
	Proactive SIM: GET INPUT	Not supported
	Proactive SIM: MORE TIME	Supported
	Proactive SIM: PLAY TONE	Not supported
	Proactive SIM: POLL INTERVAL	Supported
	Proactive SIM: POLLING OFF	Supported
	Proactive SIM: REFRESH	Supported
[truncated]Terminal Profile Byte 4 (Proactive SIM)	Proactive SIM: SELECT ITEM	Not supported
	Proactive SIM: SEND SHORT MESSAGE	Supported
	Proactive SIM: SEND SS	Supported
	Proactive SIM: SEND USSD	Supported
	Proactive SIM: SET UP CALL	Supported
	Proactive SIM: SET UP MENU	Not supported
	Proactive SIM: PROVIDE LOCAL INFORMATION	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (NMR)	Supported
Terminal Profile Byte 5 (Event driven information)	Proactive SIM: SET UP EVENT LIST	Supported
	Event: MT call	Supported
	Event: Call connected	Supported
	Event: Call disconnected	Supported
	Event: Location status	Supported
	Event: User activity	Not supported
	Event: Idle screen available	Not supported
	Event: Card reader status	Not supported
Terminal Profile Byte 6 (Event driven information extension)	Event: Language Selection	Not supported
	Event: Browser Termination	Not supported
	Event: Data Available	Supported
	Event: Channel Status	Supported
	Event: Access Technology Change	Supported
	Event: Display parameters changed	Not supported
	Event: Local Connection	Not supported
	Event: Network Search Mode Change	Supported
Terminal Profile Byte 7 (Multiple card proactive commands)	Proactive SIM: POWER ON CARD	Not supported
	Proactive SIM: POWER OFF CARD	Not supported
	Proactive SIM: PERFORM CARD APDU	Not supported
	Proactive SIM: GET READER STATUS (status)	Not supported
	Proactive SIM: GET READER STATUS (identifier)	Not supported
[truncated]Terminal Profile Byte 8 (Proactive SIM)	Proactive SIM: TIMER MANAGEMENT (start, stop)	Supported
	Proactive SIM: TIMER MANAGEMENT (get current value)	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (date, time, tz)	Supported
	Proactive SIM: GET INKEY	Not supported
	Proactive SIM: SET UP IDLE MODE TEXT	Not supported
	Proactive SIM: RUN AT COMMAND	Supported
	Proactive SIM: SETUP CALL	Not supported
	Proactive SIM: Call Control by USIM is supported	Yes
[truncated]Terminal Profile Byte 9	DISPLAY TEXT	Not supported
	SEND DTMF command	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (NMR)	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (language)	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (Timing Advance)	Supported
	Proactive SIM: LANGUAGE NOTIFICATION	Not supported
	Proactive SIM: LAUNCH BROWSER	Not supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (Access Technology)	Supported
Terminal Profile Byte 10 (Soft keys support)	Soft keys support for SELECT ITEM	Not supported
	Soft Keys support for SET UP MENU	Not supported
Terminal Profile Byte 11 (Soft keys information)	Maximum number of soft keys available	0
Terminal Profile Byte 12 (Bearer Independent protocol proactive commands, class "e")	Proactive SIM: OPEN CHANNEL	Supported
	Proactive SIM: CLOSE CHANNEL	Supported
	Proactive SIM: RECEIVE DATA	Supported
	Proactive SIM: SEND DATA	Supported
	Proactive SIM: GET CHANNEL STATUS	Supported
	Proactive SIM: SERVICE SEARCH	Not supported
	Proactive SIM: GET SERVICE INFORMATION	Not supported
	Proactive SIM: DECLARE SERVICE	Not supported
Terminal Profile Byte 13 (Bearer Independent protocol supported bearers, class "e")	CSD bearer	Not supported
	GPRS bearer	Supported
	Bluetooth bearer	Not supported
	IrDA bearer	Not supported
	RS232 bearer	Not supported
	Number of Channels	7
Terminal Profile Byte 14 (Screen height)	Display height (chars)	0
	No display capability	Supported
	No keypad available	Supported
	Screen sizing parameters	Not supported
Terminal Profile Byte 15 (Screen width)	Display width (chars)	0
	Variable size fonts	Not supported
Terminal Profile Byte 16 (Screen effects)	Display resize	Not supported
	Text Wrapping	Not supported
	Text Scrolling	Not supported
	Text Attributes	Not supported
	Width reduction when in menu	0
Terminal Profile Byte 17 (Bearer independent protocol supported transport interface/bearers, class "e")	TCP client mode remote connection	Supported
	UDP client mode remote connection	Supported
	TCP server mode	Not supported
	TCP client mode local connection	Not supported
	UDP client mode local connection	Not supported
	Direct communication channel	Not supported
	E-UTRAN bearer	Supported
	HSDPA bearer	Supported
Terminal Profile Byte 18 (Bearer independent protocol)	Proactive SIM: DISPLAY TEXT (Variable Time out)	Not supported
	Proactive SIM: GET INKEY (help is supported)	Not supported
	USB bearer	Not supported
	Proactive SIM: GET INKEY (Variable Timeout)	Not supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (ESN)	Supported
	CALL CONTROL on GPRS	Not supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (IMEISV)	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (Search Mode change)	Supported
Terminal Profile Byte 19 (TIA/EIA-136-C facilities)	TIA/EIA Version	0
Terminal Profile Byte 20 (TIA/EIA/IS-820-A facilities)	-	-
Terminal Profile Byte 21 (Extended Launch Browser Capability)	WML	Not supported
	XHTML	Not supported
	HTML	Not supported
	CHTML	Not supported
Terminal Profile Byte 22	UTRAN PS with extended parameters	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (battery state)	Not supported
	Proactive SIM: PLAY TONE (Melody tones and Themed tones supported)	Not supported
	Multi-media Calls in SET UP CALL	Not supported
	Toolkit-initiated GBA	Supported
	Proactive SIM: RETRIEVE MULTIMEDIA MESSAGE	Not supported
	Proactive SIM: SUBMIT MULTIMEDIA MESSAGE	Not supported
	Proactive SIM: DISPLAY MULTIMEDIA MESSAGE	Not supported
Terminal Profile Byte 23	Proactive SIM: SET FRAMES	Not supported
	Proactive SIM: GET FRAMES STATUS	Not supported
	MMS notification download	Not supported
	Alpha Identifier in REFRESH command	Not supported
	Geographical Location Reporting	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (MEID)	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (NMR(UTRAN/E-UTRAN))	Supported
	USSD Data download and application mode	Not supported
Terminal Profile Byte 24 (Class "i")	Maximum number of frames supported	0
Terminal Profile Byte 25 (Event driven information extensions)	Event: Browsing status	Not supported
	Event: MMS Transfer status	Not supported
	Event: Frame Information changed	Not supported
	Event: I-WLAN Access status	Not supported
	Event: Network Rejection for GERAN/UTRAN	Supported
	Event: HCI connectivity	Not supported
	Event: Network Rejection for E-UTRAN	Supported
	Multiple access technologies supported in Event Access Technology Change and PROVIDE LOCAL INFORMATION	Not supported
Terminal Profile Byte 26 (Event driven information extensions)	Event: CSG Cell Selection	Not supported
	Event: Contactless state request	Not supported
Terminal Profile Byte 27 (Event driven information extensions)	-	-
Terminal Profile Byte 28 (Text attributes)	Alignment left	Not supported
	Alignment centre	Not supported
	Alignment right	Not supported
	Font size normal	Not supported
	Font size large	Not supported
	Font size small	Not supported
Terminal Profile Byte 29 (Text attributes)	Style normal	Not supported
	Style bold	Not supported
	Style italic	Not supported
	Style underlined	Not supported
	Style strikethrough	Not supported
	Style text foreground colour	Not supported
	Style text background colour	Not supported
Terminal Profile Byte 30	I-WLAN bearer	Not supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (WSID of the current I-WLAN connection)	Not supported
	TERMINAL APPLICATIONS	Not supported
	"Steering of Roaming" REFRESH	Supported
	Proactive SIM: ACTIVATE	Not supported
	Proactive SIM: Geographical Location Request	Supported
	Proactive SIM: PROVIDE LOCAL INFORMATION (Broadcast Network Information)	Not supported
	"Steering of Roaming for I-WLAN" REFRESH	Not supported

目次

• 1.1. 管理機能
• 1.2. パートナー概念
• 2.1. 提供機能について
  • 2.1.1. SIMについて
  • 2.1.2. プロファイル
  • 2.1.3. SIM種別
  • 2.1.4. ライフサイクル管理
  • 2.1.5. 通信プラン
  • 2.1.6. プラン/上限値変更
  • 2.1.7. 容量シェア
  • 2.1.8. キャリア冗長
  • 2.1.9. 容量追加
• 2.2. 料金について
• 2.3. ポータル/APIについて
• 2.4. 利用量上限に対する通知メール機能
• 2.5. IoT Connect Mobile Type S でご利用頂く端末について
  • 2.5.1. IoT Connect Mobile Type S ご利用のお客様向け販売端末
  • 2.5.2. 端末詳細
• 2.6. eSIMアプレットについて
• 3.1. 技術要件・端末設定等
  • 提供条件
  • 端末設定/インターフェイス条件(NTTCプロファイル(インターネット接続)ご利用時)
  • 端末設定/インターフェイス条件(NTTCプロファイル(閉域接続)ご利用時)
  • 端末設定/インターフェイス条件(NTTCプロファイル(IoT Connect Gateway)ご利用時)
  • 端末設定/インターフェイス条件(TSLプロファイル(インターネット接続)ご利用時)
  • 端末設定/インターフェイス条件(TSLプロファイル(閉域接続)ご利用時)
  • 端末設定/インターフェイス条件(マルチアクセスSIM(インターネット接続)ご利用時)
  • 端末設定/インターフェイス条件(マルチアクセスSIM(閉域接続)ご利用時)
• 3.2. 端末要件
  • 3.2.1. 端末要件について
  • 3.2.2. プロファイル追加/切替などに必要な端末要件
  • 動作確認済端末について
• 3.3. eSIMスペックシート
  • eSIMスペックシート
  • MFF2（チップSIM）の保管要件
• 3.4. マルチアクセスSIM機能利用時の端末要件
  • 3.4.1. 端末要件
  • 3.4.2. 動作確認端末一覧
• 4.1. 申し込みについて
  • 申し込みにあたっての注意事項
  • お申し込み
  • お問い合わせ
• 4.2. サポートについて
• 5.1. 海外利用(技術輸出)について
• 5.2. サービス品質について
• 5.3. 解約時におけるSIMカードの取り扱いについて
• 5.4. プロファイル毎の制約事項について
• 5.5. IoT Connect Gateway ご利用時の注意点について
• 5.6. 閉域接続ご利用時の注意点について
• 5.7. 上り特価プランご利用時の注意点について
• 5.8. テストモードご利用時の注意点について
• 5.9. 使用量表示画面・残量表示画面ご利用時の注意点について
• 5.10.グローバル固定IPアドレスご利用時の注意点について
• 5.11. 年間前払いについて
• 5.12. マルチアクセスSIMについて

---
