モニタリング¶

メニューの概要¶

概要¶

お客さまがいつでも本サービスの正常性・パフォーマンスが評価できるように、サーバーインスタンスをはじめとする各種リソースの情報（メーター）を収集し、レポートする機能を提供します。
また、監視項目に対してアラームを設定することで、指定した条件を満たした場合に通知を行うことができます。
お客さまは、本モニタリング機能によって以下の管理を行うことが可能です。

監視対象の死活確認、リソース不足
各設備の統計情報を確認することによるキャパシティ管理
故障発生状況の記録

メニューの特徴¶

本モニタリングの基本機能（ベーシックプラン）は無料でご利用いただけます。
基本機能では、データ保存期間が32日間（当日含む）のメーターを個数制限なく設定できます。
基本機能で不足する場合は、有料のアドバンスドプランにお申し込みいただくことで機能を拡張できます。

機能一覧¶

本メニューでは以下の機能をご提供いたします。

項番	機能	内容
1	データ収集・蓄積	各種リソースからモニタリングに必要なデータを収集し、一定期間蓄積します。
2	カスタムメーター	お客さまがスクリプト等で収集したデータをモニタリングサーバーに蓄積できます。

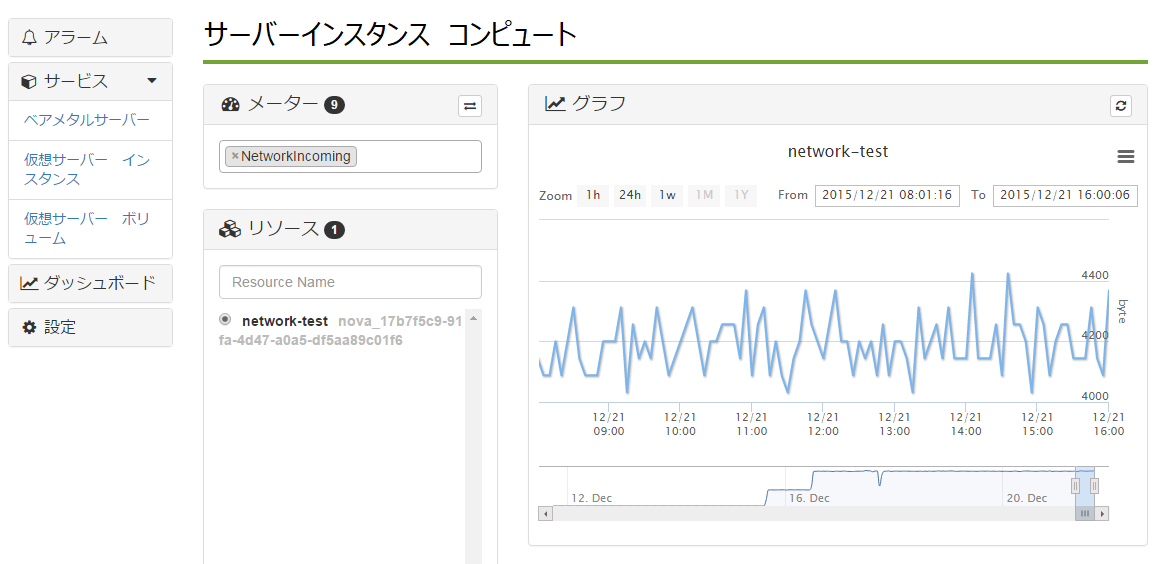

3	グラフ生成機能	モニタリングによって収集・蓄積したデータをグラフで表示できます。

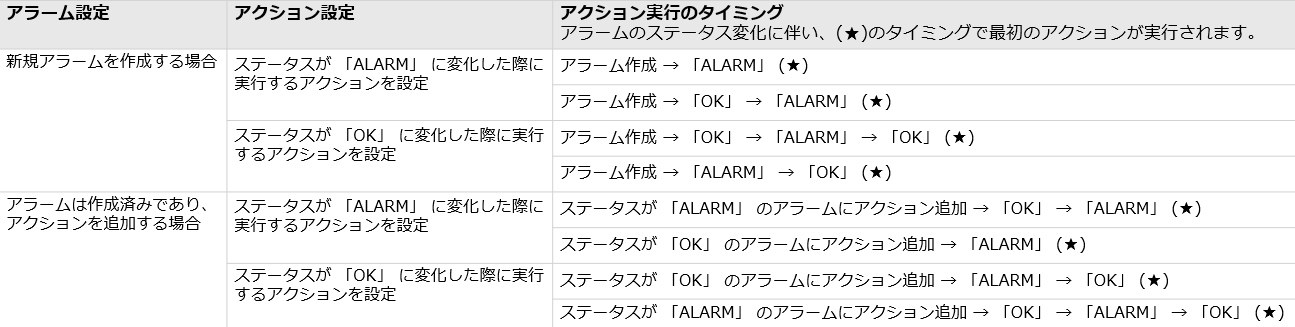

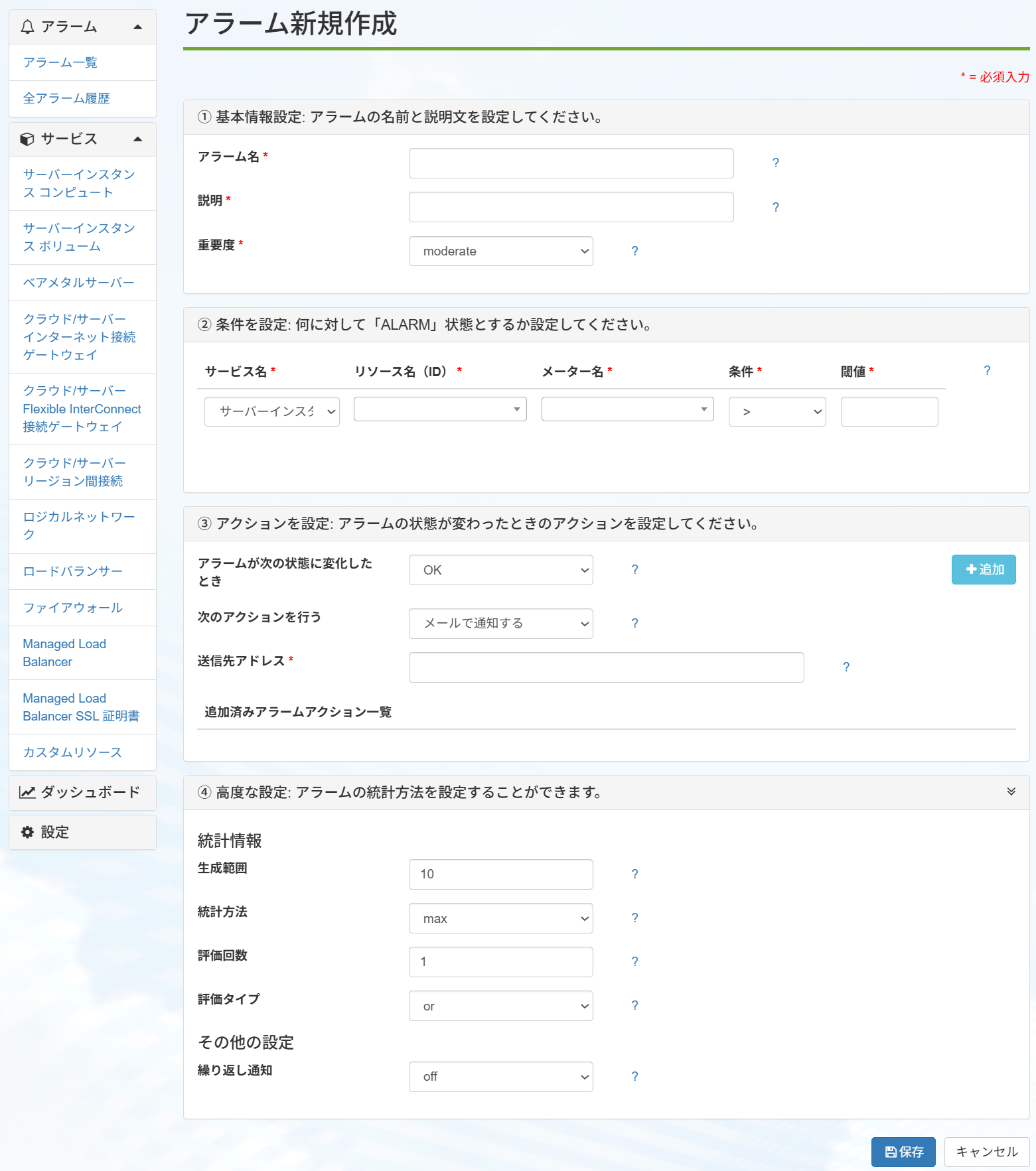

4	アラーム作成機能	各種リソースで収集したデータが設定した閾値を超過した際にアクションを実行できます。

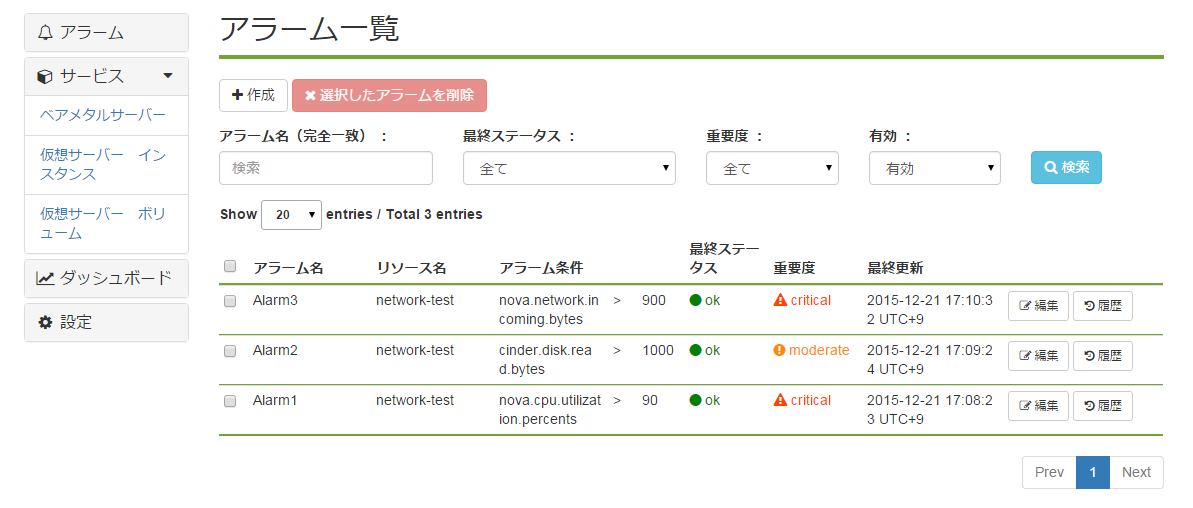

5	アラーム一覧	アラーム設定を一覧で表示し、確認できます。

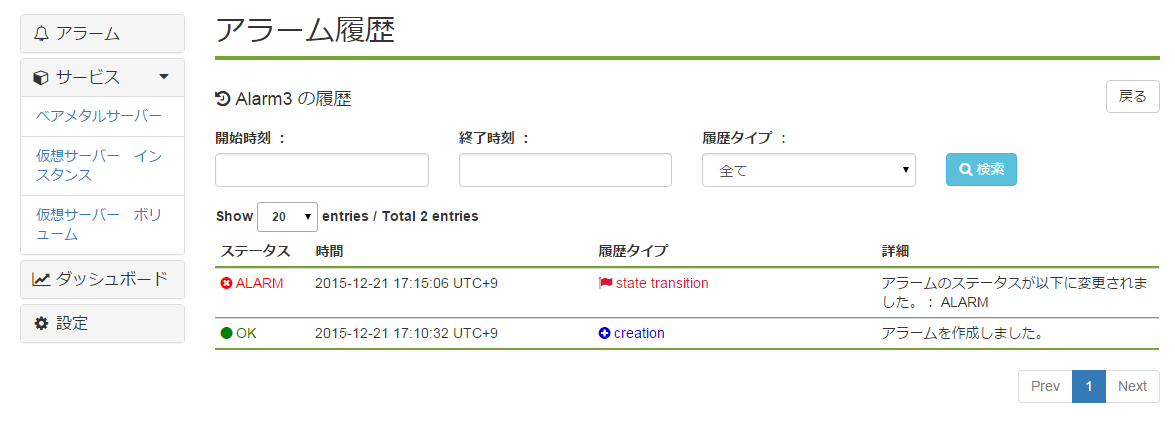

6	アラーム履歴画面	アラームの変更及び閾値超過の履歴を確認できます。
7	API	APIを利用して各種操作ができます。

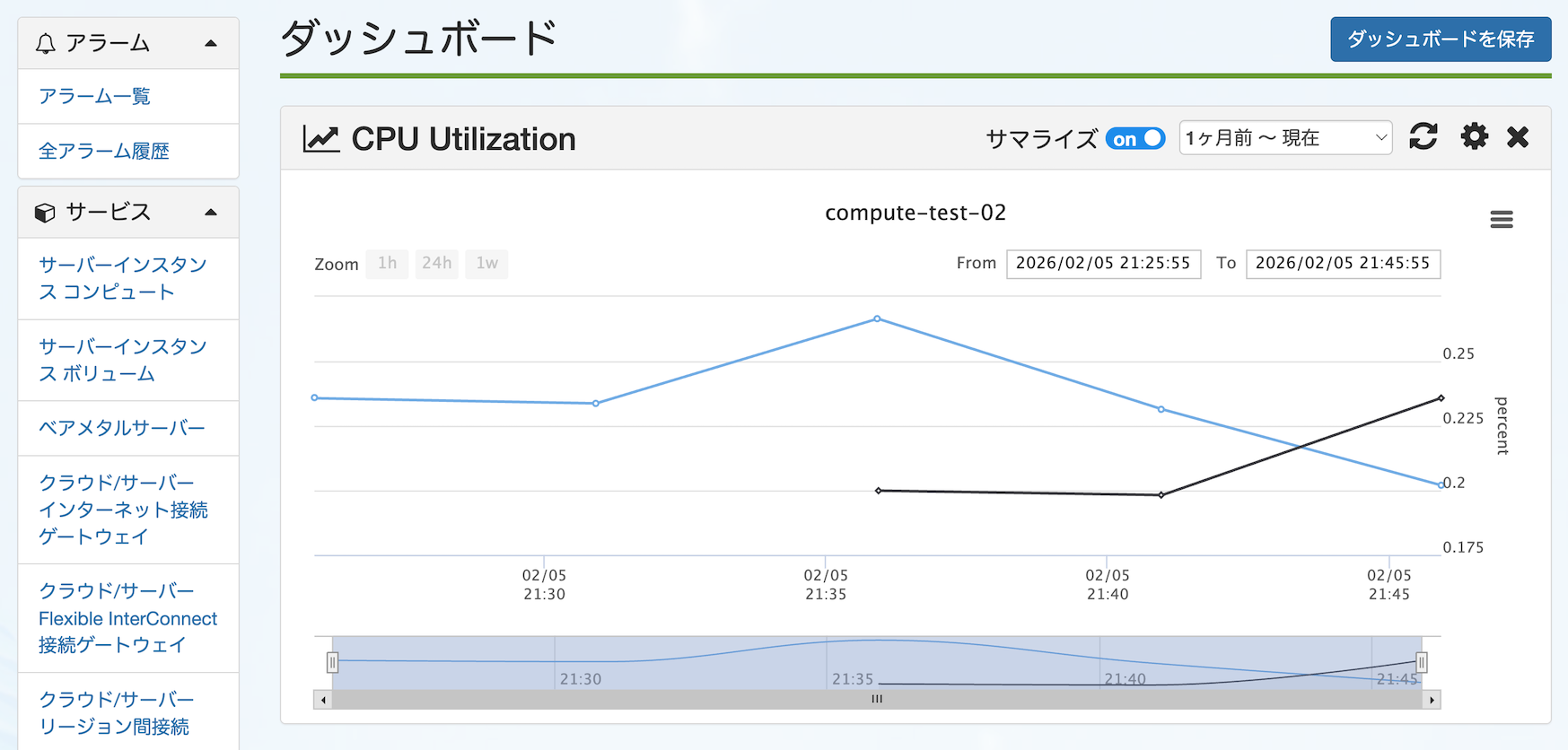

8	ダッシュボード ※アドバンスドプランのみ	複数リソースのモニタリングデータを1つの画面でまとめて確認できます。
9	データダウンロード ※アドバンスドプランのみ	蓄積されているモニタリングのデータをダウンロードできます。

各機能の説明¶

1. データ収集・蓄積¶

各種リソースから監視項目に該当するデータを自動的に収集します。
収集されたデータはシステム上に蓄積され、後述のグラフ表示機能で利用できます。
データの蓄積期間は、ベーシックプランでは32日間（当日含む）です。アドバンスドプランでは397日間（当日含む）に延長可能です。

サーバーインスタンスコンピュート¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
CPU使用率　※1	CPU Utilization	nova.cpu.utilization.percents	percent	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の平均値を算出	5分
ディスク読取バイト数	Disk Read Bytes	nova.disk.read.bytes	byte	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分
ディスク書込バイト数	Disk Write Bytes	nova.disk.write.bytes	byte	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分
ディスク読取回数	Disk Read Requests	nova.disk.read.requests	request	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分
ディスク書込回数	Disk Write Requests	nova.disk.write.requests	request	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分
ネットワーク受信バイト数	Incoming Traffic	nova.network.incoming.bytes	byte	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分
ネットワーク送信バイト数	Outgoing Traffic	nova.network.outgoing.bytes	byte	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分
VM死活監視　※2	VM Status ※3	nova.vm.status.bool	boolean	サーバーインスタンスが起動しているHypervisor上で収集正常＝0 故障＝1	監視時の値	1分
HV死活監視	Hypervisor Status	nova.hv.status.bool	boolean	サーバーインスタンスが起動しているHypervisor上で各サーバーインスタンスのネットワークインターフェースのステートにより判定正常＝0 故障＝1	監視時の値	1分

注釈

※1　値の最大値は "100 percent x CPUのコア数" となります。（例：サーバーインスタンスが16CPUの場合、値は 0 ～ 1600 percentの範囲となります）

※2　"VM死活監視" はサーバーインスタンスを提供する基盤側からの監視結果を示しており、サーバーインスタンスが起動したままの状態で発生するインスタンス内部のトラブル（カーネルパニックやOSクラッシュ）による故障を検知することはできません。

※3　JP1、JP2リージョンでは "Virtual Machine Status" という名前で表示されます。

サーバーインスタンスボリューム¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
ディスク読取バイト数	Disk Read Bytes	cinder.disk.read.bytes	byte	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分
ディスク書込バイト数	Disk Write Bytes	cinder.disk.write.bytes	byte	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分
ディスク読取回数	Disk Read Requests	cinder.disk.read.requests	request	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分
ディスク書込回数	Disk Write Requests	cinder.disk.write.requests	request	サーバーインスタンスが起動しているHypervisor上で収集	監視間隔内の合計値を算出	5分

ベアメタルサーバー¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
筐体電源	Chassis Power Status	baremetal-server.chassis-power.status.bool	boolean	当該リソースからIPMIにより収集オン=false（0）を送信オフ=true（1）を送信	監視時の値	5分
ファン故障	Fan Status	baremetal-server.fan.status.bool	boolean	当該リソースからIPMIにより収集したファン故障の有無により判定 1つでもファンが故障していたら、true（1）を送信正常時は、false（0）を送信	監視時の値	5分
筐体電源故障	Power Supply Status	baremetal-server.power-supply.status.bool	boolean	当該リソースからIPMIにより収集 1つでも電源が故障していたら、true（1）を送信正常時は、false（0）を送信	監視時の値	5分
CPU故障	CPU Status	baremetal-server.cpu.status.bool	boolean	当該リソースからIPMIにより収集したCPU故障の有無により判定 1つでもCPUが故障していたら、true（1）を送信正常時は、false（0）を送信	監視時の値	5分
メモリ故障	Memory Status	baremetal-server.memory.status.bool	boolean	当該リソースからIPMIにより収集したメモリ故障の有無により判定 1つでもメモリが故障していたら、true（1）を送信正常時は、false（0）を送信	監視時の値	5分
HDD故障	Disk Status Failures	baremetal-server.disk.status.failures	int	当該リソースからIPMIにより収集したHDD故障の有無により判定故障しているディスクの本数を送信（0～36）	監視時の値	5分
NIC故障	NIC Status	baremetal-server.nic.status.bool	boolean	当該リソースからIPMIにより収集したNIC故障の有無により判定 1つでもNICが故障していたら、true（1）を送信正常時は、false（0）を送信 ※Workload Optimized 2では表示されません	監視時の値	5分
システムボード故障	System Board Status	baremetal-server.system.board.status.bool	boolean	当該リソースからIPMIにより収集したシステムボード故障の有無により判定 1つでもシステムボードが故障していたら、true（1）を送信正常時は、false（0）を送信 ※Workload Optimized 2では表示されません	監視時の値	5分
その他故障	Other Statuses	baremetal-server.etc.status.bool	boolean	当該リソースからIPMIにより収集した以下の故障の有無により判定 - RAIDコントローラー故障 - HDD情報が取得できなかった場合（Workload Optimaized 2のみ） - その他の故障上記を検知したら、true（1）を送信正常時は、false（0）を送信	監視時の値	5分

クラウド/サーバーインターネット接続ゲートウェイ¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
トラフィックIN	Incoming Traffic	internet-connectivity.traffic.in.bps	bps	当該リソースの機能が割り当てられたネットワーク機器から収集	監視間隔内の平均値を算出	5分
トラフィックOUT	Outgoing Traffic	internet-connectivity.traffic.out.bps	bps	当該リソースの機能が割り当てられたネットワーク機器から収集	監視間隔内の平均値を算出	5分
GW死活監視	Gateway Status	internet-connectivity.internet_gateway.status.bool	boolean	インターネットゲートウェイのインフラストラクチャーのプライマリデバイスとセカンダリデバイスの管理インターフェイスに対してポーリングを行い、ゲートウェイインターフェイス（ロジカルネットワーク側インターフェイス）のリンクステータスを取得します。リンクステータスがどちらかでもリンクアップの場合には正常と判断します。リンクステータスがどちらもリンクダウンの場合には異常と判断します。正常＝0 故障＝1	監視時の値	1分
GW-IF死活監視	Interface Status	internet-gw-interface.gw_interface.status.bool	boolean	インターネットゲートウェイのインフラストラクチャーのプライマリデバイスとセカンダリデバイスの管理インターフェイスに対してポーリングを行い、ゲートウェイインターフェイス（ロジカルネットワーク側インターフェイス）の VRRP ステータスを取得します。 VRRP ステータスが Master と Backup または Backup と Master の場合には正常と判断します。 VRRP ステータスがどちらも Master またはどちらも Backup の場合には異常と判断します。正常＝0 故障＝1	監視時の値	1分

注釈

インターネットゲートウェイに対するグローバルIPが存在しない場合、インターネット接続のトラフィックが発生しないため、トラフィックINとトラフィックOUTのサンプル値はモニタリングされません。

クラウド/サーバー Flexible InterConnect接続ゲートウェイ¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
トラフィックIN	Incoming Traffic	fic-interface.traffic.in.bps	bps	当該リソースの機能が割り当てられたネットワーク機器から収集	監視間隔内の平均値を算出	5分
トラフィックOUT	Outgoing Traffic	fic-interface.traffic.out.bps	bps	当該リソースの機能が割り当てられたネットワーク機器から収集	監視間隔内の平均値を算出	5分
GW死活監視	Gateway Status	fic-connectivity.fic_gateway.status.bool	boolean	当該リソースの機能が割り当てられたネットワーク機器からSNMPにより収集したステータスにより判定冗長構成の全ての系がDOWN状態であれば故障正常＝0 故障＝1	監視時の値	1分
GW-IF死活監視	Interface Status	fic-gw-interface.gw_interface.status.bool	boolean	当該リソースの機能が割り当てられたネットワーク機器のVRRPステータスの正常性により判定 Flexible InterConnect GWのロジカルネットワークと接続されているIF 正常＝0 故障＝1	監視時の値	1分
IF死活監視	Interface Status	fic-interface.fic_interface.status.bool	boolean	当該リソースの機能が割り当てられたネットワーク機器のBGPステータスの正常性により判定 Flexible InterConnect GWの網と接続されているIF 正常＝0 故障＝1	監視時の値	1分

クラウド/サーバーリージョン間接続¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
トラフィックIN	Incoming Traffic	interdc-interface.traffic.in.bps	bps	当該リソースの機能が割り当てられたネットワーク機器から収集	監視間隔内の平均値を算出	5分
トラフィックOUT	Outgoing Traffic	interdc-interface.traffic.out.bps	bps	当該リソースの機能が割り当てられたネットワーク機器から収集	監視間隔内の平均値を算出	5分
GW死活監視	Gateway Status	interdc-connectivity.interdc_gateway.status.bool	boolean	当該リソースの機能が割り当てられたネットワーク機器のSNMP応答の有無により判定正常＝0 故障＝1	監視時の値	1分
GW-IF死活監視	Interface Status	interdc-gw-interface.gw_interface.status.bool	boolean	当該リソースの機能が割り当てられたネットワーク機器のVRRPステータスの正常性により判定 Datacenter Inter-Connectivity GWのロジカルネットワークと接続されているIF 正常＝0 故障＝1	監視時の値	1分
IF死活監視	Interface Status	interdc-interface.interdc_interface.status.bool	boolean	当該リソースの機能が割り当てられたネットワーク機器のVRRPステータスの正常性により判定 Datacenter Inter-Connectivity GWの網側と接続されているIF 正常＝0 故障＝1	監視時の値	1分

ロジカルネットワーク¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
トラフィックIN	Incoming Traffic	logical-network-port.traffic.in.bps	bps	当該リソースの機能が割り当てられたネットワーク機器から収集	監視間隔内の平均値を算出	5分
トラフィックOUT	Outgoing Traffic	logical-network-port.traffic.out.bps	bps	当該リソースの機能が割り当てられたネットワーク機器から収集	監視間隔内の平均値を算出	5分
NW死活監視	Operational State	logical-network.network.status.bool	boolean	NW死活監視は常に正常（0）が表示されます。正常性を確認したい際にはポート死活監視をご利用ください。
ポート死活監視	Operational State	logical-network-port.port.status.bool	boolean	当該リソースの機能が割り当てられたネットワーク機器から収集正常＝0 故障＝1	監視時の値	1分

ロードバランサー¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
CPU使用率	CPU Utilization	load-balancer.cpu.usage.percents	percent	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集コアごとの値を合算	監視間隔内の平均値を算出	5分
メモリ使用量	Memory Usage	load-balancer.memory.usage.percents	percent	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	監視間隔内の平均値を算出	5分
リクエストHTTP数	HTTP Request Connections	load-balancer.http.request.connections	connection	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	起動時から総リクエスト数	5分
TCPクライアントコネクション数	TCP Client Connections	load-balancer.tcp.client.connections	connection	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	監視間隔内の平均値を算出	5分
TCPサーバーコネクション数	TCP Server Connections	load-balancer.tcp.server.connections	connection	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	監視間隔内の平均値を算出	5分
LB死活監視	Load Balancer Status	load-balancer.load_balancer.status.bool	boolean	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集正常＝0 故障＝1	監視時の値	1分
IF死活監視	Interface Status	load-balancer-interface.load_balancer_interface.status.bool	boolean	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集正常＝0 故障＝1	監視時の値	1分
トラフィックIN	Incoming Traffic	load-balancer-interface.traffic.in.bps	bps	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	監視間隔内の平均値を算出	5分
トラフィックOUT	Outgoing Traffic	load-balancer-interface.traffic.out.bps	bps	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	監視間隔内の平均値を算出	5分

Managed Load Balancer¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
CPU使用率	CPU Utilization	managed-lb.cpu.utilization.percents	percent	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	監視間隔内の平均値を算出	5分
メモリ使用率	Memory Utilization	managed-lb.memory.utilization.percents	percent	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	監視間隔内の平均値を算出	5分
トラフィックIN	Incoming Traffic on interface-x (x = 1 〜 7)	managed-lb.interface-x.traffic.in.bps	bps	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	監視時の直近300秒間の平均値	5分
トラフィックOUT	Outgoing Traffic on interface-x (x = 1 〜 7)	managed-lb.interface-x.traffic.out.bps	bps	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	監視時の直近300秒間の平均値	5分
TCP同時コネクション数	TCP Concurrent Connections	managed-lb.tcp.concurrent.connections	connection	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集		5分
TCP新規コネクション数	TCP New Connections	managed-lb.tcp.new.connections	connection	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
受付HTTPリクエスト数	Accepted Requests	managed-lb.accepted.requests	request	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
受付不可HTTPリクエスト数	Non-compliant Requests	managed-lb.non-compliant.requests	request	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
上限超過パケット数	Rejected Packets	managed-lb.rejected.packets	packet	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
非スティッキーHTTPリクエスト数	Non-sticky Requests	managed-lb.non-sticky.requests	request	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
TLSセッション確立失敗数	TLS Session Failures	managed-lb.tls.session.failures	count	当該リソースの機能が割り当てられたサーバーインスタンスからSNMPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
アクティブゾーン/グループ	Active Availability Zone	managed-lb.availability-zone.active	int	当該リソースの機能が割り当てられたサーバーインスタンスが、どのゾーン/グループで動作しているかによって値を判定ゾーン/グループ（プライマリー）で動作している=0 ゾーン/グループ（セカンダリー）で動作している=1 動作しているゾーン/グループが特定できない=2		1分

注釈

HA構成 (冗長構成) のプランをご利用の場合は、監視時に Active なリソースの値が表示されます。
お客さまのManaged Load Balancerが設置されているゾーン/グループは、「Managed Load Balancerの概要」に記載されています。「ゾーン/グループ（プライマリー）」「ゾーン/グループ（セカンダリー）」欄をご確認ください。なお、ゾーン/グループについて、詳しくはこちらをご参照ください。
2022年10月24日以前に作成されたインスタンスでは、以下のメーターの「メーター表示名」が本ページの表記と異なり、スペースで区切られる部分が「.」（ドット）で区切られていますので注意してください。（例：「Accepted Requests」 → 「Accepted.Requests」）
- 受付HTTPリクエスト数
- 非スティッキーHTTPリクエスト数
- TLSセッション確立失敗数
- アクティブゾーン/グループ

Managed Load Balancer Policy¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
コネクション数	Total Connections	managed-lb-policy.total.connections	connection	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
正常メンバー数	Healthy Members	managed-lb-policy.healthy.members	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集		5分
異常メンバー数	Unhealthy Members	managed-lb-policy.unhealthy.members	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集		5分
HTTP 2xxレスポンス数	HTTP Status 2XX Count	managed-lb-policy.http.status.2xx.count	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
HTTP 3xxレスポンス数	HTTP Status 3XX Count	managed-lb-policy.http.status.3xx.count	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
HTTP 4xxレスポンス数	HTTP Status 4XX Count	managed-lb-policy.http.status.4xx.count	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
HTTP 5xxレスポンス数	HTTP Status 5XX Count	managed-lb-policy.http.status.5xx.count	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
HTTP 500レスポンス数	HTTP Status 500 Count	managed-lb-policy.http.status.500.count	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
HTTP 502レスポンス数	HTTP Status 502 Count	managed-lb-policy.http.status.502.count	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
HTTP 503レスポンス数	HTTP Status 503 Count	managed-lb-policy.http.status.503.count	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分
HTTP 504レスポンス数	HTTP Status 504 Count	managed-lb-policy.http.status.504.count	count	当該リソースの機能が割り当てられたサーバーインスタンスからHTTPにより収集	前回の監視時の値と今回の監視時の値の差分を算出	5分

注釈

HA構成 (冗長構成) のプランをご利用の場合は、毎分の監視時にActiveなリソースの値を取得し、その平均値が表示されます。そのため、取得間隔（5 分間等）の中で毎分の連続した取得結果の平均でなくなる可能性がございます。
2022年10月24日以前に作成されたインスタンスでは、以下のメーターの「メーター表示名」が本ページの表記と異なり、スペースで区切られる部分が「.」（ドット）で区切られていますので注意してください。（例：「HTTP Status 2XX Count」 → 「HTTP.Status.2XX.Count」）
- HTTP 2xx レスポンス数
- HTTP 3xx レスポンス数
- HTTP 4xx レスポンス数
- HTTP 5xx レスポンス数
- HTTP 500 レスポンス数
- HTTP 502 レスポンス数
- HTTP 503 レスポンス数
- HTTP 504 レスポンス数

Managed Load Balancer SSL証明書¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
CA証明書の有効残日数	CA Certificate Remaining Days	managed-lb-certificate.ca_cert.remaining.days	day	当該リソースより収集・正の値 : CA証明書の有効期限までの残り日数を表示・0 : CA証明書の有効期限が切れている	監視時の値	60 分
CA証明書の有効性	CA Certificate Validity	managed-lb-certificate.ca_cert.is_valid	int	当該リソースより収集・0 : CA証明書は有効期限内である・1 : CA証明書の有効期限が切れている	監視時の値	60分
SSL証明書の有効残日数	SSL Certificate Remaining Days	managed-lb-certificate.ssl_cert.remaining.days	day	当該リソースより収集・正の値 : SSL証明書の有効期限までの残り日数を表示・0 : SSL証明書の有効期限が切れている	監視時の値	60分
SSL証明書の有効性	SSL Certificate Validity	managed-lb-certificate.ssl_cert.is_valid	int	当該リソースより収集・0 : SSL証明書は有効期限内である・1 : SSL証明書の有効期限が切れている	監視時の値	60分

注釈

SSL秘密鍵/SSL証明書/CA証明書（中間証明書）の全てがアップロードされているSSL証明書のみ監視できます。

ファイアウォール¶

メーター	メーター表示名	メーター名	単位	収集元及び判定方法	備考	監視間隔
CPU使用率（RE）	CPU Utilization（RE）	vsrx.cpu.utilization-re.percents	percent	vSRX の RE（CPU処理部分）のCPU usage（%）	監視間隔内の平均値を算出	5分
CPU使用率（FPC）	CPU Utilization（FPC）	vsrx.cpu.utilization-fpc.percents	percent	vSRX FPC（Packet転送部分）のCPU usage（%）	監視間隔内の平均値を算出	5分
メモリ使用率（RE）	Memory Utilization（RE）	vsrx.memory.utilization-re.percents	percent	vSRX の RE（CPU処理部分）のMemory usage（%）	監視間隔内の平均値を算出	5分
メモリ使用率（FPC）	Memory Utilization（FPC）	vsrx.memory.utilization-fpc.percents	percent	vSRX の FPC（Packet転送部分）のMemory usage（%）	監視間隔内の平均値を算出	5分
TCPアクティブ接続数	TCP Active Connections	vsrx.tcp.active.connections	cps（connections per sec）	vSRXから累積値を取得し、差分をcps（connections per sec）に変換して表示	5分間の平均値	5分
TCPパッシブ接続数	TCP Passive Connections	vsrx.tcp.passive.connections	connection	vSRXから累積値を取得し、差分をcps（connections per sec）に変換して表示	5分間の平均値	5分
死活監視1（sysUptime）	OS Monitoring Status	vsrx.os.monitoring.status.bool	boolean	vSRXから SNMP sysUptime を取得した返り値から、snmpによるモニタリングが正常かどうかを判定正常＝0 故障＝1	監視時の値	1分
死活監視2（vSRX GuestOS）	OS Login Status	vsrx.os.login.status.bool	boolean	vSRX へ rest API でログイン処理実施可能かどうかを判定正常＝0（200 OK）故障＝1（401 Unauthorized）	監視時の値	1分
死活監視3（nova VM）	VM Status	vsrx.vm.status.bool	boolean	サーバーインスタンスが起動しているHypervisor上で収集正常＝0（200 OK & Status Active）故障＝1（200 OK & Status Shut Off）	監視時の値	1分
トラフィックIN	Incoming Traffic for ge-00X	vsrx.ge-00X.traffic.in.bps	bps	vSRXからは累積値を収集（ifHCInOctets）し、前回との差分をbyteからbps（bit per sec）に変換して表示 "ge-00X"は、Interface毎に表示	監視間隔内の平均値を算出	5分
トラフィックOUT	Outgoing Traffic for ge-00X	vsrx.ge-00X.traffic.out.bps	bps	vSRXからは累積値を収集（ifHCInOctets）し、前回との差分をbyteからbps（bit per sec）に変換して表示 "ge-00X"は、Interface毎に表示	監視間隔内の平均値を算出	5分

注釈

vSRXのメーターでは、インターフェース数が15port分表示されますが、ge-008〜ge-014のインターフェースは利用されていません。したがって、モニタリングデータも表示はされませんのでご注意ください。
メモリ使用率（FPC）は、Juniper社vSRXの仕様上、バージョン19.2R1.8の場合71%、20.4R2の場合63%、22.4R1の場合67%を常に使用した状態となります。したがって、各プランの定常的なメモリ使用率（FPC）を超えるメモリを使用した場合に値が変動します。

カスタムリソース¶

カスタムリソースは、カスタムメーター機能でお客さまが任意に作成可能な監視リソースです。
Smart Data Platform以外の場所に存在するサーバー等のリソースを監視する際などにご利用いただけます。
カスタムリソースの作成方法については、カスタムメーターの欄をご参照ください。

2. カスタムメーター¶

カスタムメーターは、お客さまが任意のスクリプト等によって収集したデータをモニタリングサーバーに蓄積させる機能です。
これにより、任意の値を他のメーターと同様にグラフ化・アラーム設定が可能です。
データの送信にはAPIを利用する必要があります。そのため、APIの送信元となる機器はインターネットに接続されている必要があります。
カスタムメーター作成時にお客さまが任意の名前をリソースIDに指定することで、指定した名前のカスタムリソースが作成できます。

カスタムメーターの仕組み¶

カスタムメーターの利用にあたっては、お客さまにてデータを定期的に取得し、モニタリングに送信するためのスクリプト（もしくはアプリケーション）を事前に作成しておく必要があります。
スクリプトで取得したデータは、別途定めるリクエストパラメータおよび書式に従ってモニタリングのAPIエンドポイントへ送信することでモニタリング項目の作成・サンプル値の蓄積・編集が可能になります。
また、お客さまのオンプレミス環境に存在するサーバーなどSmart Data Platform以外のリソースを対象とすることも可能です。

カスタムメーターの機能¶

機能	内容
カスタムメーターの新規作成（API）	カスタムメーターのデータ格納領域を作成できます。データ格納領域を作成した後でデータの登録が可能になり、新規作成とデータ登録は同時にできませんのでご注意ください。
カスタムメーターデータの登録（API）	作成されたデータ格納領域にモニタリングで管理するデータ（サンプル値）を登録できます。
カスタムメーターの編集（API）	一度作成したカスタムメーターの各パラメータを変更できます。

カスタムメーターのステータス¶

作成されたカスタムメーターは、その状態に応じて以下の2種類のステータスが存在します。

ステータス	説明
アクティブカスタムメーター	実際に利用中で課金対象のカスタムメーターを表します。カスタムメーターにサンプル値を登録すると、このステータスに遷移します。同時に存在することが可能なアクティブカスタムメーターの数は最大30個までとなります。これを超える場合、31個目の作成時にエラーとなります。
非アクティブカスタムメーター	24時間サンプル値の登録が行われなかったアクティブカスタムメーターは非アクティブカスタムメーターに遷移します。このステータスになった場合、アクティブカスタムメーターとしてカウントされなくなるため、新たに別のアクティブカスタムメーターを利用することができます。なお、それまでに蓄積されたサンプル値は設定された保存期間中（デフォルトでは31日、メーター保存期間延長機能を組み合わせることで397日）は保持されます。また、一度非アクティブになったカスタムメーターに値登録を実行した場合、アクティブカスタムメーターとして再びカウントされます。同時に存在する事が可能な非アクティブカスタムメーターとアクティブカスタムメーターの合計数は最大120個までとなります。これを超える場合、121個目の作成時にエラーとなります。

ステータス

説明

アクティブカスタムメーター

実際に利用中で課金対象のカスタムメーターを表します。カスタムメーターにサンプル値を登録すると、このステータスに遷移します。

同時に存在することが可能なアクティブカスタムメーターの数は最大30個までとなります。これを超える場合、31個目の作成時にエラーとなります。

非アクティブカスタムメーター

24時間サンプル値の登録が行われなかったアクティブカスタムメーターは非アクティブカスタムメーターに遷移します。
このステータスになった場合、アクティブカスタムメーターとしてカウントされなくなるため、新たに別のアクティブカスタムメーターを利用することができます。
なお、それまでに蓄積されたサンプル値は設定された保存期間中（デフォルトでは31日、メーター保存期間延長機能を組み合わせることで397日）は保持されます。
また、一度非アクティブになったカスタムメーターに値登録を実行した場合、アクティブカスタムメーターとして再びカウントされます。
同時に存在する事が可能な非アクティブカスタムメーターとアクティブカスタムメーターの合計数は最大120個までとなります。これを超える場合、121個目の作成時にエラーとなります。

注釈

カスタムメーターの作成上限は120個となります。
Smart Data Platform環境上のサーバインスタンス等からカスタムメーターを定期送信する場合、Smart Data Platformのネットワークやゲートウェイのメンテナンスおよび故障によってMonitoring APIエンドポイントに到達できなくなり、データの登録が一時的に不可能となる場合がございます。
Smart Data Platform環境上でカスタムメーターをご利用の際はネットワークのメンテナンス・故障情報にご注意ください。

カスタムメーターエージェント¶

カスタムメーターエージェントはサーバ上で一般的な項目（メモリ使用率やロードアベレージ等）の取得及びモニタリングサーバへの登録を行うためのエージェントです。
本エージェントをサーバ上で動作させることで、お客さまがスクリプトを作成することなくデータの収集･蓄積が可能になります。
カスタムメーターエージェントのソースコードは GitHub で公開しています。

カスタムメーターエージェントで取得可能なメーター

No	分類	メーター名	内容	単位	収集元及び判定方法	任意	監視間隔
1	CPU使用率	cpu.user.percents	CPU使用率（ユーザーモード）	percent	/proc/statを参照し、前回収集値との差分から算出	監視間隔内の平均値を算出	任意
2	CPU使用率	cpu.nice.percents	CPU使用率（低優先度のユーザーモード）	percent	/proc/statを参照し、前回収集値との差分から算出	監視間隔内の平均値を算出	任意
3	CPU使用率	cpu.system.percents	CPU使用率（システムモード）	percent	/proc/statを参照し、前回収集値との差分から算出	監視間隔内の平均値を算出	任意
4	CPU使用率	cpu.idle.percents	CPU使用率（タスク待ち）	percent	/proc/statを参照し、前回収集値との差分から算出	監視間隔内の平均値を算出	任意
5	CPU使用率	cpu.iowait.percents	CPU使用率（I/O待ち）	percent	/proc/statを参照し、前回収集値との差分から算出	監視間隔内の平均値を算出	任意
6	CPU使用率	cpu.irq.percents	CPU使用率（割り込み）	percent	/proc/statを参照し、前回収集値との差分から算出	監視間隔内の平均値を算出	任意
7	CPU使用率	cpu.softirq.percents	CPU使用率（ソフト割り込み）	percent	/proc/statを参照し、前回収集値との差分から算出	監視間隔内の平均値を算出	任意
8	CPU使用率	cpu.steal.percents	CPU使用率（仮想化環境で他のOSで使用した時間）	percent	/proc/statを参照し、前回収集値との差分から算出	監視間隔内の平均値を算出	任意
9	CPU使用率	cpu.guest.percents	CPU使用率（ゲストOSの仮想CPU）	percent	/proc/statを参照し、前回収集値との差分から算出	監視間隔内の平均値を算出	任意
10	ディスク	disk.{device名}.reads.completed.count	完了読み込みIO数	count	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
11	ディスク	disk.{device名}.reads.merged.count	マージ読み込みIO数	count	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
12	ディスク	disk.{device名}.reads.sectors.count	読み込みセクター数	count	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
13	ディスク	disk.{device名}.reads.milliseconds	読み込みミリ秒数	millisecond	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
14	ディスク	disk.{device名}.writes.completed.count	完了書き込みIO数	count	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
15	ディスク	disk.{device名}.writes.merged.count	マージ書き込みIO数	count	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
16	ディスク	disk.{device名}.writes.sectors.count	書き込みセクター数	count	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
17	ディスク	disk.{device名}.writes.milliseconds	書き込み秒数	millisecond	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
18	ディスク	disk.{device名}.currently.ios.count	実行中のI/O数	count	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視時の値	任意
19	ディスク	disk.{device名}.ios.milliseconds	IO実行秒数	millisecond	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
20	ディスク	disk.{device名}.weighted.ios.milliseconds	重み付きIO実行秒数	millisecond	監視対象のdeviceを調べ、/proc/diskstatsの該当行を参照し、前回収集値との差分から算出	監視間隔内の合計値を算出	任意
21	ネットワーク	network.{nwif名}.receive.bytes	受信バイト数	byte	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
22	ネットワーク	network.{nwif名}.receive.packets.count	受信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
23	ネットワーク	network.{nwif名}.receive.errs.count	エラーが発生した受信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
24	ネットワーク	network.{nwif名}.receive.drop.count	dropされた受信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
25	ネットワーク	network.{nwif名}.receive.fifo.count	FIFOエラーが発生した受信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
26	ネットワーク	network.{nwif名}.receive.frame.count	フレームエラーが発生した受信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
27	ネットワーク	network.{nwif名}.receive.compressed.count	圧縮された受信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
28	ネットワーク	network.{nwif名}.receive.multicast.count	マルチキャストで送られた受信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
29	ネットワーク	network.{nwif名}.transmit.bytes	送信バイト数	byte	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
30	ネットワーク	network.{nwif名}.transmit.packets.count	送信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
31	ネットワーク	network.{nwif名}.transmit.errs.count	エラーが発生した送信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
32	ネットワーク	network.{nwif名}.transmit.drop.count	dropされた送信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
33	ネットワーク	network.{nwif名}.transmit.fifo.count	FIFOエラーが発生した送信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
34	ネットワーク	network.{nwif名}.transmit.colls.count	コリジョンが発生した送信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
35	ネットワーク	network.{nwif名}.transmit.carrier.count	キャリアロスされた送信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
36	ネットワーク	network.{nwif名}.transmit.compressed.count	圧縮された送信パケット数	count	/proc/net/devを参照し、前回収集値との差分から算出。NWインターフェースごとの値を算出	監視間隔内の合計値を算出	任意
37	ロードアベレージ	loadavg.1.count	ロードアベレージ（1分）	count	/proc/loadavgを参照	監視時における過去1分間の平均値	任意
38	ロードアベレージ	loadavg.5.count	ロードアベレージ（5分）	count	/proc/loadavgを参照	監視時における過去5分間の平均値	任意
39	ロードアベレージ	loadavg.15.count	ロードアベレージ（15分）	count	/proc/loadavgを参照	監視時における過去15分間の平均値	任意
40	メモリ	memory.memtotal.kilobytes	メモリ総容量	kilobyte	/proc/meminfoを参照	監視時の値	任意
41	メモリ	memory.memfree.kilobytes	空きメモリ容量	kilobyte	/proc/meminfoを参照	監視時の値	任意
42	メモリ	memory.buffers.kilobytes	バッファメモリ容量	kilobyte	/proc/meminfoを参照	監視時の値	任意
43	メモリ	memory.cached.kilobytes	キャッシュメモリ容量	kilobyte	/proc/meminfoを参照	監視時の値	任意
44	メモリ	memory.swapcached.kilobytes	スワップキャッシュメモリ容量	kilobyte	/proc/meminfoを参照	監視時の値	任意
45	メモリ	memory.active.kilobytes	アクティブメモリ容量	kilobyte	/proc/meminfoを参照	監視時の値	任意
46	メモリ	memory.inactive.kilobytes	インアクティブメモリ容量	kilobyte	/proc/meminfoを参照	監視時の値	任意
47	メモリ	memory.swaptotal.kilobytes	スワップ総容量	kilobyte	/proc/meminfoを参照	監視時の値	任意
48	メモリ	memory.swapfree.kilobytes	スワップ空き容量	kilobyte	/proc/meminfoを参照	監視時の値	任意
49	メモリ	memory.usedtotal.kilobytes	使用メモリ容量	kilobyte	/proc/meminfoのMemTotal, MemFree, Buffers, Cachedから算出	監視時の値	任意

注釈

カスタムメーターエージェントを動作させるサーバーからインターネットを介してモニタリングAPIエンドポイントに疎通可能である必要があります。
カスタムメーターエージェントが起動するインスタンスが停止した場合やインターネットとの疎通が途絶えた場合は、収集した値はモニタリングサーバーへ蓄積されません。
カスタムメーターエージェントの動作対象OSは、以下の通りとなります。（記載以外のLinux環境でも動作いたしますが、サポート対象外とさせていただきます）
- CentOS 7.7-1908
- CentOS 7.9-2009
- Red Hat Enterprise Linux 7.7
- Red Hat Enterprise Linux 7.9
- Red Hat Enterprise Linux 8.4
- Red Hat Enterprise Linux 8.6
- Red Hat Enterprise Linux 8.8
- Rocky Linux 8.5
- Ubuntu 20.04.1
- Ubuntu 22.04.2
カスタムメーターエージェントはSmart Data Platformのサーバーインスタンス上での使用・動作することを目的としており、その場合においてご利用いただく権利を提供します。
お客さまがこれとは異なるサーバー上で動作させる場合にはお客さまの責任において実施するものとし、NTTドコモビジネスはこれをサポートすることはできません。
なお、お客さまは、NTTドコモビジネスが提供するベーシックサポートにおいて以下の質問・相談を行うことができます。
1. カスタムメーターエージェントについての仕様、操作方法に関する質問
2. カスタムメーターエージェントが正常に動作しない場合における原因調査、回避措置に関する質問・相談
NTTドコモビジネスが、問題解決のために有効だと判断した場合、カスタムメーターエージェントの修正版の開発および修正版の提供を行います。ただし、修正版の提供に関わるリードタイムは当社が判断した期間とします。
カスタムメーターエージェントのパッケージを提供するリポジトリサーバーの稼働率や通信速度につきましてはベストエフォートです。

その他のご注意¶

1つのカスタムメーターに対するデータの登録上限回数は1日あたり1500回です。そのため、最大で約1分に1回の間隔で値を登録することができます。
1日あたりの登録数は0:00（UTC）にリセットされます。
カスタムメーターの編集アクションに関しては1日あたりの上限（1500回）の対象外となります。
1回のAPIリクエストで100個のカスタムメーターの作成･データの登録を行うことができます。ただし、同一のカスタムメーターに対して「カスタムメーターの新規作成」と「データの登録」は同時に実施できません。
お客さま操作によってカスタムメーターを削除することはできません。カスタムメーターは非アクティブカスタムメーターとなった後、設定された保存期間を超過すると自動的に削除されます。（非アクティブカスタムメーターは課金の対象外です）

3. グラフ生成機能¶

収集・蓄積されたデータを元にグラフを生成･表示する機能を提供します。
複数のメーターのデータを1つのグラフに表示することも可能です。
サマライズ設定をONにした場合、一定数以上の値がグラフの表示対象になった際に平均化された値が表示されます。
サマライズ設定をOFFにした場合、常にすべての値が表示されます。

注釈

モニタリングの設備故障などにより各メーターのデータを取得できない場合、その時刻の値は存在せず、グラフ上に表示されません。

4. アラーム作成機能¶

監視項目に対してアラーム条件及びアラーム発生時のアクションを設定する機能を提供します。
本機能を利用することで、障害発生時やリソース不足時に通知を行うことができます。
監視項目がアラームの条件を満たす場合、アラームのステータスは「ALARM」に変化します。アラーム条件を満たさない場合にはステータスは「OK」に変化します。
本機能ではアラームのステータスが「ALARM」、もしくは「OK」に変化した際に実行するアクションを設定できます。
設定したアクションは、アラームが該当のステータスに変化した際、即時に実行されます。
1アラーム設定につき5つのアクションを設定できます。

アラームの設定¶

アラーム作成機能では下記の項目を設定できます。

1. 基本情報設定

項目名	説明
アラーム名	アラームの名前を入力します。
説明	アラームの目的や設定内容を入力します。
重要度	low、moderate、criticalから選択できます。選択した内容はアラーム一覧画面、および通知メールに表示されます。（システム処理や通知挙動への影響はありません）

2. 条件

項目名	説明
サービス名	監視対象のサービスを選択します。
リソース名（ID）	監視対象のリソースを選択します。
メーター名	監視対象のメーターを選択します。
条件	ALARM状態と見なす条件を設定します。以下の値から選択できます。（>, >=, =, <=, <, !=）
閾値	ALARM状態とする閾値を入力します。入力できる値は整数12桁、小数4桁までの数値となります。（範囲：0.0000～999999999999.9999）

3. アクション

項目名	説明
アラームが次の状態に変化したとき	アラームがどのステータスのときにアクションを実行するか設定します。「ALARM」を選択した場合、「2. 条件」で設定された条件に当てはまった際に、選んだアクションが実行されます。「OK」を選択した場合、「2. 条件」で設定された条件に当てはまらないときに、選んだアクションが実行されます。
次のアクションを行う	アクションの種類を設定します。設定可能な項目は後述の「アクションの種類」を参照ください。
送信先アドレス	通知先のアドレスを入力します。

4. 高度な設定

「高度な設定」を利用して統計方法を設定することで、アラームの条件を拡張できます。

「高度な設定」の項目にはデフォルトから値が設定されており、監視間隔が10秒以内の場合においてはアラームの条件に影響します。

各メーターの監視間隔はこちらをご参照ください。

項目名	説明
生成範囲	統計情報を生成する範囲を秒単位で指定します。
統計方法	以下の値から選択できます。 count：生成範囲で取得した値の個数に対してアラーム条件を適用します。 sum：生成範囲で取得した値の合計値に対してアラーム条件を適用します。 avg：生成範囲で取得した値の平均値に対してアラーム条件を適用します。 min：生成範囲で取得した内の最も小さい値に対してアラーム条件を適用します。 max：生成範囲で取得した内の最も大きい値に対してアラーム条件を適用します。
評価回数	評価を行う生成範囲の個数を指定します。
評価タイプ	アクションの実行条件を指定します。評価回数の内のいずれか1回でも条件を満たす場合に「ALARM」状態と判定するときは「or」に設定します。行った全ての評価で条件を満たす場合に「ALARM」状態と判定するときは「and」に設定します。
繰り返し通知	アラームの繰り返し通知の有無を選択します。「on」を設定すると、「ALARM」状態継続中は5分毎にアラームアクションが実行されます。

アクション実行のタイミング¶

アクションが実行されるタイミングは以下の通りです。

注釈

「ALARM」に変化した際に実行するアクション設定と「OK」に変化した際に実行するアクション設定では、一部の挙動が異なります。
「OK」に変化した際のアクションを設定する場合、新規で改めてアラームを作成するか、もしくはステータスが「OK」の作成済みアラームにおいてアクションを設定することを推奨します。
作成済みのアラームが「ALARM」のステータスにおいて「OK」アクションを追加した場合、最初に「OK」に変化したタイミングではアクションが実行されないためご注意ください。
再度「ALARM」に変化後、「OK」に変化した際に設定したアクションが実行されます。

アクションの種類¶

下記の通知方法を選択できます。

メール
POSTリクエストの送信

注釈

ネットワーク遅延やサーバー負荷等により過去のアラームが通知される場合がございます。アラームが通知された場合は、ポータル上で最新の状況をご確認ください。
モニタリングの設備故障などにより各メーターのデータが取得できない場合、その時刻の値は存在せず、アラーム検知の対象外となります。
モニタリングのアラームにおいて、アラーム通知が複数回発生してしまう事象を確認しています。詳細は既知の事象ページを参照ください。

通知内容（メール）¶

メール通知では以下の項目を表示いたします。

項目	説明
アラーム名	アラーム作成時に指定した値が表示されます
説明	アラーム作成時に指定した値が表示されます
要因	アクションを実行する要因となった時刻と値が表示されます
ステータス	ステータスが表示されます（ALARM or OK）
重要度	アラーム作成時に指定した値が表示されます
閾値	アラーム作成時に指定した値が表示されます
テナント	アラーム設定が行われたテナントIDが表示されます
生成範囲	アラーム作成時に指定した値が表示されます
評価回数	アラーム作成時に指定した値が表示されます
統計方法	アラーム作成時に指定した値が表示されます
評価タイプ	アラーム作成時に指定した値が表示されます
リージョン	アラーム設定の存在するリージョンが表示されます
サービス名	アラーム設定の条件で指定した値が表示されます
メーター ID	アラーム設定の条件で指定した値が表示されます
メーター名	アラーム設定の条件で指定した値が表示されます
リソース ID	アラーム設定の条件で指定した値が表示されます
リソース名	アラーム設定の条件で指定した値が表示されます
単位	アラーム設定の条件で指定したメーターの単位が表示されます

メール例

アラーム (sample) の状態が OK に切り替わりました。

アラーム詳細:
- アラーム名:               sample
- 説明:                    sample alarm
- 要因:                    2023-01-01T00:00:03+09:00 時点でアラームが ALARM 状態に変化しました。 最新の値: 1
- ステータス:               ALARM
- 重要度:                  moderate
- 閾値:                    メーター = 1.0
- テナント:                 a7f56d0b1d9046df9328cdde855a61a5
- 統計情報:
-- 生成範囲:            10
-- 評価回数:            1
-- 統計方法:            max
-- 評価タイプ:           or

メーター詳細:
- リージョン:           jp1
- サービス名:          nova
- メーター ID:         nova.hv.status.bool
- メーター名:          Hypervisor Status
- リソース ID:         nova_6fce4a87-d8a3-490b-be65-dacd8867955c
- リソース名:          sample_resource
- 単位:               boolean

通知内容（POSTリクエスト）¶

POSTリクエスト通知では以下の項目を表示いたします。

項目	説明
current	ステータスが表示されます(ALARM or OK)
alarm_id	対象アラーム設定のIDが表示されます
reason	アクションを実行する要因となった時刻と値が英語で表示されます
reason_jp	アクションを実行する要因となった時刻と値が日本語で表示されます
most_recent	最新の値が表示されます
type	「threshold」という値が固定で表示されます
disposition	「inside」もしくは「outside」という値が固定で表示されます

POSTリクエスト例

{
  "current": "OK",
  "alarm_id": "d1ae7fb6-452a-456d-8baa-61752c92c909",
  "reason": "Transition to alarm at 2015-11-04T01:01:01Z, most recent: 1",
  "reason_jp": "2015-11-04T10:01:01+09:00 時点でアラームが ALARM 状態に変化しました。 最新の値: 1",
  "reason_data": {
    "most_recent": "1",
    "type": "threshold"
    "disposition": "outside"
  }
}

5. アラーム一覧¶

お客さまが設定している監視項目の一覧表示が可能です。
各監視項目に設定しているアラーム条件、およびステータスもあわせて表示されます。
また、表示されているアラームを複数選択して一括更新･削除することも可能です。

注釈

アラームの対象リソースが削除された場合、それに紐づくアラーム設定も自動で削除されます。

6. アラーム履歴画面¶

アラームの作成･削除履歴やステータスの変更履歴を確認できます。

7. API¶

本サービスではAPIを提供します。
お客さまはAPIリクエストを送信することによって、設定されたモニタリング情報を取得できます。
APIのパラメータを指定することによって、取得するデータの内容や期間を指定できます。
モニタリングのAPIリクエスト数は、ソースIPアドレス毎に8リクエスト/secまたはユーザ毎に1000リクエスト/minで制限がかかります。
詳細は APIリファレンス を参照ください。

8. ダッシュボード　※アドバンスドプランのみ¶

利用中の複数リソースの状況を一目で把握できます。
1つのウィジェットの中に複数の異なるリソースのメーター（監視項目）をセットして、1つのグラフとして表示します。
このウィジェットを複数並べて表示することで、必要な情報を一覧表示できます。

9. データダウンロード　※アドバンスドプランのみ¶

グラフに表示した各種リソースのサンプル値をGUIからダウンロードできます。

本機能ではグラフで表示したサンプル値がそのままダウンロードされるため、すべてのサンプル値をダウンロードしたい場合は、グラフのサマライズ設定をOFFにしてください。

プラン¶

プラン一覧¶

サービスプランは以下の２通りのいずれかを選択することができます。

お客さまのご要望に合わせて選択してください。

	ベーシックプラン	アドバンスドプラン
料金	無料	有料
データの保存期間	32日間（当日含む）	397日間（当日含む） ※デフォルトで設定されているメーター保存期間は32日間（当日含む） ※お客さま自身で、メーターごとに保存期間の延長設定が可能 ※アドバンスドプランの月額固定料金内で、メーター保存期間を100個まで397日間（当日含む）に延長可能 ※メーター保存期間を101個以上延長したい場合は、追加分に対して1メーターごとの月額固定料金が加算 ※1テナントあたり、最大300個までメーター保存期間の延長設定が可能
設定可能なアラームの数	1テナントあたり10個まで	1テナントあたり100個まで ※アドバンスドプランの月額固定料金内で、アラームを100個まで設定可能 ※アラームを101個以上設定したい場合は、追加分に対して1アラームごとの月額固定料金が加算 ※1テナントあたり、最大300個までアラームの追加設定が可能
カスタムメーター	1テナントあたり1個まで	1テナントあたり10個まで ※アドバンスドプランの月額固定料金内で、カスタムメーターを10個まで設定可能 ※カスタムメーターを11個以上追加したい場合は、追加分に対して1メーターごとの月額固定料金が加算 ※1テナントあたり、最大30個までカスタムメーターの追加設定が可能
その他の機能	ー	ダッシュボード機能データダウンロード機能（GUI）

注釈

　アドバンスドプランをご利用のお客さまで、「データの保存期間」「アラーム」「カスタムメーター」の１テナントあたりの最大設定数が不足する場合には、上限数の変更をチケットにてご相談ください。なお、上限数によっては変更不可の場合があります。

　上限数は通常20営業日以内に変更されますが、状況により20営業日を超える場合があります。

申込方法¶

Smart Data Platformをご契約いただくことで、ベーシックプランの機能をご利用いただくことができます。

アドバンスドプランのご利用は、都度GUI上からお申し込みいただく必要がございます。

ご利用条件¶

他サービスとの組み合わせ条件¶

監視設定ができるメーターは、ご利用いただいている各種メニューに限ります。

最低利用期間¶

アドバンスドプランの最低利用期間は１ヶ月となります。

料金¶

初期費用¶

無料でご利用いただけます。

月額費用¶

ベーシックプランは無料でご利用いただけます。
アドバンスドプランは月額固定の料金となります。
詳細は プランと費用 を参照ください。

サービス提供の品質¶

サポート範囲¶

上記に記載した機能はサポート範囲となります。

運用¶

本サービスは、以下の運用品質にて提供します。

項目	内容
運用時間	24時間／365日
故障時の対応方針	NTTドコモビジネスにて復旧を速やかに実施します。

故障情報はポータルサイト上での掲載のみにより提供します。故障情報のメール通知は提供対象外です。

SLA¶

本メニューは、SLAの対象外となります。

制限事項¶

リソースの生存時間が監視間隔より短い場合、メーターが出力されません。あらかじめご了承ください。

モニタリング

改訂履歴

モニタリング¶

メニューの概要¶

概要¶

メニューの特徴¶

機能一覧¶

各機能の説明¶

1. データ収集・蓄積¶

サーバーインスタンス コンピュート¶

サーバーインスタンス ボリューム¶

ベアメタルサーバー¶

クラウド/サーバー インターネット接続ゲートウェイ¶

クラウド/サーバー Flexible InterConnect接続ゲートウェイ¶

クラウド/サーバー リージョン間接続¶

ロジカルネットワーク¶

ロードバランサー¶

Managed Load Balancer¶

Managed Load Balancer Policy¶

Managed Load Balancer SSL証明書¶

ファイアウォール¶

カスタムリソース¶

2. カスタムメーター¶

カスタムメーターの仕組み¶

カスタムメーターの機能¶

カスタムメーターのステータス¶

カスタムメーターエージェント¶

その他のご注意¶

3. グラフ生成機能¶

4. アラーム作成機能¶

アラームの設定¶

アクション実行のタイミング¶

アクションの種類¶

通知内容（メール）¶

通知内容（POSTリクエスト）¶

5. アラーム一覧¶

6. アラーム履歴画面¶

7. API¶

8. ダッシュボード ※アドバンスドプランのみ¶

9. データダウンロード ※アドバンスドプランのみ¶

プラン¶

プラン一覧¶

申込方法¶

ご利用条件¶

他サービスとの組み合わせ条件¶

最低利用期間¶

料金¶

初期費用¶

月額費用¶

サービス提供の品質¶

サポート範囲¶

運用¶

SLA¶

制限事項¶

サーバーインスタンスコンピュート¶

サーバーインスタンスボリューム¶

クラウド/サーバーインターネット接続ゲートウェイ¶

クラウド/サーバーリージョン間接続¶

8. ダッシュボード　※アドバンスドプランのみ¶

9. データダウンロード　※アドバンスドプランのみ¶
