1.2 移行作業内容（API利用版）

動作確認バージョン

vSRX Version 22.4R1, vSRX Version 24.4R1


1.2.1 移行概要

  • ここでは、JP5リージョンに存在するファイアウォールインスタンスを新環境へ移行するための APIを用いたファイアウォールの再配置 の手順を紹介します。


1.2.2 前提条件

  • 旧バージョンである 15.1X49-D105.1 および 19.2R1.8 においては ファイアウォールの再配置 による移行を実施できません。異なるバージョン間の切替 を参照し、新環境に最新バージョンのファイアウォールを構築して切り替えてください。

  • ファイアウォールインスタンスの停止/起動状態に関わらず本操作を実行可能です。

  • 設備更改における共通のガイドラインおよび注意事項については こちら の特設サイトをご確認ください。


1.2.3 注意事項

  • 本作業はファイアウォールインスタンスの再起動を伴うため、通信断が発生します。必要に応じて実施前にコンフィグのセーブをお願いします。

  • 作業全体の所要時間は15分程度を想定しています。作業は余裕をもったスケジュールで実施してください。


1.2.4 移行作業内容

  • 1.1.4.1 はじめに

  • 1.1.4.2 対象のファイアウォールを確認

  • 1.1.4.3 ファイアウォールの再配置

  • 1.1.4.4 移行が完了したことの確認

注釈

「ファイアウォールの再配置」実施時には再起動が伴うため通信断が発生します。通常は10分程度で処理が完了しますが、状況により20分程度かかる場合があります。


1.2.4.1 はじめに

  • これより、APIを利用してファイアウォールインスタンスを移行する手順を解説します。

警告

作業を開始する前に、以下をご確認ください


1.2.4.2 対象のファイアウォールを確認

※{region} : 対象リージョン名 , {your_token} : 認証トークン

$ curl -i -X GET https://virtual-network-appliance-{region}-ecl.api.ntt.com/v1.0/virtual_network_appliances?reallocation_needed=true \
 -H "Accept: application/json" \
 -H "X-Auth-Token: {your_token}"

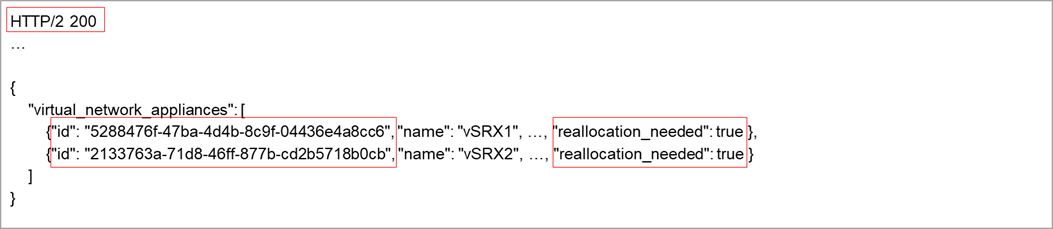

  • HTTPステータスコード 200 OK が返却されることを確認します。

  • 出力されたファイアウォールインスタンスの id をメモします。※ reallocation_needed が「true」の全ファイアウォールに対して後述の再配置操作が必要です。


1.2.4.3 ファイアウォールの再配置

※{region} ： 対象リージョン名 , {virtual_network_appliance_id} ： 対象ファイアウォールのID , {your_token} ： 認証トークン

$ curl -i -X POST https://virtual-network-appliance-{region}-ecl.api.ntt.com/v1.0/virtual_network_appliances/{virtual_network_appliance_id}/action \
 -H "Accept: application/json" \
 -H "Content-Type: application/json" \
 -H "X-Auth-Token: {your_token}" \
 -d '{"reallocate": null}'

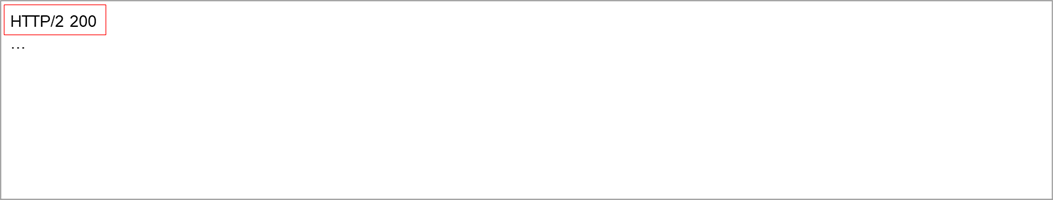

  • HTTPステータスコード 200 OK が返却されることを確認します。


1.2.4.4 移行が完了したことの確認

※{region} ： 対象リージョン名 , {virtual_network_appliance_id} ： 対象ファイアウォールのID , {your_token} ： 認証トークン

$ curl -i -X GET https://virtual-network-appliance-{region}-ecl.api.ntt.com/v1.0/virtual_network_appliances/{virtual_network_appliance_id} \
 -H "Accept: application/json" \
 -H "X-Auth-Token: {your_token}"

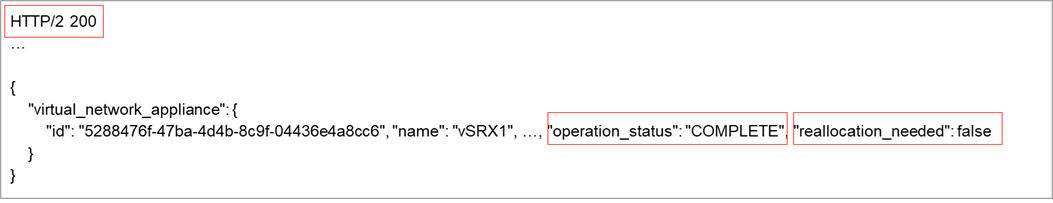

  • HTTPステータスコード 200 OK が返却されることを確認します。

  • operation_status が「COMPLETE」になっていることを確認します。※「PROCESSING」の場合は再配置が実行中のため、時間をおいて再度 Show Virtual Network Appliance API を実行してください。

  • reallocation_needed が「false」になっていることを確認します。


1.2.5 切り戻し方法

  • 切り戻しの機能は提供しておりません。


1.2.6 手順通り進まない場合の対処方法


以上
