3. 【プレミアム】FICリソースとは¶
Flexible InterConnect(以下FIC)のご利用にあたっては、お客さまの用途に応じて、 テナント ごとに各種のFICリソースを導入します。
代表的なFICリソースとしては、データセンターなどからイーサネット専用線でFICに接続するための物理ポートに対応する FIC-Port 、接続先事業者およびVPNサービスへのL3接続やFIC内での経路制御に必要な FIC-Router 、FIC-Port/FIC-Routerから接続先事業者およびVPNサービスへの接続やFIC-Port/FIC-RouterなどのFICリソース間での接続に利用する FIC-Connection があります。
さらに、お客さまのネットワーク構成によっては、FIC-Router内でのフィルタリングやNATの機能が必要になる場合があります。そのためのFICリソースとして、FIC-Routerのコンポーネントという形で FIC-FW と FIC-NAT が用意されています。

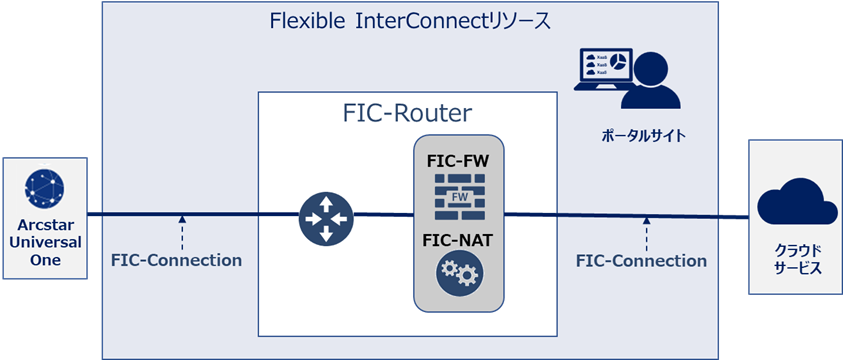

図 3.1 さまざまなFICリソース¶
3.1. FIC-Portの概要¶
FIC-Portは、お客さま拠点からの物理回線を終端してFICへと接続するために購入いただくFICリソースです。 FIC-Portを購入 いただくことで、お客さま拠点から各種接続先事業者やFIC-Routerへの、FICを経由した接続(FIC-Connection)が利用できます。 1つのFIC-Portごとに、VLANによって16～512のFIC-Connectionを購入いただけます。
お客さま拠点とFIC-Portを接続する物理回線(Nexcenter Connect Metro、またはArcstar Universal Oneイーサネット専用線)は、お客さまにてご用意ください。 その際、FIC-Portと対向するお客さま側の機器は、VLANタグ(IEEE802.1Q)に対応している必要があります。
FIC-Portの購入方法や設定方法については FIC-Portについて で説明します。
注釈
FICプレミアムは冗長構成が必須のため、RoleがPrimary/SecondaryのFIC-Portをそれぞれご購入ください。FIC-Portの収容系の選択に関しては こちら をご参照ください。
3.2. FIC-Routerの概要¶
FIC-Routerは、FICにおいてIPアドレスによる経路制御を担うFICリソースであり、仮想的なBGPルーターとして機能します。 お客さま側でルーター機器を導入することなく、各種接続先事業者との直接接続で要求されるBGP接続を可能にします。
1つのFIC-Routerは、それぞれ別々のルーティングテーブルを保持する8つの仮想ルーターに区分されています。 これら8つの仮想ルーターのことを「 Routing Group 」と呼びます。
1つのRouting Groupには、最大で16のFIC-Connectionを接続できます。 また、同一のFIC-Router内のRouting Group同士は、FIC-NATやFIC-FWによって接続できます。 Routing GroupとFIC-NAT/FIC-FWを活用することで、複数の接続先事業者との直接接続を実現可能です。
FIC-Routerの購入方法や設定方法については FIC-Routerについて で説明します。
3.3. FIC-NATおよびFIC-FWの概要¶
FIC-Routerでは、最大で8つの Routing Group を利用できます。これらRouting Groupは、それぞれ別々のルーティングテーブルを保持しており、互いに独立して経路制御を行えます。 これにより、異なるIPアドレス空間をまたがったパケットの転送やフィルタリングが可能になっています。
Routing Group間でのIPアドレスの変換には、「FIC-NAT」と呼ばれるFICリソースを利用します。 複数の接続先事業者を利用している場合など、経路数を抑えるためにRouting Group間でフィルタリングが必要になる場合には、「FIC-FW」と呼ばれるFICリソースを利用します。
FIC-NATおよびFIC-FWは、FIC-Routerに対するコンポーネントとして提供されています。 FIC-FWの購入方法や設定方法については FIC-FWについて で、FIC-NATの購入方法や設定方法については FIC-NATについて で説明します。
3.4. FIC-Connectionの概要¶
接続元のFIC-Routerから接続先である各種接続先事業者やFIC-PortなどのFICリソースへの接続には、それぞれ専用のFIC-Connectionを購入いただきます。 接続先事業者のConnecting Pointや接続に利用するIPアドレス、BGPの属性や経路フィルタといった経路情報は、FIC-Connectionの購入時に設定します。
注釈
- FICから見たときの内部を「接続元」、FIC-Connectionを利用して接続する各種接続先事業者やFICリソースを「接続先」と呼びます。たとえば、お客さま拠点と物理回線で接続しているFIC-Portと、FIC内部のFIC-Routerを接続する場合には、FIC-Routerが接続元、FIC-Portが接続先になります。
- 接続先によって、構築可能な構成が異なります。各FIC-Connectionの詳細については 詳細情報 をご参照ください。
FIC-Connection共通の設定方法や廃止方法については FIC-Connectionについて で説明します。各FIC-Connnectionの購入方法については、それぞれの購入方法について説明したセクションを ご参照ください。
