「SIM」メニューの操作

SIMの状態を管理します。


SIMの一覧表示

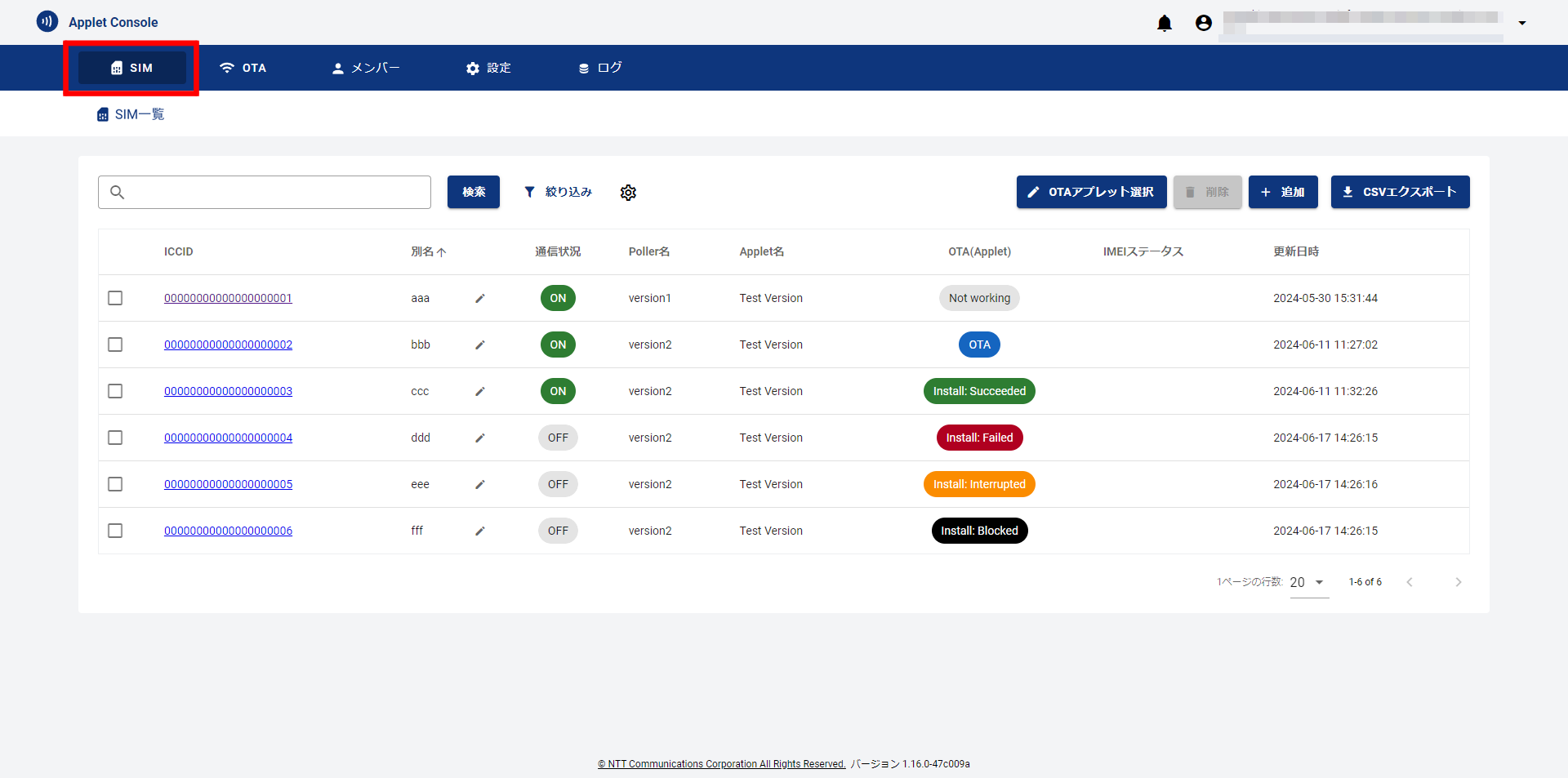

  1. SIMを一覧で表示します。

    • 一覧の情報に更新があった場合は、該当行の背景色が変化し通知します。

    • 歯車のアイコンを押すと、一覧に表示される項目の表示・非表示を切り替えることが可能です。

    ../_images/SIM1.png

    SIM一覧の表示項目

    要素

    説明

    ステータス内容

    ICCID

    SIMカードの識別子

    別名

    SIMの識別用の名称

    通信状況

    通信状況を表示する(デフォルトは15分更新)
    On : 通信中
    Off : 切断中

    Poller名

    OTAメニューで設定したPollerの名称

    OTA(Poller)
    PollerのOTA実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted
    Blocked

    Standby Poller
    最後にポーリングが行われたタイミングで、Standby Pollerが存在するかを表示する
    デフォルトでは非表示
    Installed
    Not Installed

    ポーリング日時
    最後にポーリングが行われた日時

    Applet種別
    OTAメニューで設定したアプレットの種別
    デフォルトでは非表示

    Applet名

    OTAメニューで設定したアプレットの名称

    OTA(Applet)
    AppletのOTA実行状況
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    STORE DATA(Applet)
    AppletのSTORE DATA実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    RFM(Applet)
    AppletのRFM実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    IMEIステータス

    IMEIに変更があったことを示す

    Changed : IMEIが変更された状態

    IMSI
    加入者の識別子
    デフォルトでは非表示

    MSISDN
    電話番号
    デフォルトでは非表示

    IMEI
    機器の固有識別番号
    デフォルトでは非表示

    RSRP
    基準信号受信電力
    デフォルトでは非表示
    -44 ～ -140 (dBm)
    -44dBmが最も強く、-140dBmが最も弱い

    RSRQ
    基準信号受信品質
    デフォルトでは非表示
    -3 ～ -19.5 (dB)
    -3dBが最も良く、-19.5dBが最も悪い

    LAC
    携帯電話の基地局の地域コード
    デフォルトでは非表示

    Cell ID
    基地局の識別子
    デフォルトでは非表示

    更新日時

    SIMの情報が作成または更新された日時

    SIM一覧の表示項目 OTA詳細(Poller)

    要素

    説明

    ステータス内容

    アンインストールPoller名
    OTAメニューで設定したアンインストール対象のPollerの名称
    デフォルトでは非表示

    アンインストール(Poller)
    Pollerのアンインストールの実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted
    Blocked

    インストールPoller名
    OTAメニューで設定したインストール対象のPollerの名称
    デフォルトでは非表示

    インストール(Poller)
    Pollerのインストールの実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    SIM一覧の表示項目 OTA詳細(Applet)

    要素

    説明

    ステータス内容

    アンインストールApplet種別
    OTAメニューで設定したアンインストール対象のアプレットの種別
    デフォルトでは非表示

    アンインストールApplet名
    OTAメニューで設定したアンインストール対象のアプレットの名称
    デフォルトでは非表示

    アンインストール(Applet)
    Appletのアンインストール実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    インストールApplet種別
    OTAメニューで設定したインストール対象のアプレットの種別
    デフォルトでは非表示

    インストールApplet名
    OTAメニューで設定したインストール対象のアプレットの名称
    デフォルトでは非表示

    インストール(Applet)
    Appletのインストール実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

SIMの検索

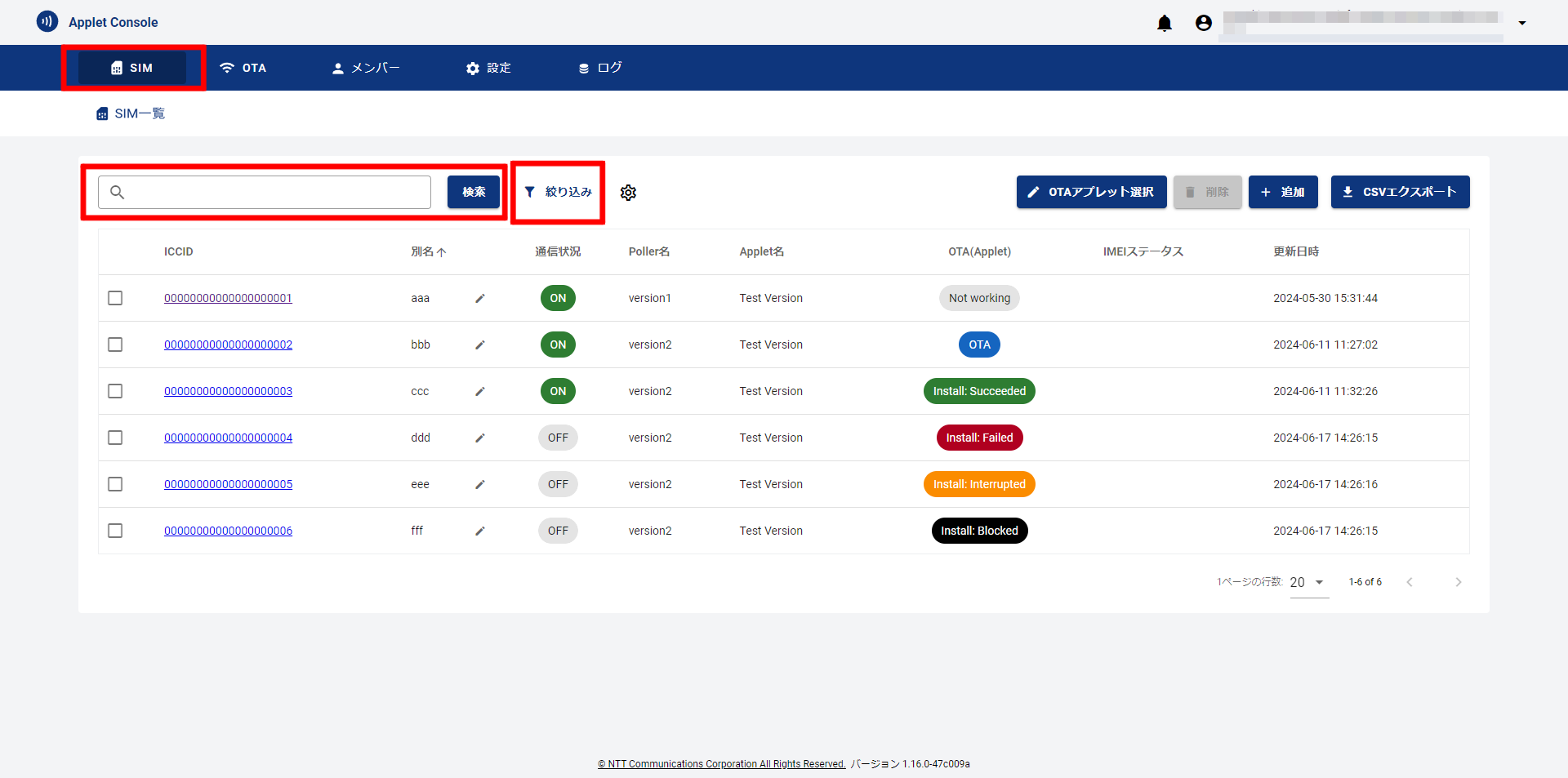

  1. 検索欄に入力した文字列で、部分一致検索ができます。
    ../_images/SIM2.png

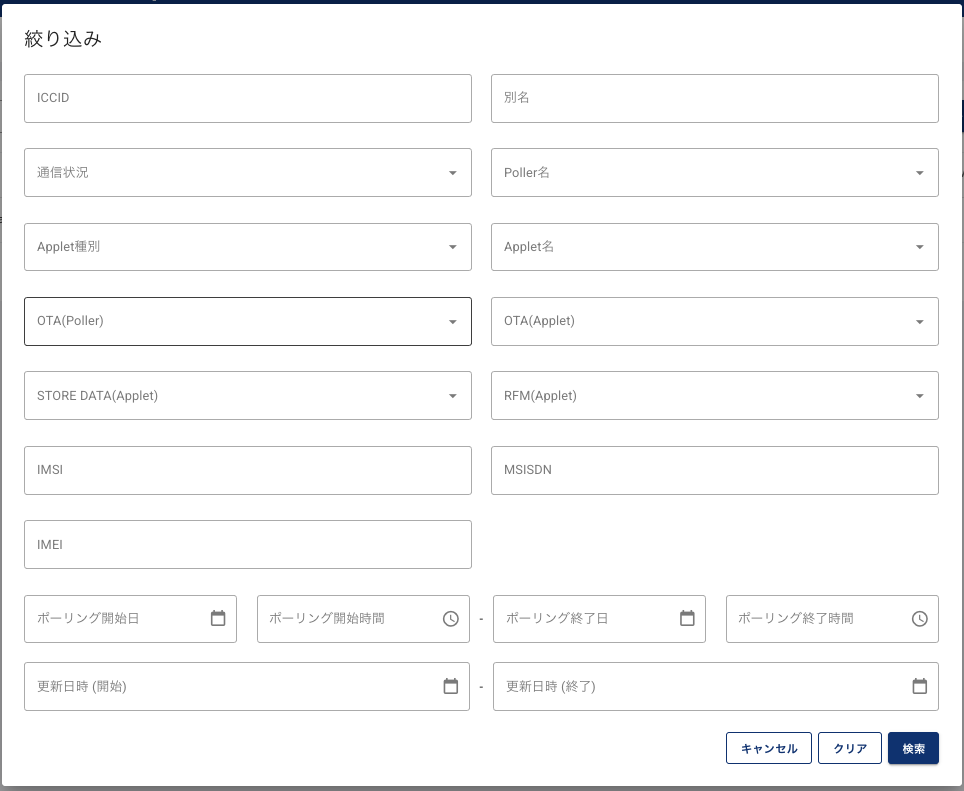

  2. 詳細検索を行う場合は、「絞り込み」をクリックすることで、表示条件を指定することができます。
    ../_images/SIM3.png

注釈

  • 絞り込み条件「Poller名」「Applet種別」の選択肢内の「未設定」は、いずれもOTA設定が無いSIMを特定するための条件です。


SIMの詳細

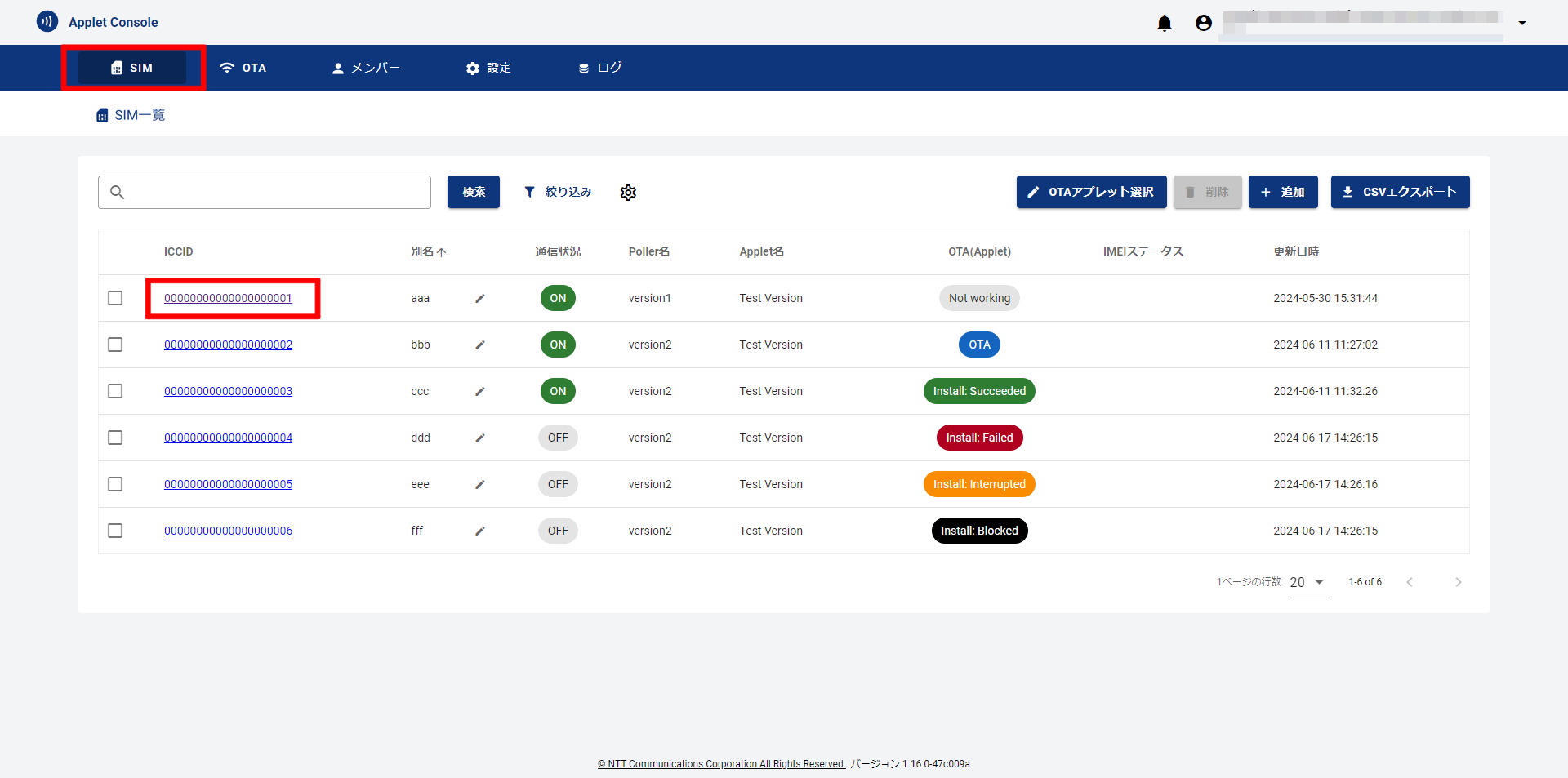

  1. 一覧に表示されている「ICCID」をクリックすることで、各SIMの詳細情報の表示します。
    ../_images/SIMDetail1.png
  2. 表示する詳細情報は下記のとおりです。
    SIM詳細の表示項目(SIM)

    要素

    説明

    ステータス内容

    ICCID

    SIMカードの識別子

    IMEIステータス

    IMEIに変更があったことを示す

    Changed : IMEIが変更された状態

    通信状況

    通信状況を表示する(デフォルトは15分更新)
    On : 通信中
    Off : 切断中

    IMSI

    加入者の識別子

    電話番号(MSISDN)

    電話番号

    PAR-AID

    SIMに設定されているPAR-AID

    OEM-AID

    SIMに設定されているOEM-AID

    SIM詳細の表示項目(デバイス)

    要素

    説明

    ステータス内容

    IMEI

    機器の固有識別番号

    RSRP

    基準信号受信電力

    -44 ～ -140

    RSRQ

    基準信号受信品質

    -3 ～ -19.5

    SIM詳細の表示項目(Poller)

    要素

    説明

    ステータス内容

    Poller名

    OTAメニューで設定したPollerの名称

    OTA(Poller)

    PollerのOTA実行状況を表示する
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    Standby Poller
    最後にポーリングが行われたタイミングで、Standby Pollerが存在するかを表示する
    デフォルトでは非表示
    Installed
    Not Installed

    ポーリング日時
    最後にポーリングが行われた日時

    アンインストールPoller名
    OTAメニューで設定したアンインストール対象のPollerの名称
    デフォルトでは非表示

    アンインストール(Poller)
    Pollerのアンインストールの実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted
    Blocked

    インストールPoller名
    OTAメニューで設定したインストール対象のPollerの名称
    デフォルトでは非表示

    インストール(Poller)
    Pollerのインストールの実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    SIM詳細の表示項目(アプレット)

    要素

    説明

    ステータス内容

    Applet種別

    OTAメニューで設定したアプレットの種別

    Applet名

    OTAメニューで設定したアプレットの名称

    OTA(Applet)

    AppletのOTA実行状況を表示する
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    アンインストールApplet種別
    OTAメニューで設定したアンインストール対象のアプレットの種別
    デフォルトでは非表示

    アンインストールApplet名
    OTAメニューで設定したアンインストール対象のアプレットの名称
    デフォルトでは非表示

    アンインストール(Applet)
    Appletのアンインストール実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    インストールApplet種別
    OTAメニューで設定したインストール対象のアプレットの種別
    デフォルトでは非表示

    インストールApplet名
    OTAメニューで設定したインストール対象のアプレットの名称
    デフォルトでは非表示

    インストール(Applet)
    Appletのインストール実行状況
    デフォルトでは非表示
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    STORE DATA(Applet)

    AppletのSTORE DATA実行状況を表示する
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    RFM(Applet)

    AppletのRFM実行状況を表示する
    Ready
    Not working
    OTA
    Succeeded
    Failed
    Interrupted

    SIM詳細の表示項目(地図)

    要素

    説明

    LAC

    携帯電話の基地局の地域コード

    Cell ID

    基地局の識別子

    MCC

    モバイル国コード

    MNC

    モバイルネットワークコード

    精度

    位置情報の精度

    マップ

    取得した位置情報をGoogleMap上に表示する

    注釈

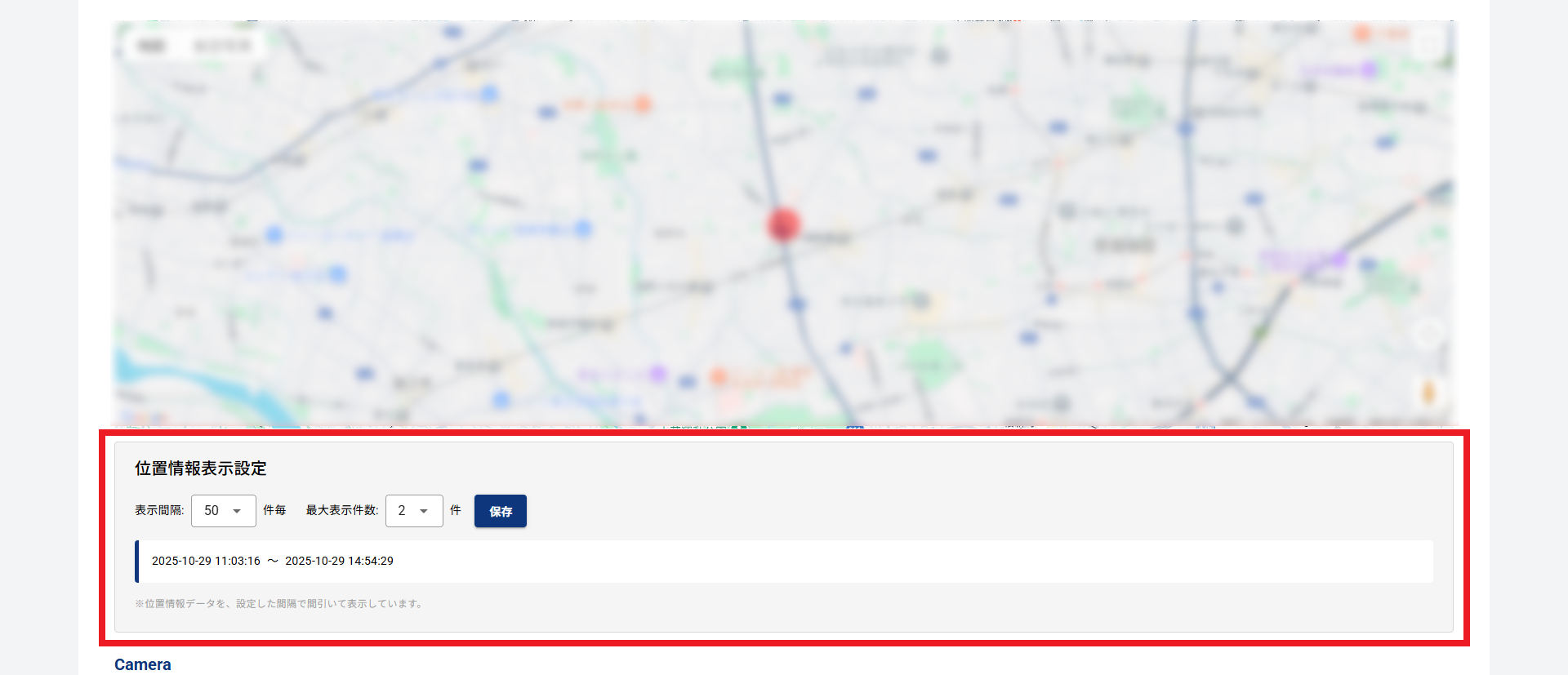

    地図上には、「設定」＞「SIM」タブの「位置情報の最大表示数」で設定した数の直近の位置情報履歴が表示されます。 設定方法は、 こちら をご確認ください。


    SIM詳細の表示項目(Telemetryログ)

    要素

    説明

    作成日時

    ログを記録した日時を表示する

    メッセージ
    TelemetryのAppletから受信したメッセージを表示する
    クリックすることでログの詳細を表示する

    コピー
    コピーボタンをクリックすることで、JSON形式のログデータをクリップボードにコピーできる

    SIM詳細の表示項目(Pollerログ)

    要素

    説明

    作成日時

    ログを記録した日時を表示する

    メッセージ
    Pollerのアクセス履歴をログとして表示する
    クリックすることでログの詳細を表示する

    コピー
    コピーボタンをクリックすることで、JSON形式のログデータをクリップボードにコピーできる

    SIM詳細の表示項目(OTAログ)

    要素

    説明

    作成日時

    ログを記録した日時を表示する

    メッセージ
    OTAの実行結果をログとして表示する
    クリックすることでログの詳細を表示する

    コピー
    コピーボタンをクリックすることで、JSON形式のログデータをクリップボードにコピーできる

    注釈

    ログ保存期間と取得方法の留意事項については、こちら をご確認ください。

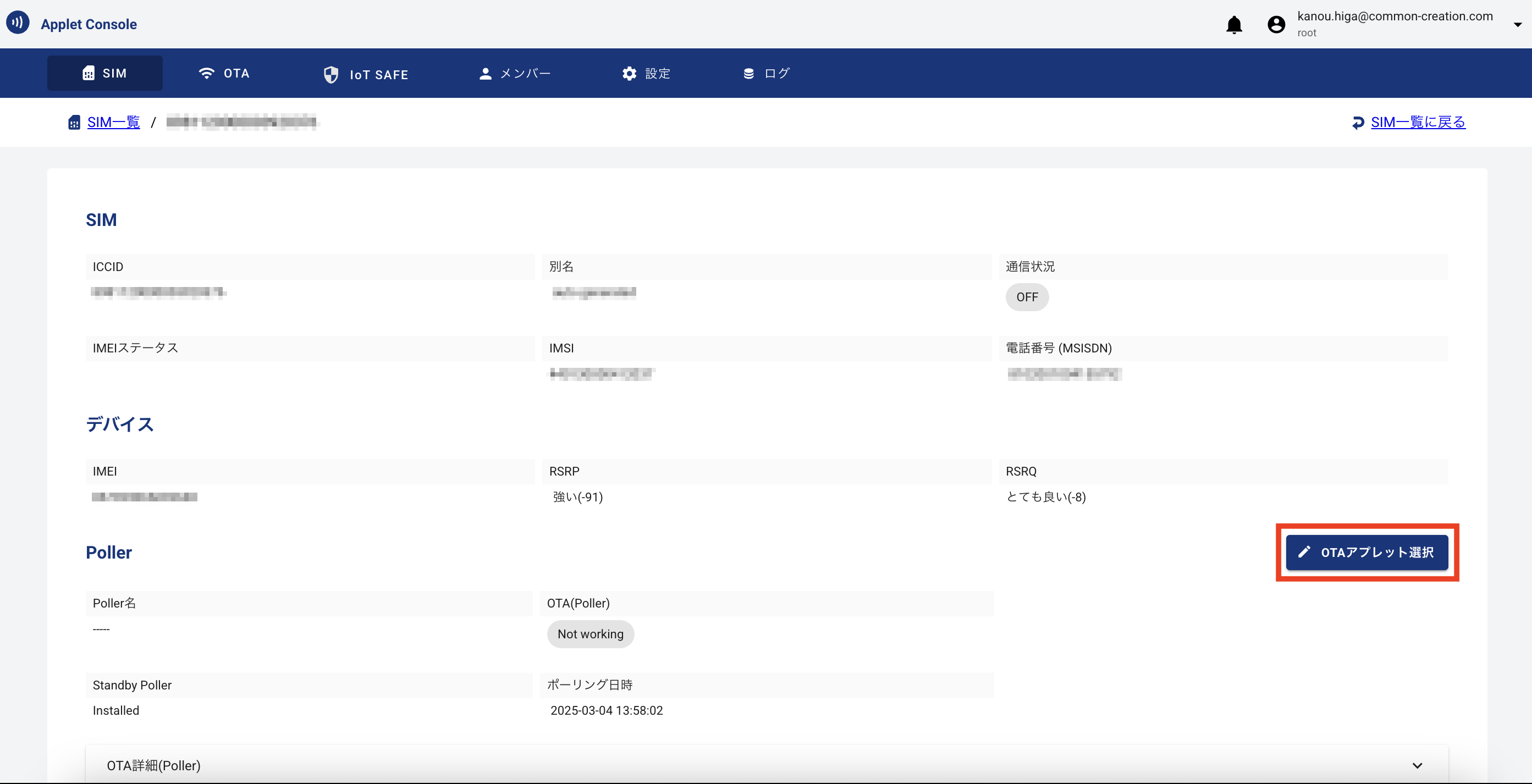

「OTAアプレット選択」ボタン

Poller または アプレットの横にある「OTA実行」ボタンから個別にOTAアプレットの選択ができます。 設定方法は、 こちら をご確認ください。

../_images/SIMDetail2.png

「OTA中止」ボタン

「OTA(Poller)」「OTA(Applet)」のステータスが「Install: Ready」の場合、「OTA中止」ボタンをクリックすることで、OTAを中止することができます。

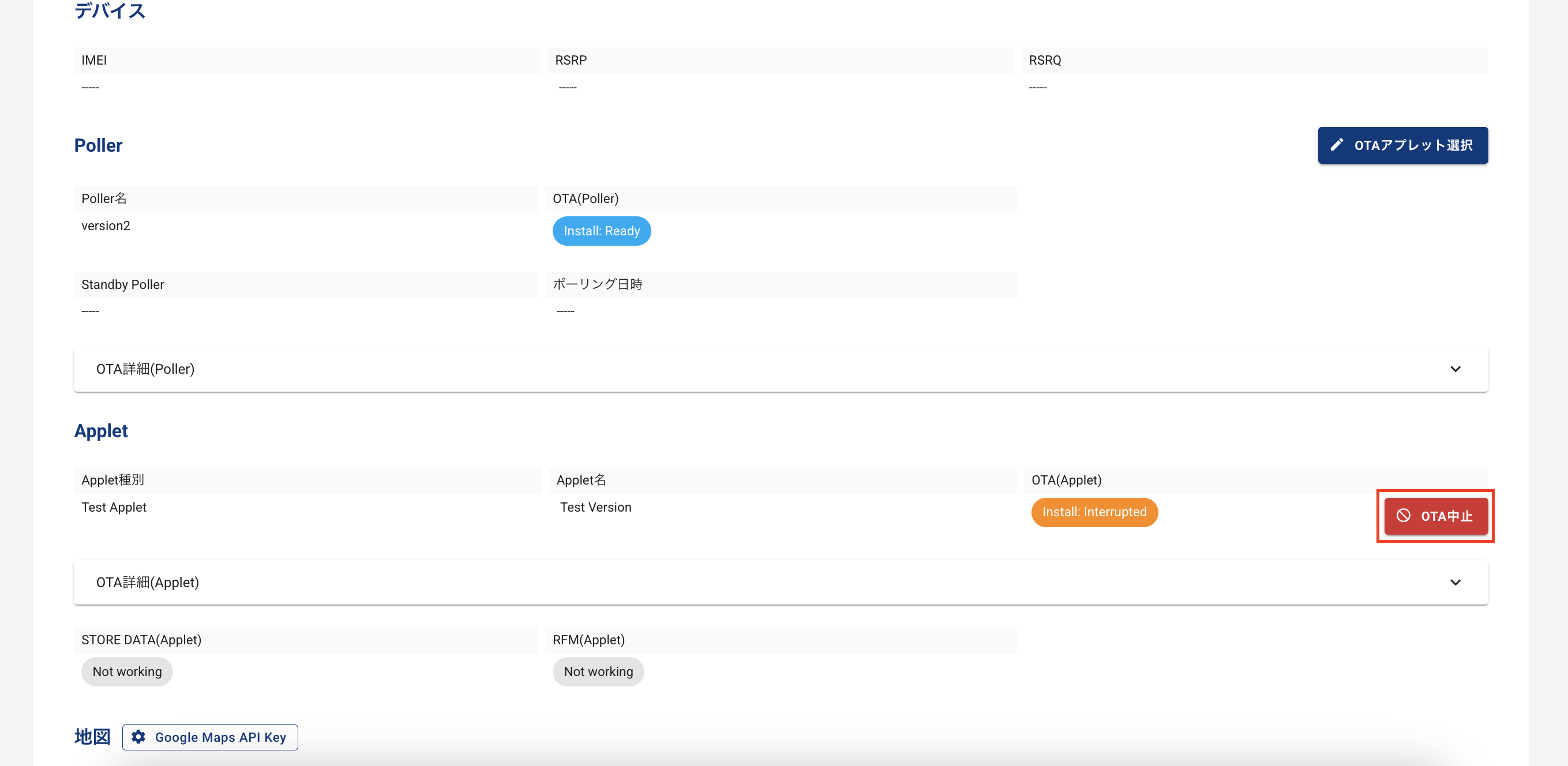

  1. 「OTA中止」ボタンをクリックします。
    ../_images/SIMDetail3.png

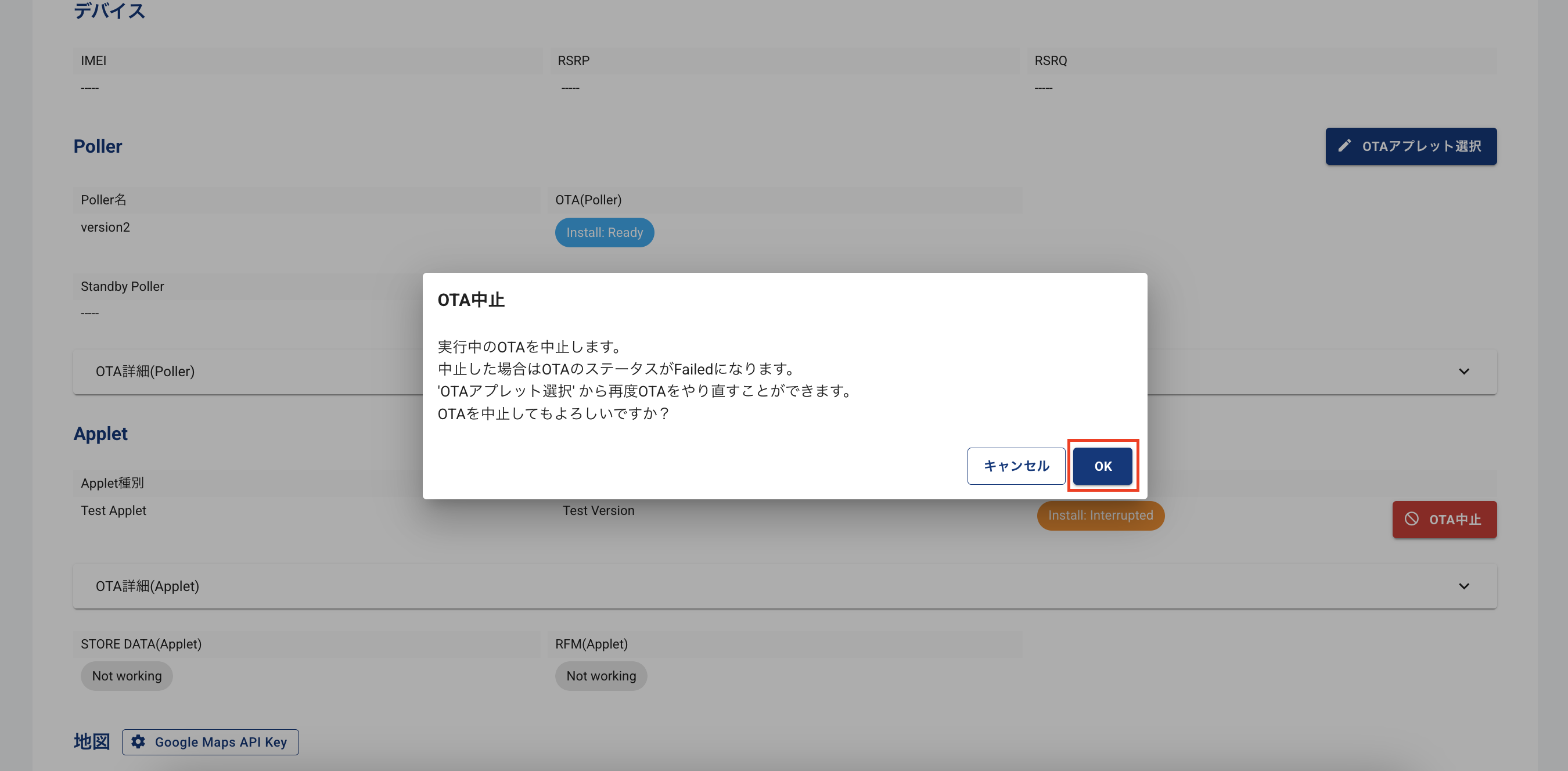

  2. 確認画面で「OK」ボタンをクリックします。
    ../_images/SIMDetail4.png

注釈

  • ステータスが「Install: Ready」の状態でOTA中止を実行した場合、OTA設定前のステータスに遷移します。

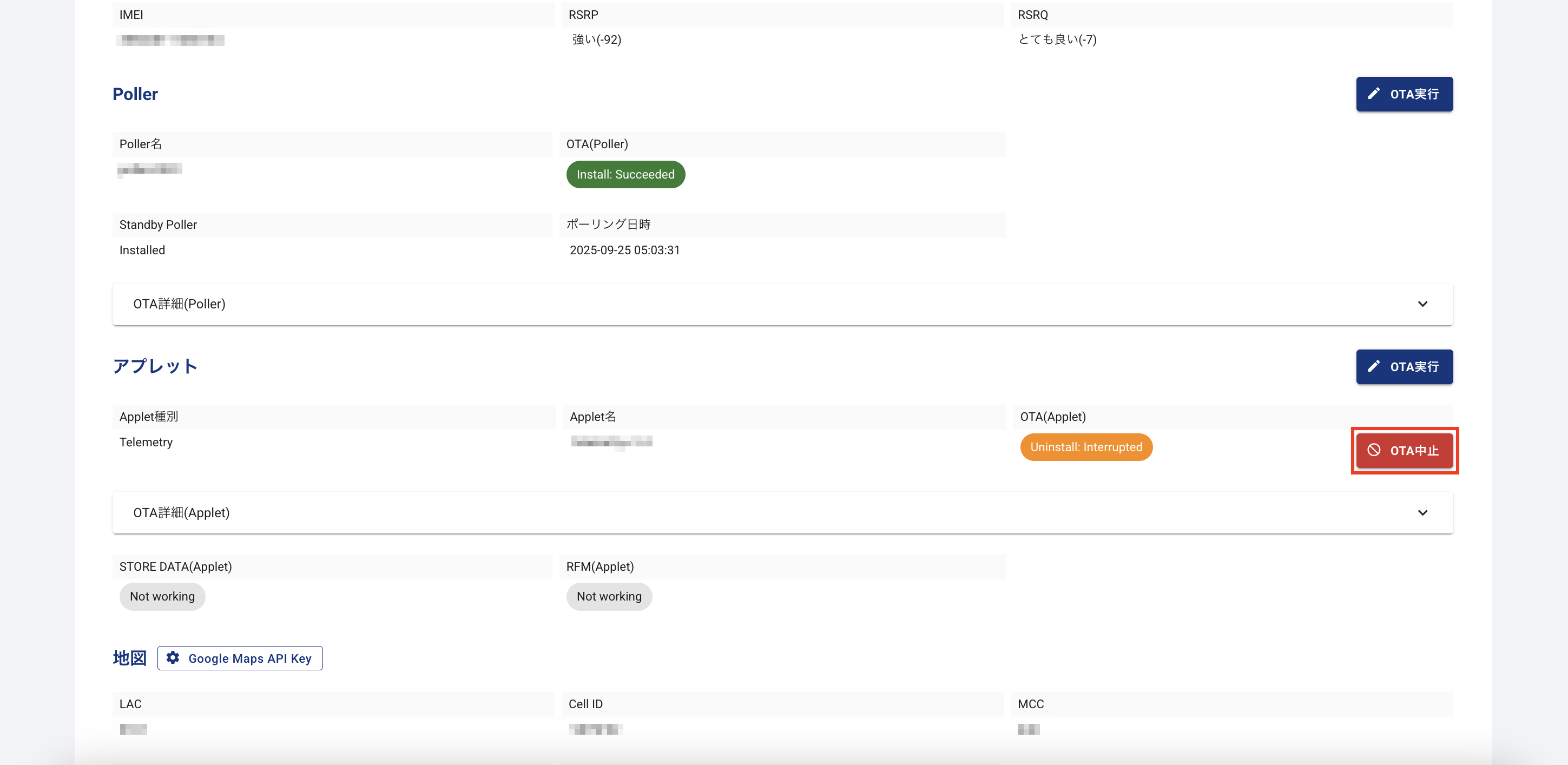

また、「OTA(Poller)」「OTA(Applet)」「STORE DATA(Applet)」「RFM(Applet)」が「Interrupted」の場合も、「OTA中止」ボタンをクリックすることで、OTAを中止することができます。


  1. 「OTA中止」ボタンをクリックします。
    ../_images/SIMDetail5.png
  2. 確認画面で「OK」ボタンをクリックします。
    ../_images/SIMDetail4.png

注釈

  • ステータスが「Interrupted」の状態でOTA中止を実行した場合、強制的にステータスが「Failed」へ遷移します。


SIMの追加

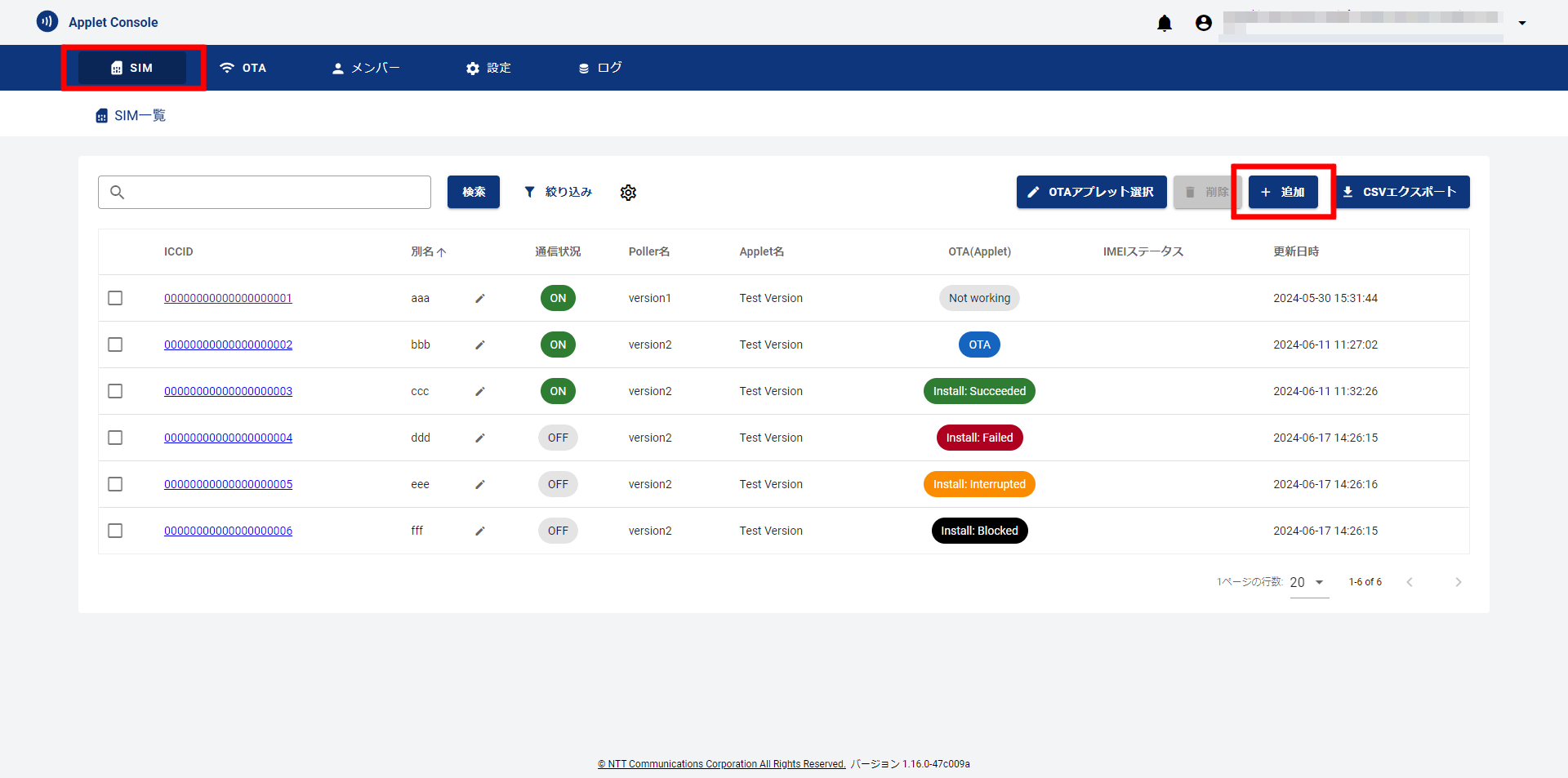

  1. 「追加」ボタンをクリックします。
    ../_images/SIMAdd1.png

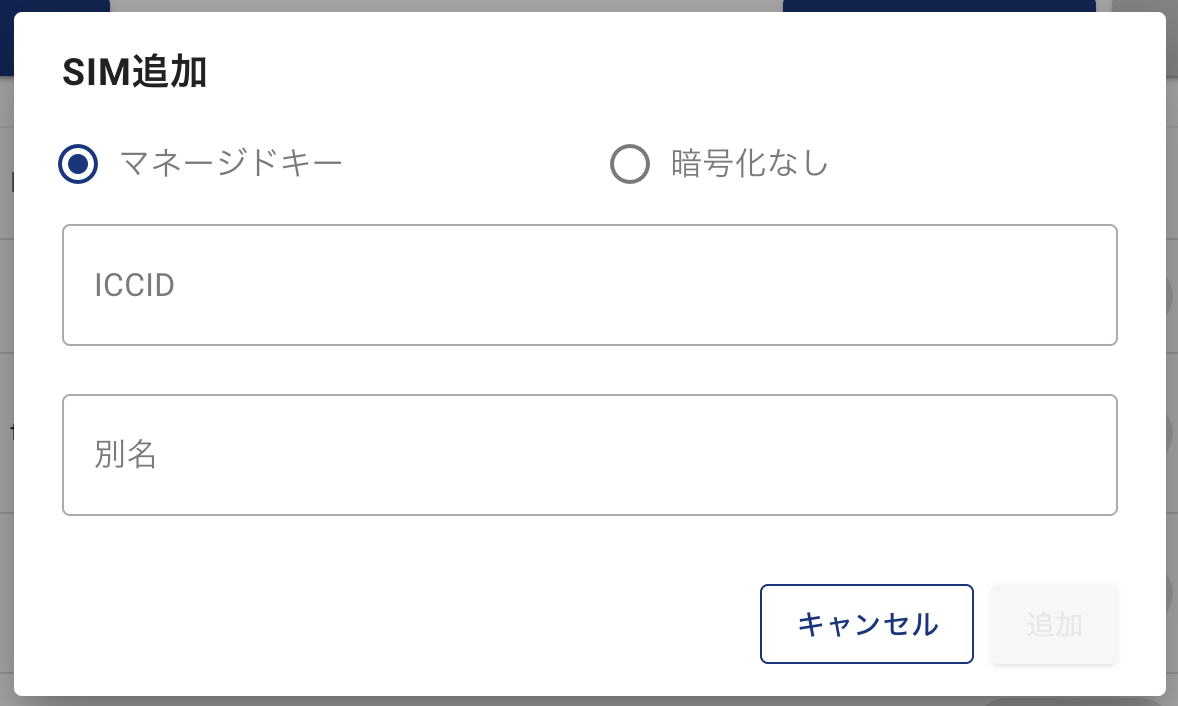

  2. 詳細画面で「ICCID」と「別名」を入力します。

    • 「マネージドキー」では、SIMに設定された鍵を用いて通信を暗号化します。

    • 「暗号化なし」では、通信を暗号化しません。
      ../_images/SIMAdd2.png

注釈

  • 登録されていないSIMから通信があった場合は、自動的にSIM一覧に追加されます。


SIMの削除

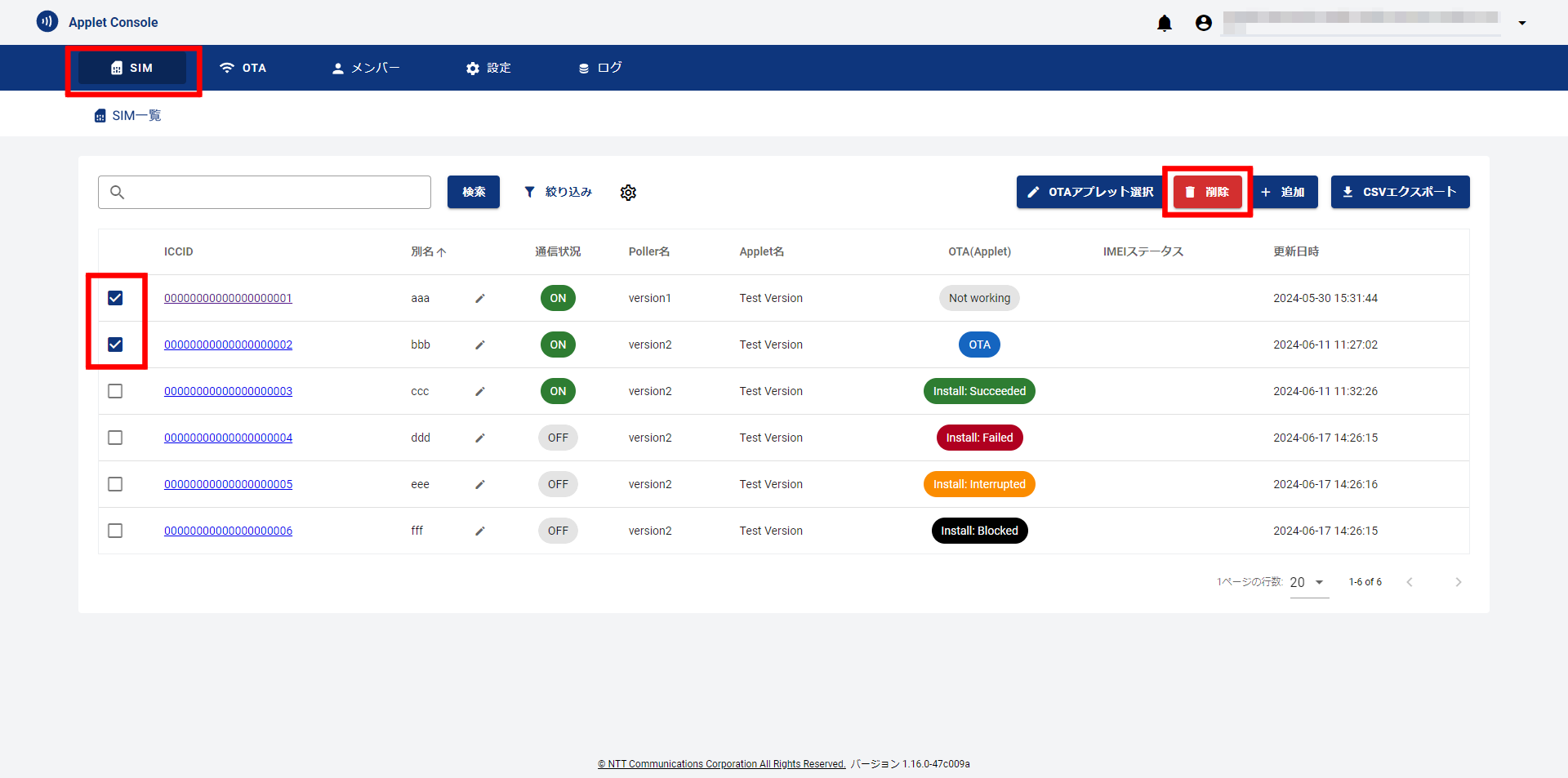

  1. チェックボックスにチェックを入れ、「削除」ボタンをクリックします。
    ../_images/SIMDelete1.png

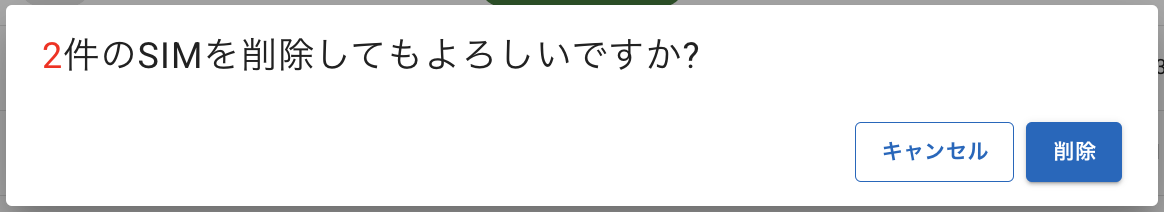

  2. ポップアップの内容を確認し、「削除」ボタンをクリックします。
    ../_images/SIMDelete2.png

CSVエクスポート

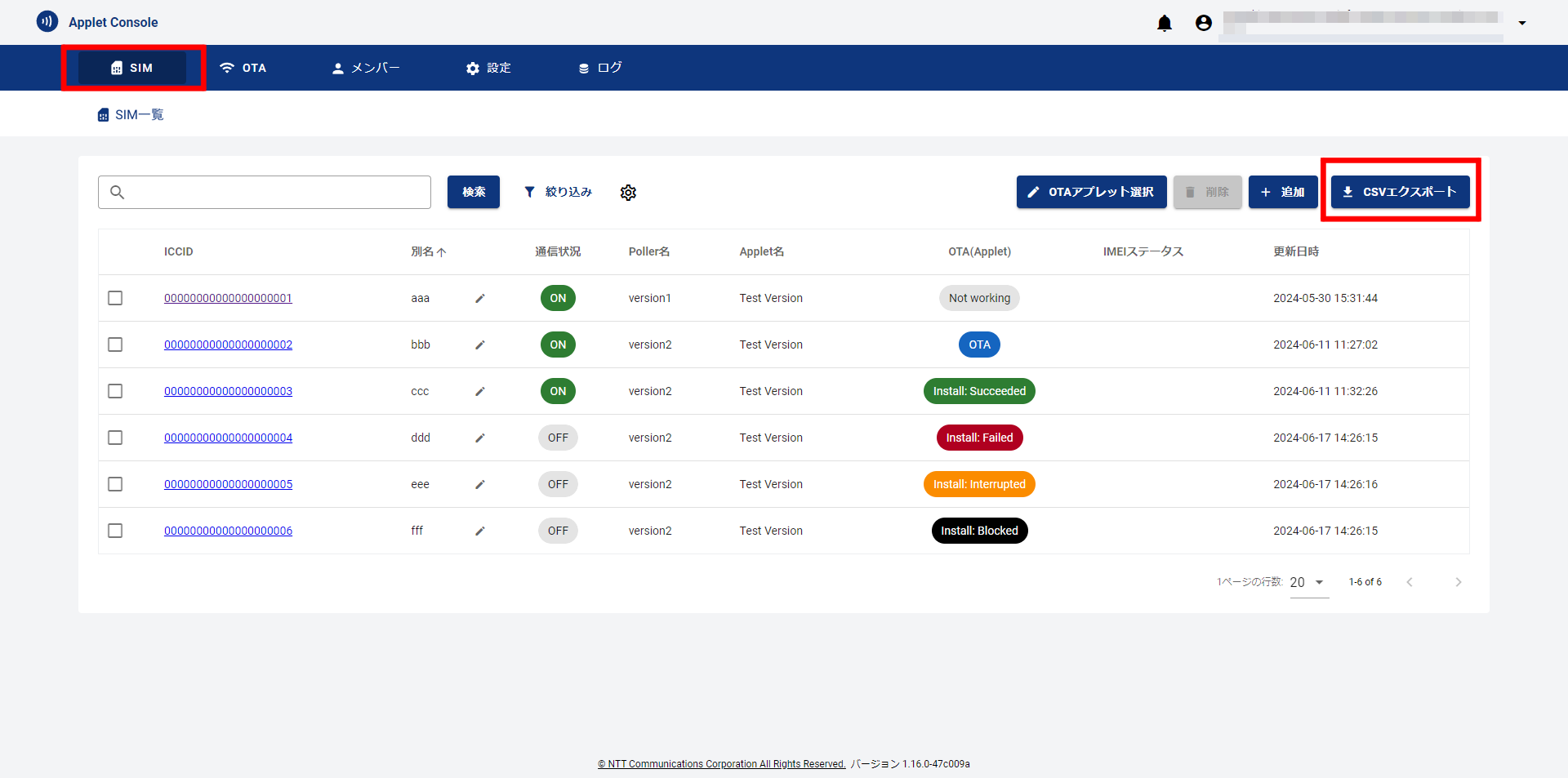

  1. 「CSVエクスポート」ボタンをクリックすると、一覧の情報をUTF-8(LF)形式のCSVファイルでダウンロードすることができます。
    ../_images/SIMCSV1.png

複数のSIMに対してOTAを設定する

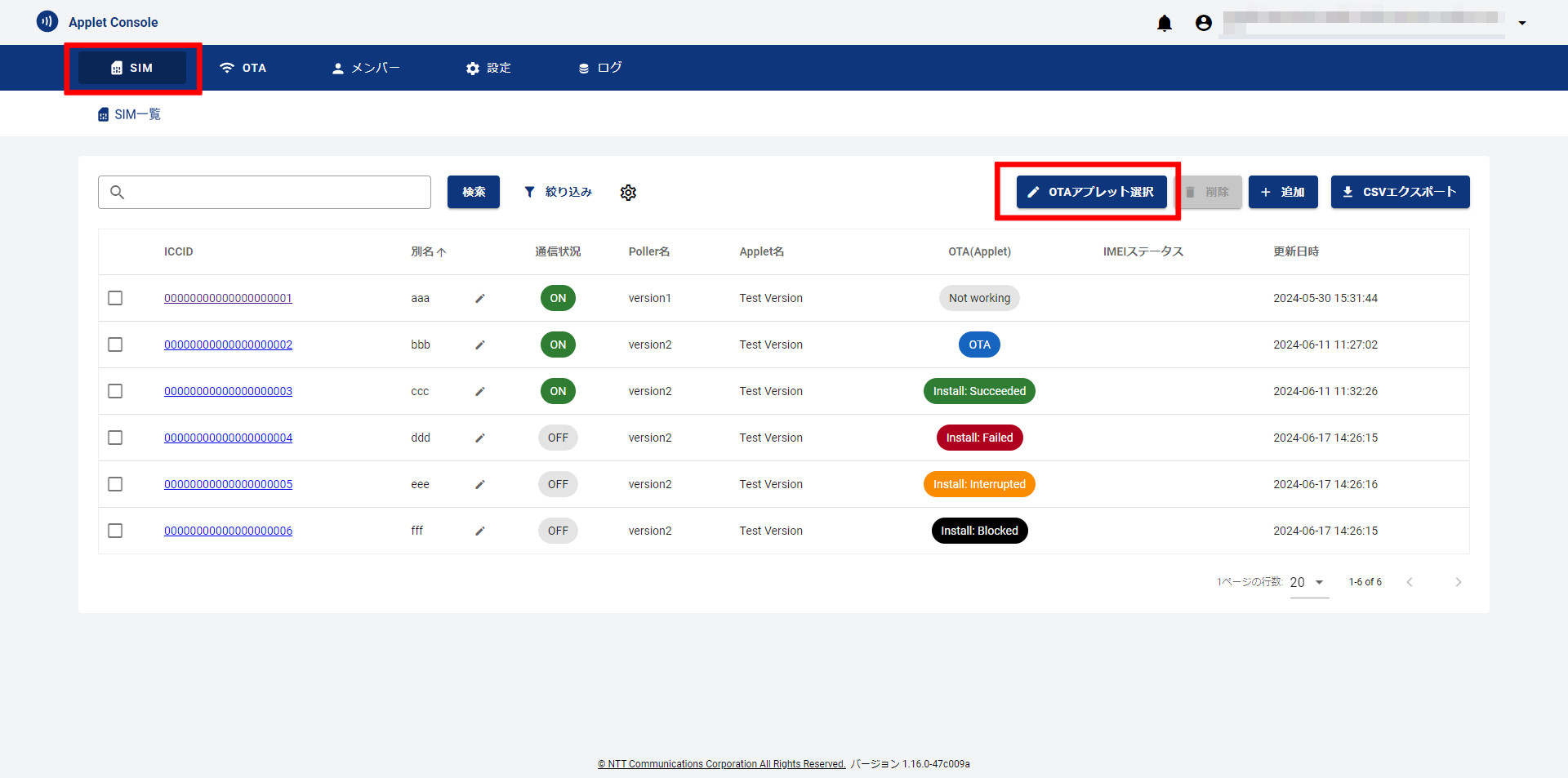

  1. SIM一覧から「OTA実行(Poller)」または「OTA実行(Applet)」ボタンをクリックすると、アプレット選択画面が表示されます。
    ../_images/SIMApplet1.png

注釈

  • OTA実行(Poller)をクリックすると、Pollerアプレットの選択画面が表示されます。

  • OTA実行(Applet)をクリックすると、Telemetry等 Poller以外のアプレット選択画面が表示されます。

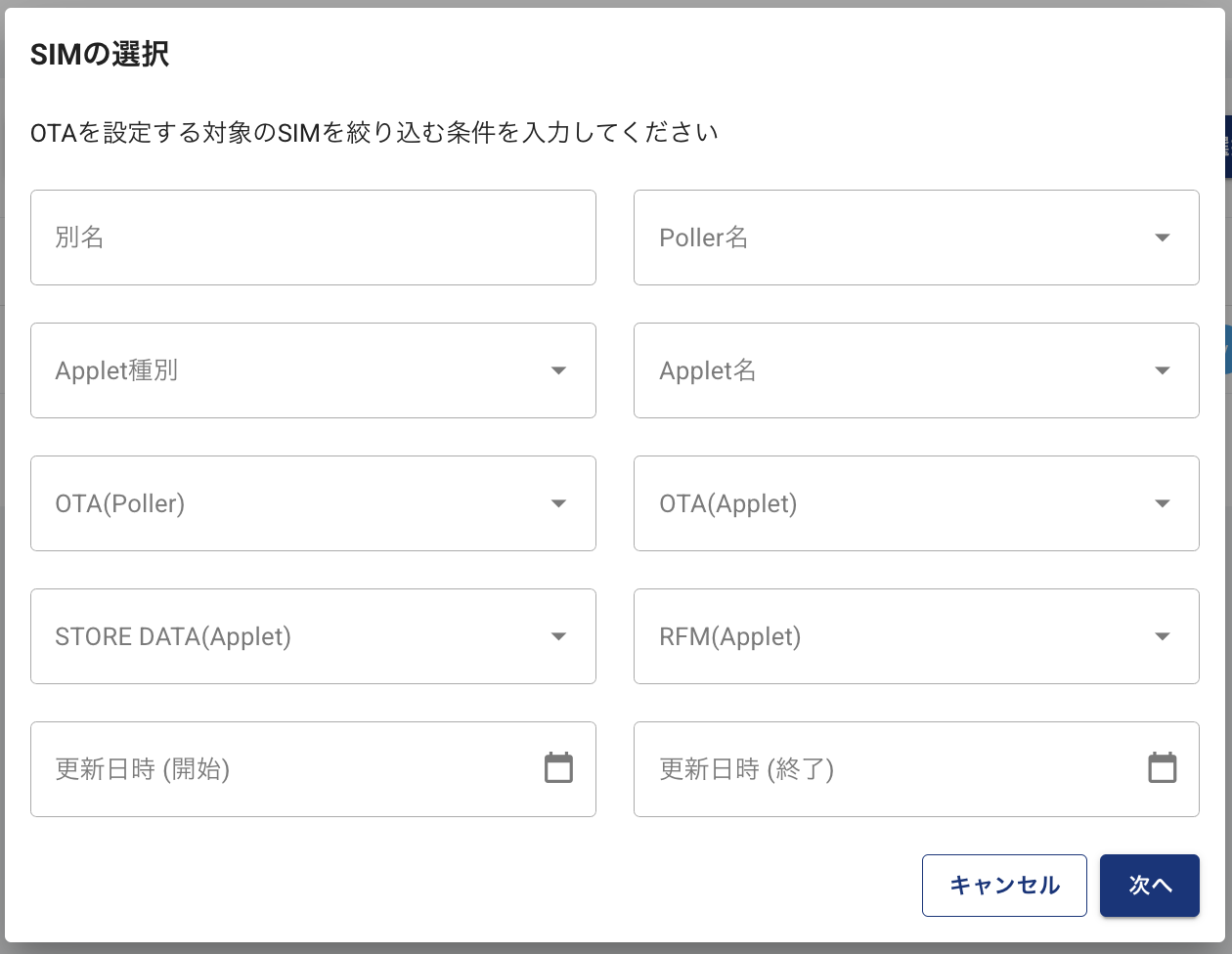

  1. OTAアプレット選択画面で、設定対象のSIMを条件で指定します。
    ../_images/SIMApplet2.png
  2. OTAアプレット選択画面で、OTAを行うアプレットを選択し、「確認」ボタンをクリックします。

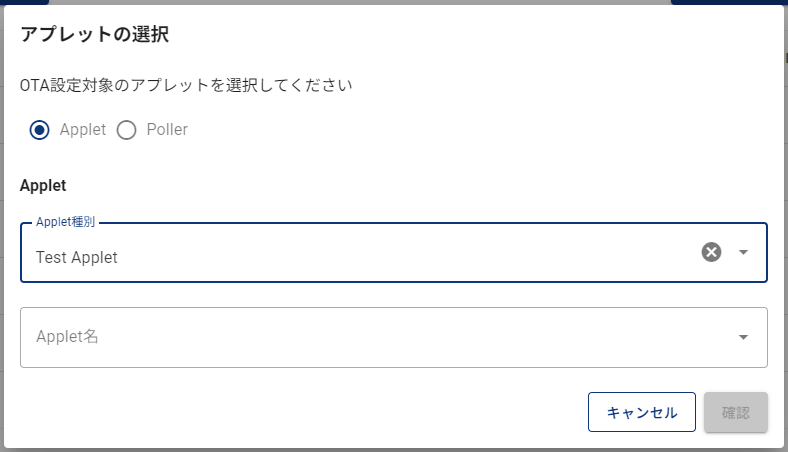

    • OTA実行(Poller)から遷移した場合

    ../_images/SIMApplet3-1.png

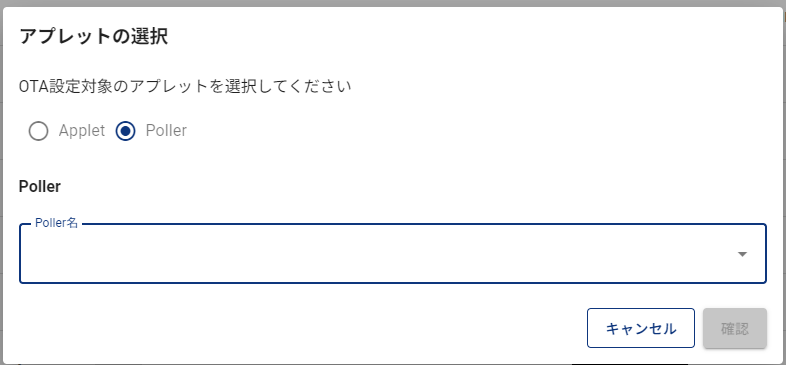

    • OTA実行(Applet)から遷移した場合

    ../_images/SIMApplet3-2.png
    OTA実行(Poller)の表示項目

    要素

    説明

    Poller名

    OTAメニューで設定したPollerの名称を選択します。

    OTA実行(Applet)の表示項目

    要素

    説明

    変更種別
    インストール : OTAを実行するアプレットの設定を行います。
    アンインストール : 現在インストール済みのアプレットをアンインストールします。

    Applet種別
    OTAメニューで設定したAppletの種別を選択します。

    Applet名

    OTAメニューで設定したAppletの名称を選択します。

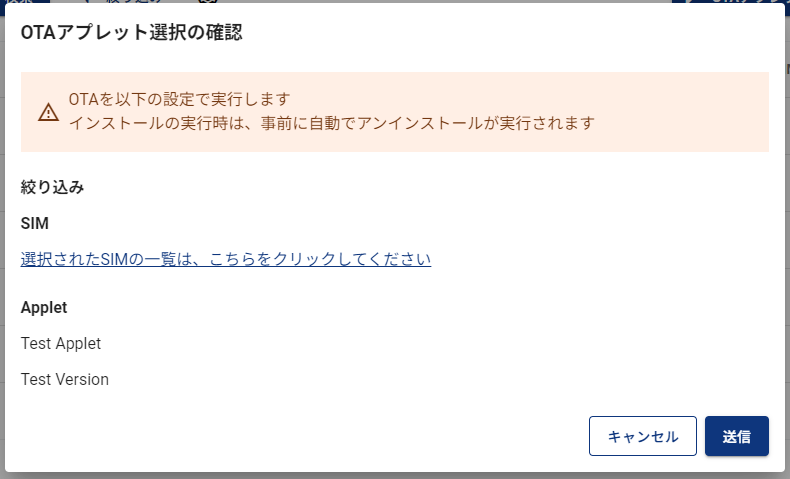

  3. OTAアプレット選択画面で、選択した内容が正しいか確認し、「送信」ボタンをクリックします。
    ../_images/SIMApplet4.png

単一のSIMに対してOTAを設定する

  1. SIM詳細画面からPoller または アプレットの横にある「OTA実行」ボタンをクリックすると、OTA実行画面が表示されます。
    ../_images/SIMDetail2.png
  2. OTAアプレット選択画面で、OTAを行うアプレットを選択し「確認」ボタンをクリックします。設定項目については、 こちら をご確認ください。
    ../_images/SIMApplet3-1.png

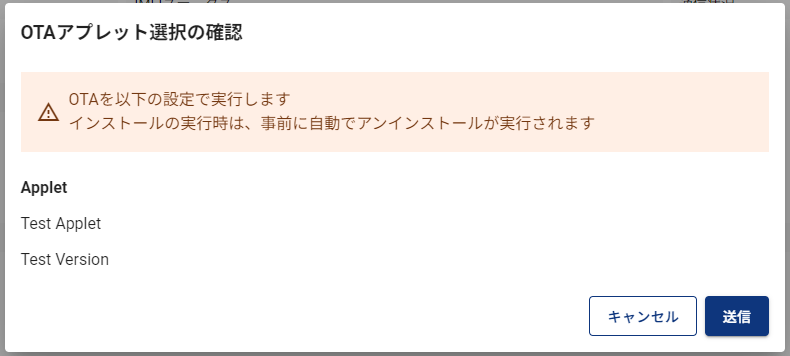

  3. OTAアプレット選択画面で、選択した内容が正しいか確認し、「送信」ボタンをクリックします。
    ../_images/SIMApplet6.png

注釈

以下のような状況で、PollerのOTA設定で「アンインストール」を実行すると、OTAステータスが「Uninstall:Blocked」となり、Pollerのアンインストールが開始されないことがあります。 もし、PollerのOTAステータスが「Uninstall:Blocked」となった場合、時間をおいて改めてPollerのOTA設定を行ってください。

  • Pollerのインストールが完了した直後

  • 端末や通信モジュールの電源を投入した直後

  • モバイル回線への接続を開始した直後
