7.3. 【β版限定】FIC-Routerの設定を確認する

注釈

  • こちらのページはβ版提供用のお客様専用です。当社がご案内する場合を除き、このページの内容ついてはご放念ください。

  1. FICコンソールの 「グローバルビュー」 上で、設定を確認したいFIC-Routerがあるエリアを選択し、 「エリアビュー」 画面を表示します。

  2. 「エリアビュー」 画面上で、設定を確認したいFIC-Routerのアイコンをクリックしてください。 ［ルータ詳細表示］ ボタンが表示されます。

    ../../_images/FIC_AboutRouter_config_01.png

    ［ルータ詳細表示］ボタン

  3. ［ルータ詳細表示］ ボタンを押下すると、該当するFIC-Routerのみが提示された状態で 「ルータ詳細」 画面が表示されます。

  4. 行の一番左側に表示されているファイルの形をしたアイコンを押下すると、 「ルータ情報詳細」 ダイアログが表示され、下記の情報を確認できます。

    「ルータ情報詳細」画面項目一覧

    項目

    説明

    ルータID

    先頭がFで12桁の数字からなるFICリソース固有の識別子

    ルータ名

    お客さまがFIC-Routerに設定した名称(変更可能)

    メニュー

    お客さまがFIC-Router購入時に選択したメニュー

    冗長構成

    FIC-Routerの冗長構成の有無

    網内利用アドレス

    購入時に申請されたアドレスブロック

    ステータス

    FIC-Connectionの新設ができるか否か

    XaaS Type
    「なし」※1

    ルーティングテーブル上限

    このFIC-Routerで保持できるルーティングテーブルの上限数と、FIC-Connectionの受付状況

    Resource Group

    アドオンしているFIC-FW/NATがある場合、Resource Groupを表示します ※2

    FireWall情報

    アドオンとしてFIC-FWを導入済みか

    NAT情報

    アドオンとしてFIC-NATを導入済みか

    注釈

    • ※1 FICプレミアムではFIC-Router(XaaS)は提供していないため、「XaaS Type」は、全て「なし」と表示されます。

    • ※2 FIC-RouterにアドオンしているFIC-FWとFIC-NATのResource Groupは同一となります。そのため、FIC-FW、FIC-NATの両方をアドオンしている場合もFIC-Routerの詳細情報に表示される値は1つです。

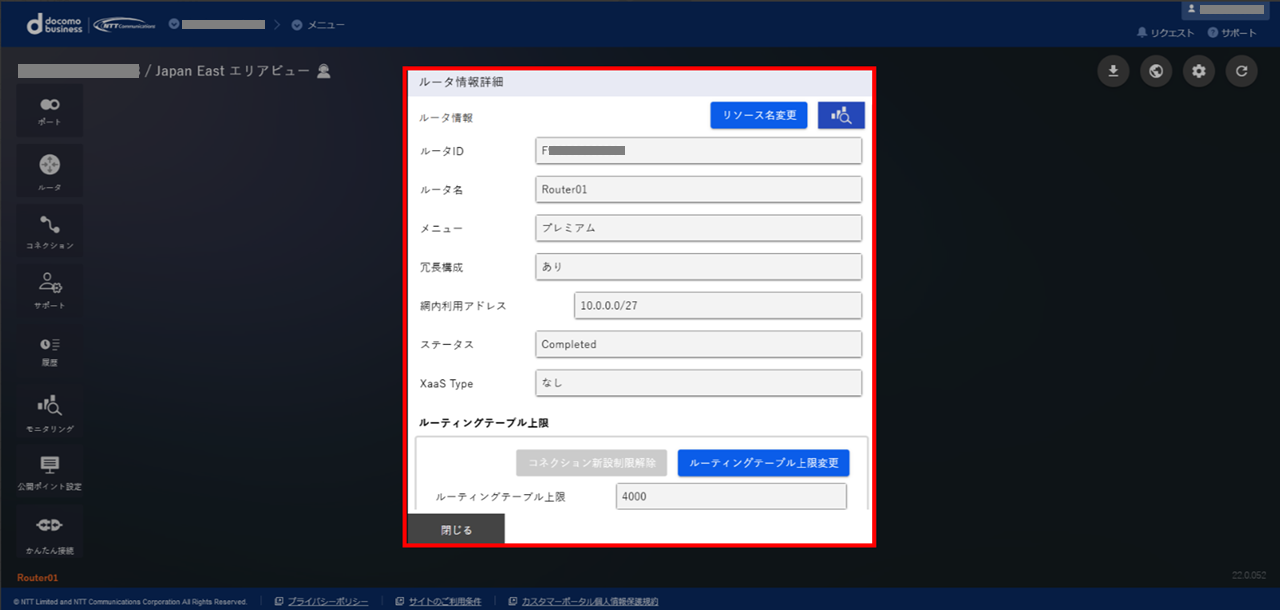

../../_images/FIC-Premium_routerconfig_8.3_RouterInformation_01.png

ルータ情報詳細
