（参考）ロードバランサーの性能測定結果¶
弊社で実施したロードバランサー（NetScaler VPX）の性能測定値については、下記のとおりです。
各測定項目単体における最大値を計測した結果であり、各性能項目のすべての最大値が同時に測定されたものではありません。
セッション数に関しては、ロードバランサー（NetScaler VPX）をインストールするサーバーインスタンスの制約条件があります。詳しくは インスタンスの制約事項 を参照してください。
構成はVRRPによる冗長化構成です。
ロードバランシング設定において、サービス登録時にプロトコル指定を実施しています。NetScaler VPXではプロトコル指定時にはプロトコルに応じた処理最適化が行われるため、プロトコル指定しない場合に比べてスループットが向上する可能性があります。
本検証結果はあくまで参考値であり、性能を保証するものではないため、あらかじめ了承してください。
CVE-2017-5715およびCVE-2017-5753（Spectre）対応により本メニューの性能に影響があります。各測定項目の性能影響の傾向については、対応後の「3000Mbps 4CPU-16GB-8IF」の測定結果を参考にしてください。対応状況詳細は、 CPUの脆弱性（CVE-2017-5754（Meltdown）/CVE-2017-5715およびCVE-2017-5753（Spectre）対応についてのお知らせ を参照してください。

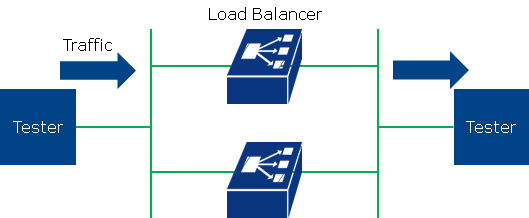

構成図
測定結果（CVE-2017-5715およびCVE-2017-5753（Spectre）の脆弱性対応後）
Citrix NetScaler VPX Version14.1 Standard Edition
測定項目 |
測定条件 |
測定結果 |
|||
3000Mbps 4CPU-16GB-8IF |
1000Mbps 4CPU-16GB-8IF |
200Mbps 2CPU-8GB-4IF |
50Mbps 2CPU-8GB-4IF |
||
L4同時TCPコネクション数 |
Protocol : HTTP
新規接続数 : 10,000cps
多重度 : 1多重
Data Size : 64 bytes
|
650,000 コネクション |
650,000 コネクション |
650,000 コネクション |
650,000 コネクション |
L4新規TCPコネクション数 |
Protocol : HTTP
新規接続数 : 30,000cps
多重度 : 1多重
Data Size : 64 bytes
|
13,000 cps |
12,000 cps |
15,000 cps |
8,000 cps |
L7スループット1 |
Protocol : HTTP
新規接続数 : 200 cps
多重度 : 10多重
Data Size : 2 MB（3000M/1000Mプラン）
Data Size : 250 KB（200M/50Mプラン）
|
2,300 Mbps |
1,000 Mbps |
190 Mbps |
49 Mbps |
L7スループット2 |
Protocol : HTTPS（TLS1-AES-128-CBC-SHA）
新規接続数 : 200 cps
多重度 : 10多重
Data Size : 2 MB（3000M/1000Mプラン）
Data Size : 250 KB（200M/50Mプラン）
|
1,900 Mbps |
1,000 Mbps |
210 Mbps |
60 Mbps |
L7スループット3 |
Protocol : HTTPS（TLS1.2-ECDHE-RSA-AES-128-SHA256）
新規接続数 : 200 cps
多重度 : 10多重
Data Size : 2 MB（3000M/1000Mプラン）
Data Size : 250 KB（200M/50Mプラン）
|
1,900 Mbps |
1,100 Mbps |
220 Mbps |
61 Mbps |
L7スループット4 |
Protocol : HTTPS（TLS1.3-CHACHA20-POLY1305-SHA256）
新規接続数 : 200 cps
多重度 : 10多重
Data Size : 2 MB（3000M/1000Mプラン）
Data Size : 250 KB（200M/50Mプラン）
|
1,800 Mbps |
1,000 Mbps |
210 Mbps |
56 Mbps |
新規HTTPリクエスト数 |
Protocol : HTTP
新規接続数 : 4000 cps
多重度 : 20多重
Data Size : 64 bytes
|
44,000 rps |
54,000 rps |
52,000 rps |
18,000 rps |
新規SSLトランザクション数1 |
Protocol : HTTPS（TLS1-AES-128-CBC-SHA）
新規接続数 : 2000 cps
多重度 : 1多重
Data Size : 64 bytes
|
1,600 tps |
1,600 tps |
1,100 tps |
1,100 tps |
新規SSLトランザクション数2 |
Protocol : HTTPS（TLS1.2-ECDHE-RSA-AES-128-SHA256）
新規接続数 : 1600 cps
多重度 : 1多重
Data Size : 64 bytes
|
1,200 tps |
1,200 tps |
1,200 tps |
1,200 tps |
新規SSLトランザクション数3 |
Protocol : HTTPS（TLS1.3-CHACHA20-POLY1305-SHA256）
新規接続数 : 2000 cps
多重度 : 1多重
Data Size : 64 bytes
|
1,600 tps |
1,600 tps |
1,300 tps |
1,300 tps |
測定結果（CVE-2017-5715およびCVE-2017-5753（Spectre）の脆弱性対応後）
Citrix NetScaler VPX Version13.1 Standard Edition
測定項目 |
測定条件 |
測定結果 |
|||
3000Mbps 4CPU-16GB-8IF |
1000Mbps 4CPU-16GB-8IF |
200Mbps 2CPU-8GB-4IF |
50Mbps 2CPU-8GB-4IF |
||
L4同時TCPコネクション数 |
Protocol : HTTP
新規接続数 : 10,000cps
多重度 : 1多重
Data Size : 64 bytes
|
650,000 コネクション |
650,000 コネクション |
650,000 コネクション |
650,000 コネクション |
L4新規TCPコネクション数 |
Protocol : HTTP
新規接続数 : 30,000cps
多重度 : 1多重
Data Size : 64 bytes
|
10,000 cps |
10,000 cps |
12,000 cps |
7,900 cps |
L7スループット1 |
Protocol : HTTP
新規接続数 : 200 cps
多重度 : 10多重
Data Size : 2 MB（3000M/1000Mプラン）
Data Size : 250 KB（200M/50Mプラン）
|
2,500 Mbps |
1,000 Mbps |
200 Mbps |
49 Mbps |
L7スループット2 |
Protocol : HTTPS（TLS1-AES-128-CBC-SHA）
新規接続数 : 200 cps
多重度 : 10多重
Data Size : 2 MB（3000M/1000Mプラン）
Data Size : 250 KB（200M/50Mプラン）
|
1,900 Mbps |
1,100 Mbps |
220 Mbps |
59 Mbps |
L7スループット3 |
Protocol : HTTPS（TLS1.2-ECDHE-RSA-AES-128-SHA256）
新規接続数 : 200 cps
多重度 : 10多重
Data Size : 2 MB（3000M/1000Mプラン）
Data Size : 250 KB（200M/50Mプラン）
|
1,900 Mbps |
1,100 Mbps |
230 Mbps |
61 Mbps |
L7スループット4 |
Protocol : HTTPS（TLS1.3-CHACHA20-POLY1305-SHA256）
新規接続数 : 200 cps
多重度 : 10多重
Data Size : 2 MB（3000M/1000Mプラン）
Data Size : 250 KB（200M/50Mプラン）
|
1,700 Mbps |
1,100 Mbps |
220 Mbps |
55 Mbps |
新規HTTPリクエスト数 |
Protocol : HTTP
新規接続数 : 4000 cps
多重度 : 20多重
Data Size : 64 bytes
|
33,000 rps |
33,000 rps |
48,000 rps |
17,000 rps |
新規SSLトランザクション数1 |
Protocol : HTTPS（TLS1-AES-128-CBC-SHA）
新規接続数 : 2000 cps
多重度 : 1多重
Data Size : 64 bytes
|
1,600 tps |
1,600 tps |
1,000 tps |
1,000 tps |
新規SSLトランザクション数2 |
Protocol : HTTPS（TLS1.2-ECDHE-RSA-AES-128-SHA256）
新規接続数 : 1600 cps
多重度 : 1多重
Data Size : 64 bytes
|
1,100 tps |
1,200 tps |
1,200 tps |
1,300 tps |
新規SSLトランザクション数3 |
Protocol : HTTPS（TLS1.3-CHACHA20-POLY1305-SHA256）
新規接続数 : 2000 cps
多重度 : 1多重
Data Size : 64 bytes
|
1,600 tps |
1,700 tps |
1,300 tps |
1,300 tps |
