サービスを登録・編集・削除する機能¶

動作確認バージョン: NetScaler VPX Version13.1 Standard Edition, NetScaler VPX Version14.1 Standard Edition

ロードバランシングの対象となるサーバーが利用するプロトコルを指定し登録する機能になります。

ここでは、登録の方法と登録したサービスの編集ならびに削除する機能を紹介します。

注釈

以下の手順でサービスを登録するためには、事前にサーバーを登録する必要があります。

Contents

サービスを登録する機能
登録済みサービスの設定を変更する機能

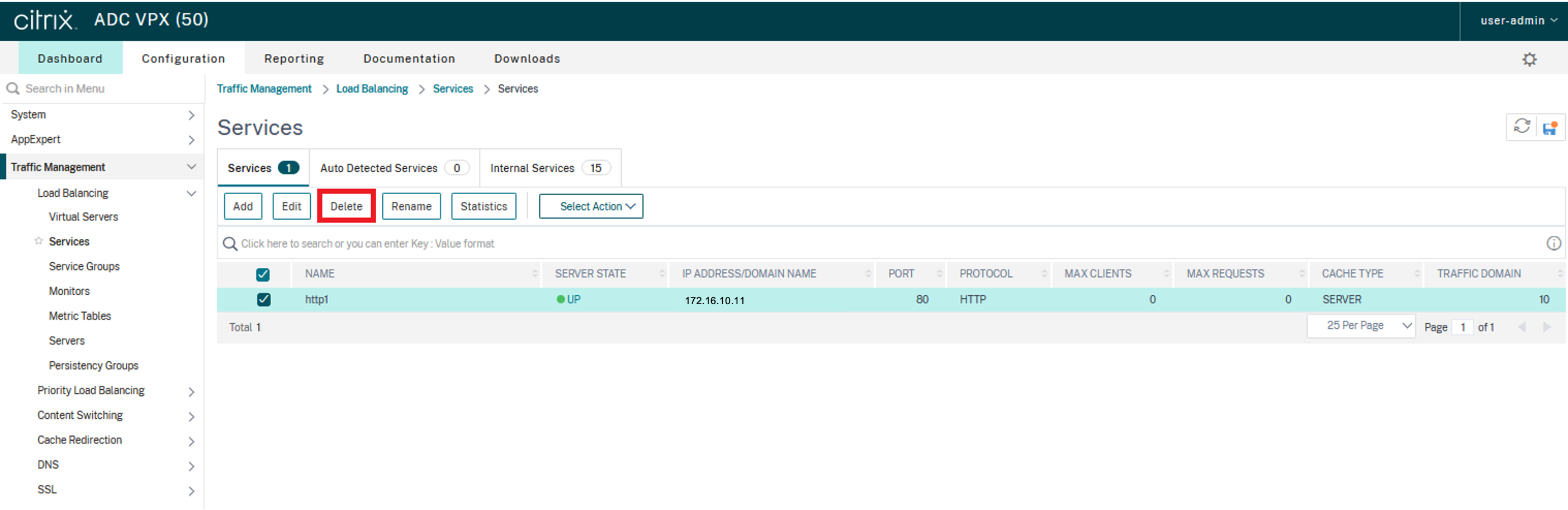

登録済みサービスを削除する機能

サービスを登録する機能 ¶

ここでは、ロードバランサーに サービス を登録する方法について紹介します。

設定は主に、「Services」で実行していきます。

サンプル設定のシナリオ

ロードバランサーにサーバー（172.16.10.11）のサービスを登録したい

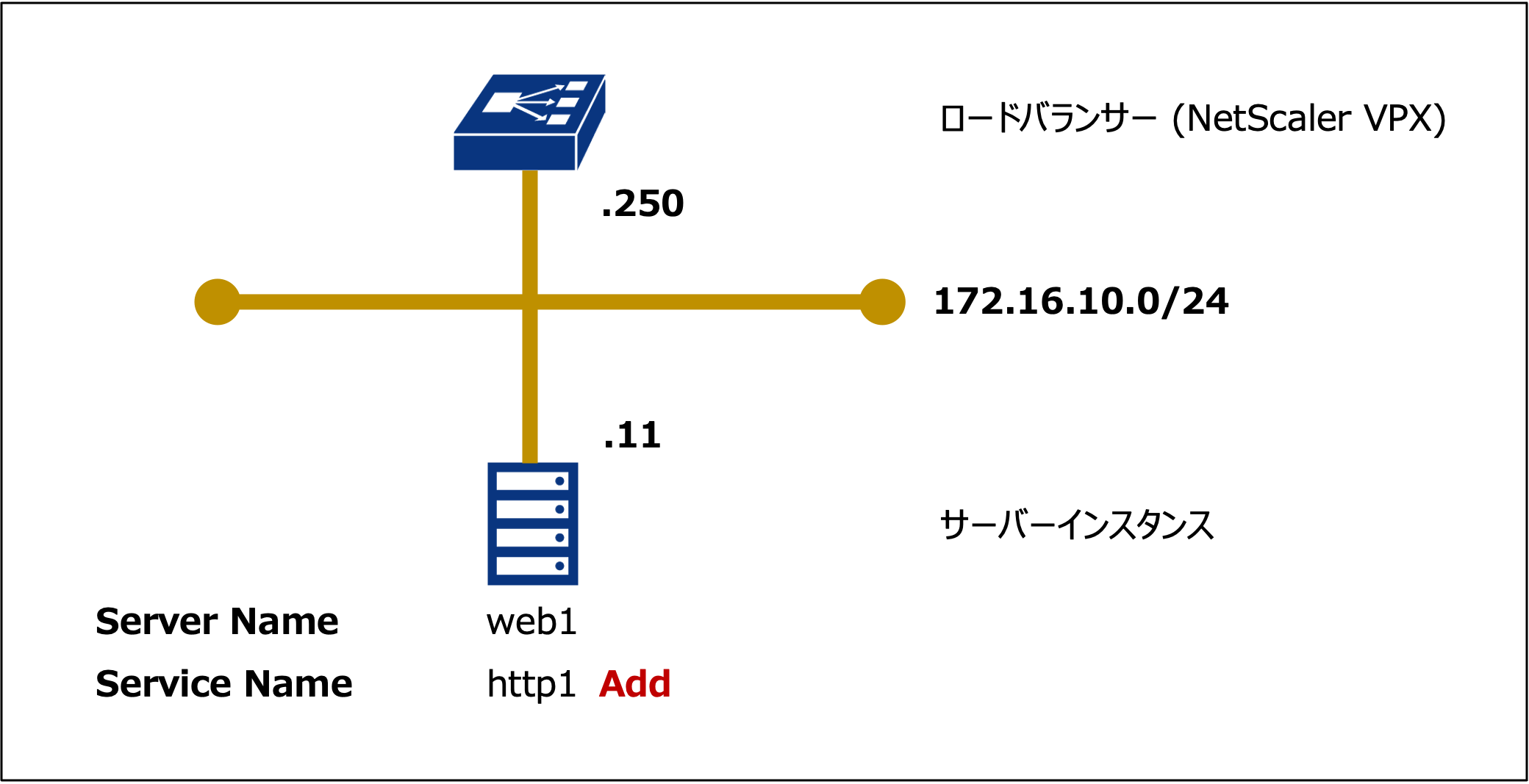

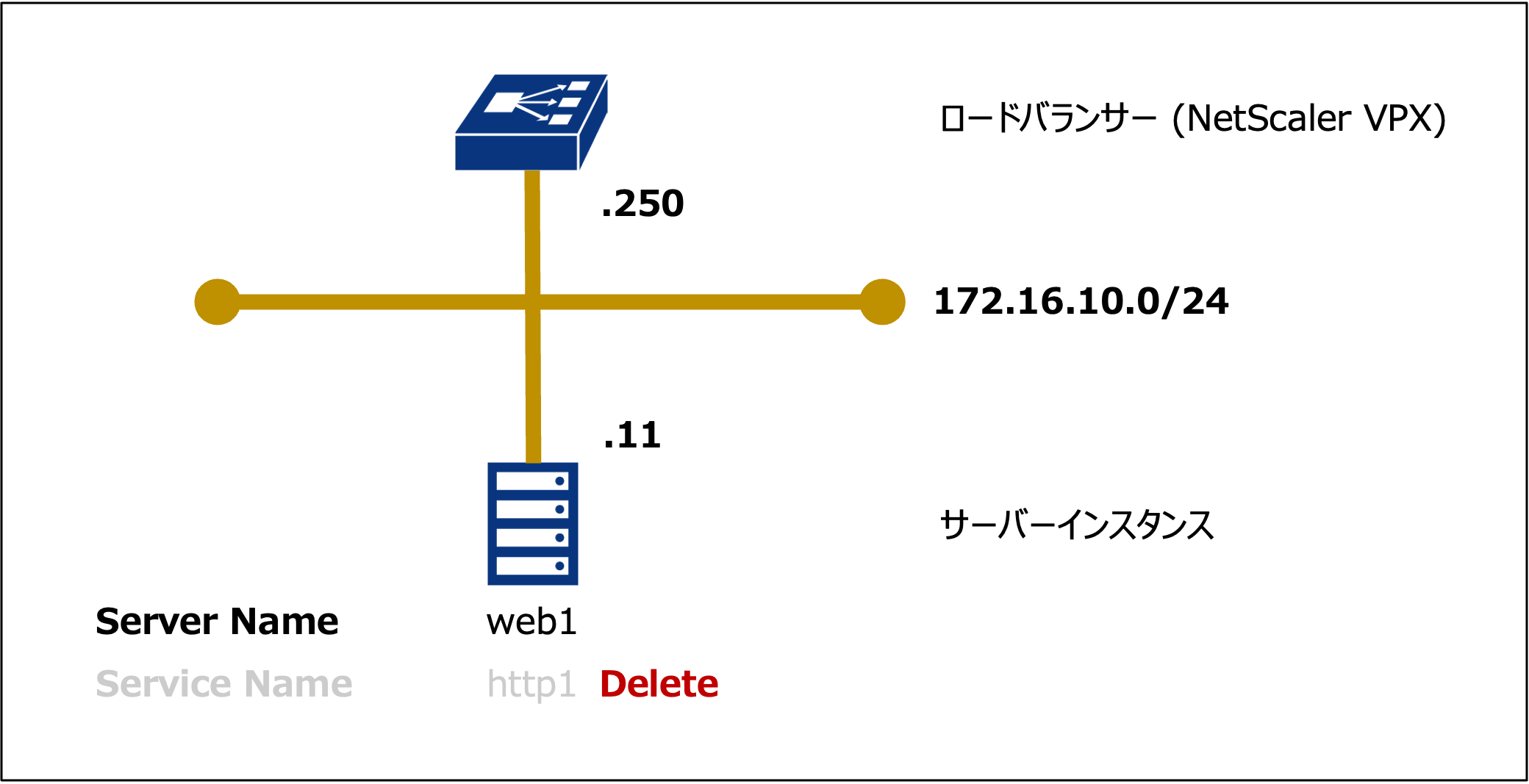

構成図

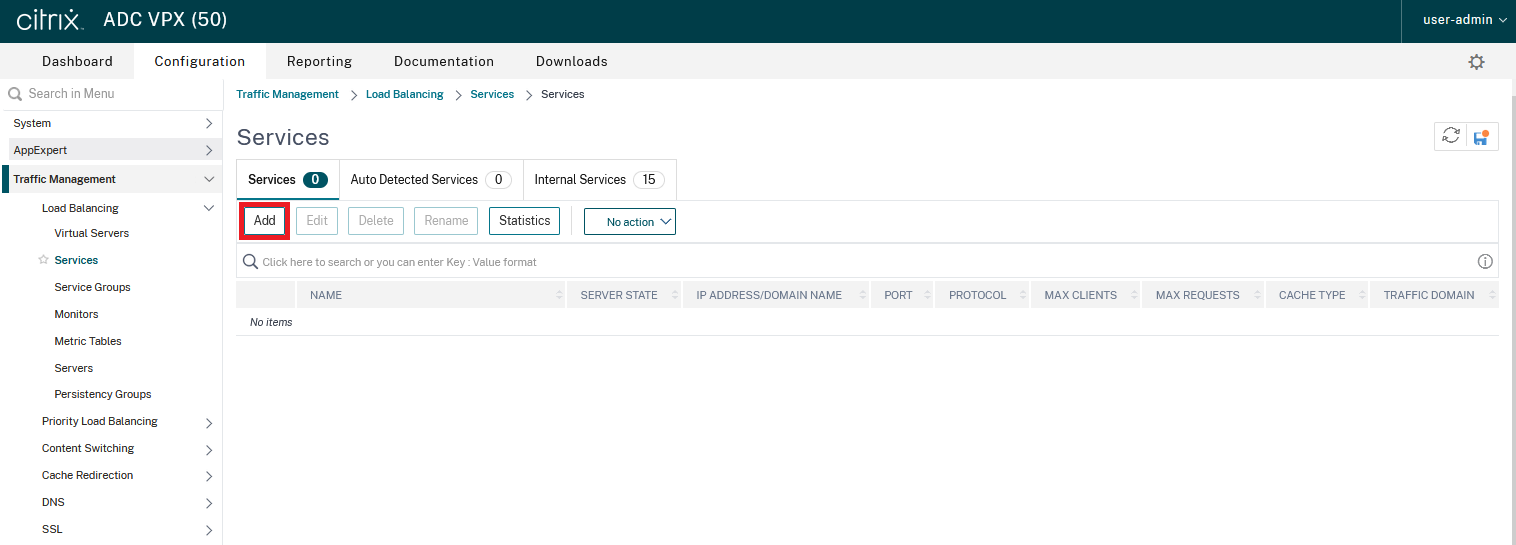

「Configuration」メニューより「Traffic Management」→「Load Balancing」→「Services」へと進み、Services 画面を表示後、「Add」をクリックします。

Basic Settings 画面では以下の表のパラメータを入力していきます。

Existing Serverについては、サーバー登録で登録したものを設定します。

設定項目	設定値
Service Name	http1（任意の名前）
Existing Server	web1（172.16.10.11）
Protocol	HTTP
Port	80

注釈

ロードバランシング設定において、サービス登録時にプロトコル指定を実施しています。
NetScaler VPXではプロトコル指定時にはプロトコルに応じた処理最適化が行われるため、プロトコル指定しない場合に比べてスループットが向上する可能性があります。
また、SSLオフロードなどプロトコルを指定しないと使用できない機能もあるため、バランシングする通信に応じたプロトコル指定を推奨いたします。

設定値を入力し、「More」をクリックします。

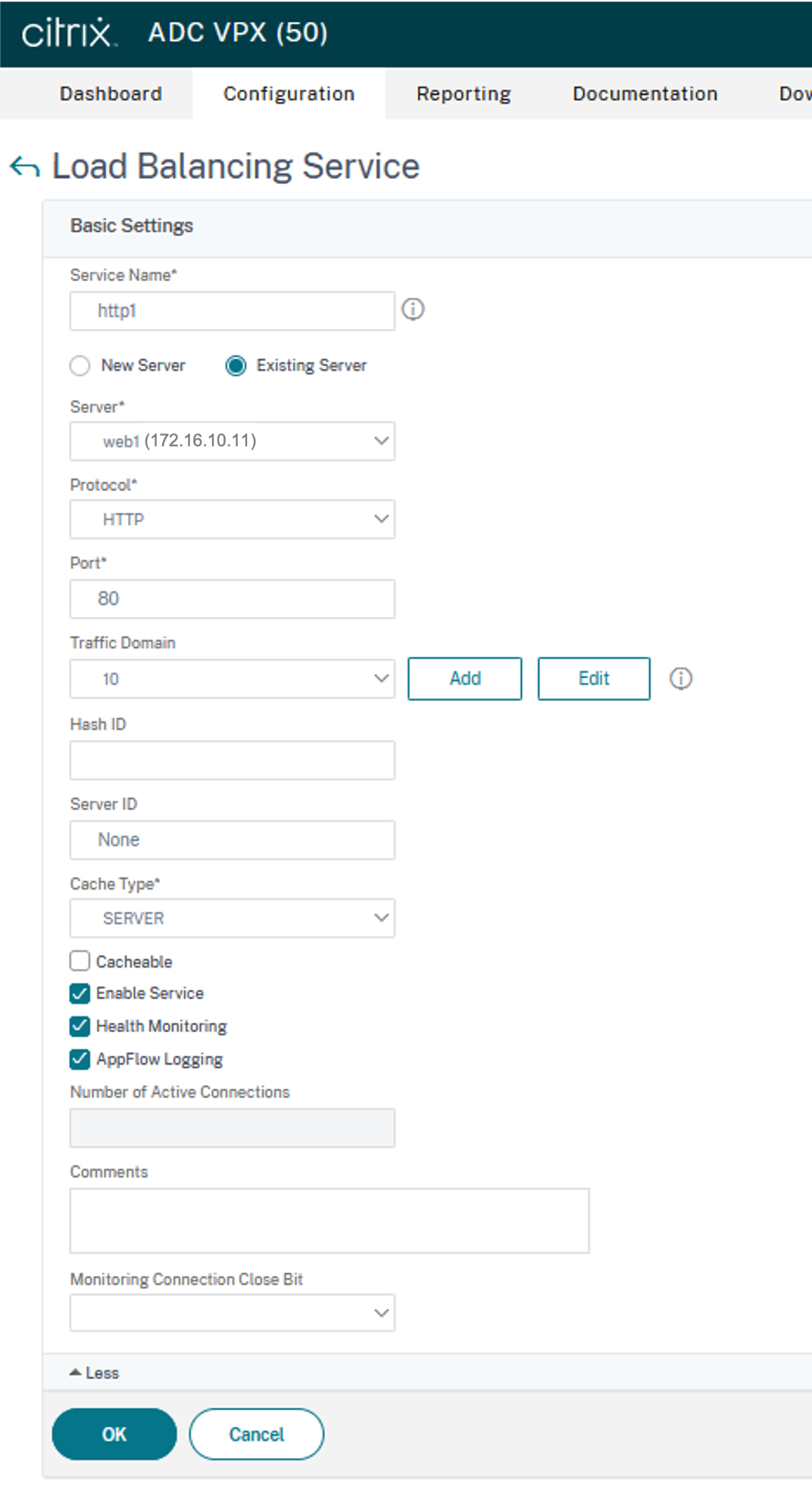

「More」クリック後、追加の項目の画面では以下の表のとおりに入力していきます。

設定項目	設定値
Traffic Domain	10（必ず10を指定してください）
ServerID	None
Cache Type	SERVER

設定値を入力し、「OK」をクリックします。

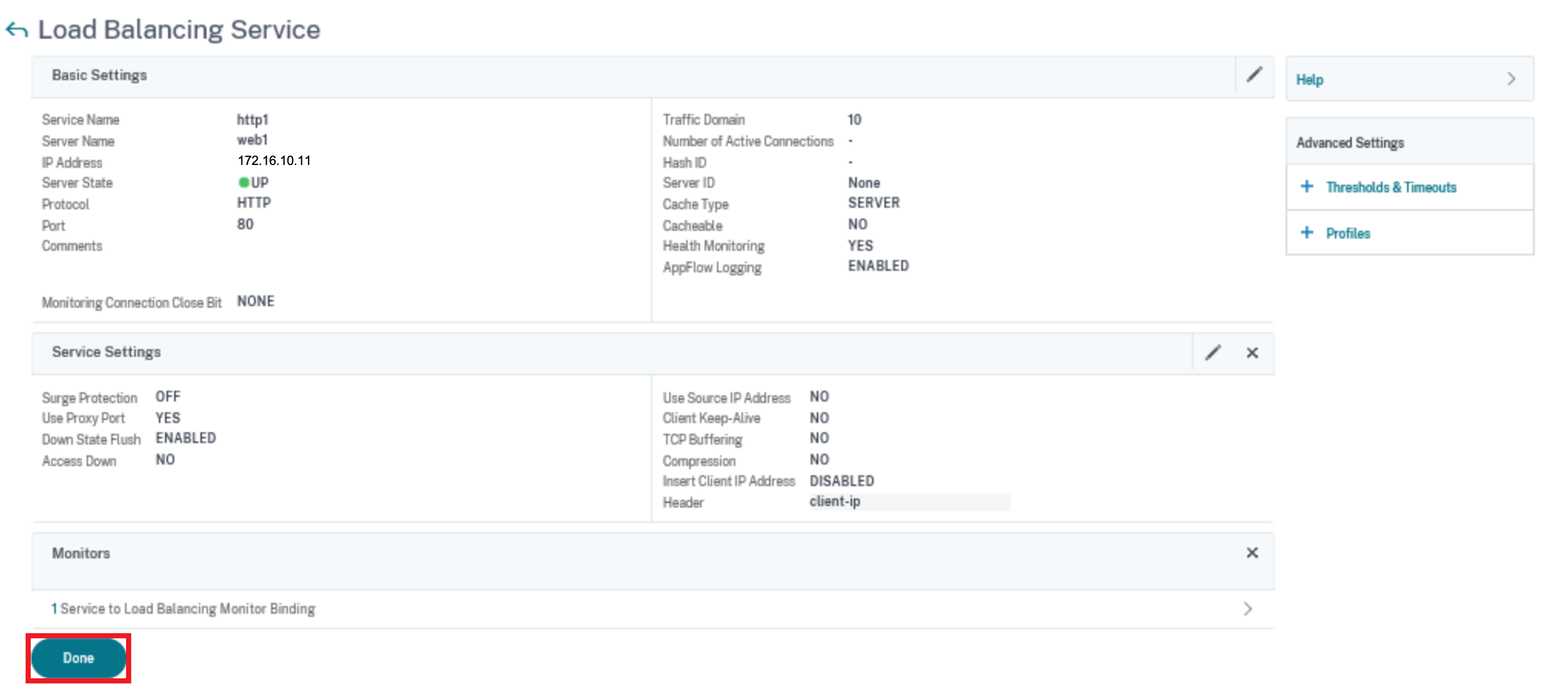

各パラメータが入力されていることを確認し、「Done」をクリックします。

注釈

（バージョン14.1の場合）Services／Service Groups／Virtual Serversを作成時、下記のような警告が表示されることがあります。「OK」をクリックすると、設定を実施できます。これは、当該バージョンから、SSLプロファイル設定の［Drop invalid HTTP requests］が［on］になっていない場合に警告表示するようになった仕様変更によるものです。
- ［Warning］Secure deployment guide : Http profile bound to your server is insecure, to keep it secure enable Drop invalid HTTP requests in your http profile

動作確認結果

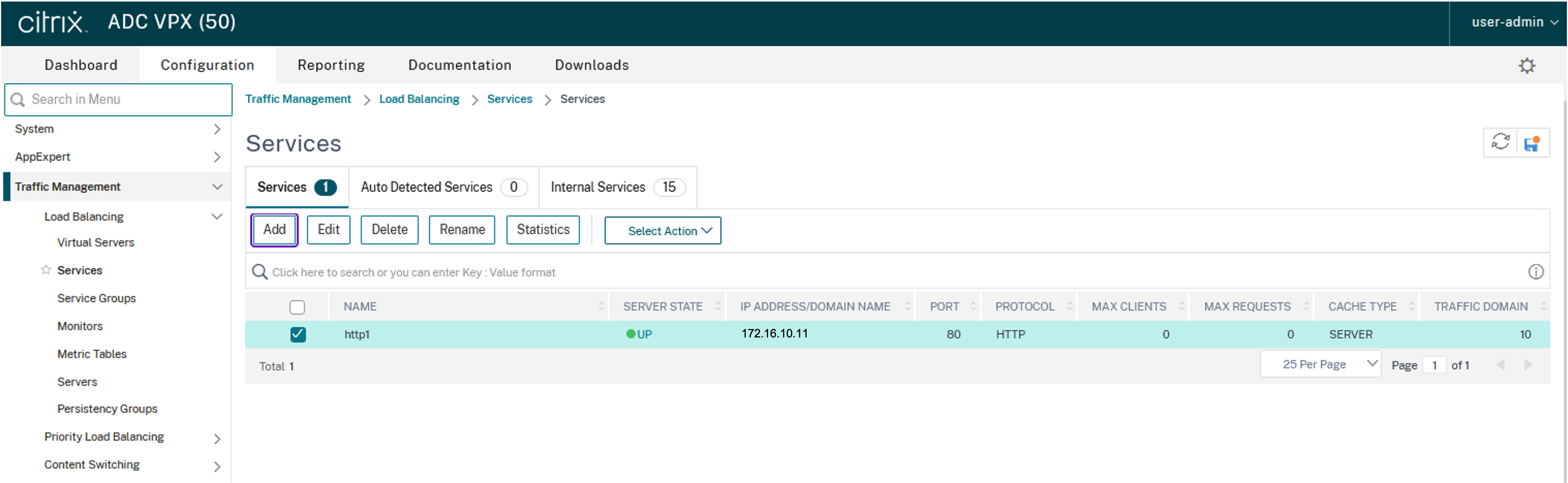

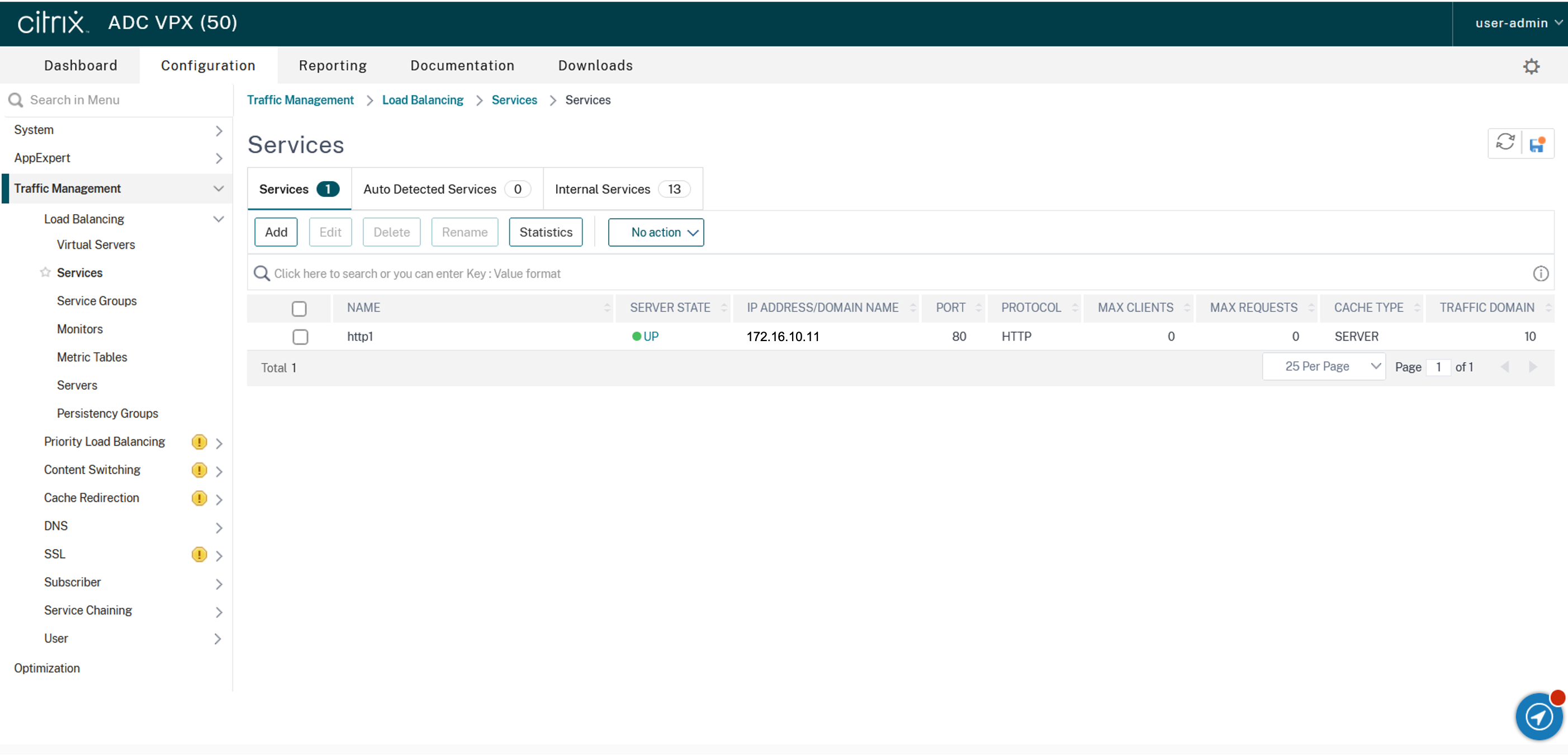

Service登録の初期画面を表示させた際に、登録したサーバーが表示され「State」が「Up」となっていることが

確認できるため、サービスが登録できていることが確認できました。

登録済みサービスの設定を変更する機能 ¶

ここでは、ロードバランサーに登録済みサービスの項目を変更する機能について紹介します。

サンプル設定のシナリオ

仮想Webサーバーのサービスを以下のように変更したい

変更項目	内容
Hash ID	2 を指定
Server ID	2（None→2へ変更）
Insert Client IP Address	有効に変更
Header	X-Forwarded-For（Client IP→X-Forwarded-Forへ変更）
Monitor Name	http（tcp-default→httpへ変更）

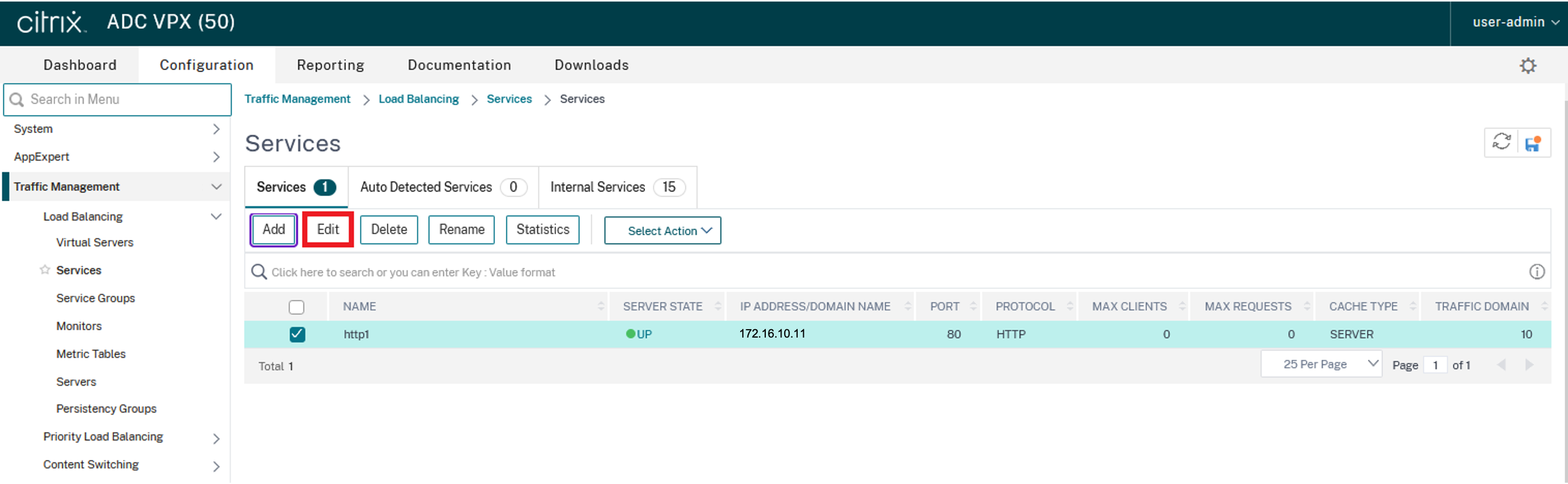

「Configuration」メニューより「Traffic Management」→「Load Balancing」→「Services」へと進み

Services画面を表示後、設定を変更したいServiceを選択し「Edit」をクリックします。

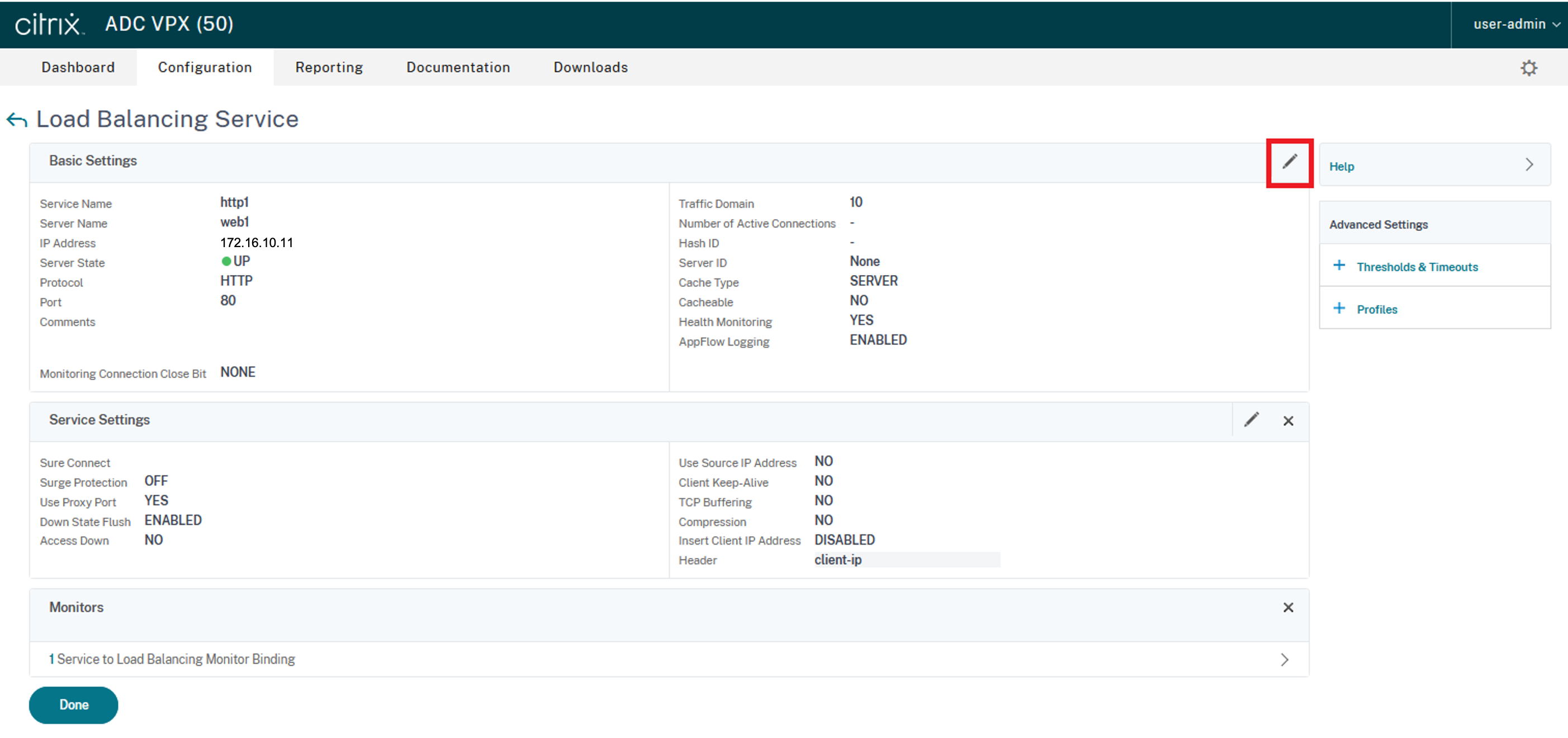

Servicesの詳細表示画面が表示されるので、「Basic Settings」項の編集アイコンをクリックします。

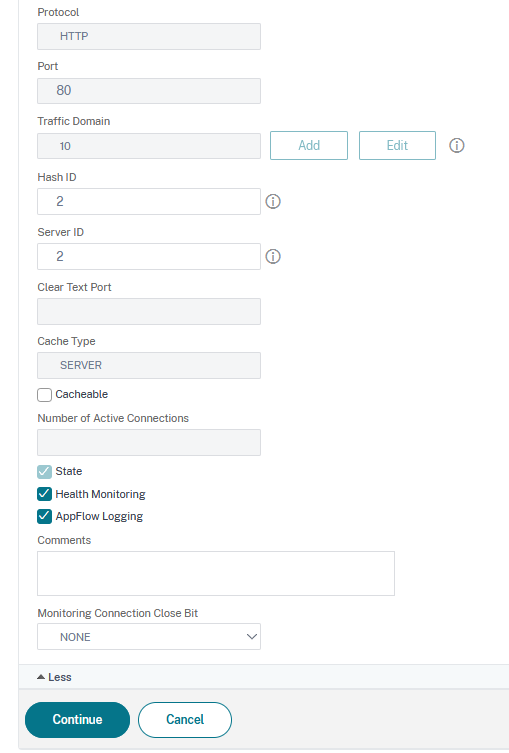

Serviceの画面では以下のとおりに入力します。

設定項目	設定値
Hash ID	2
Server ID	2（None→2）

パラメータを変更し、「Continue」をクリックします。

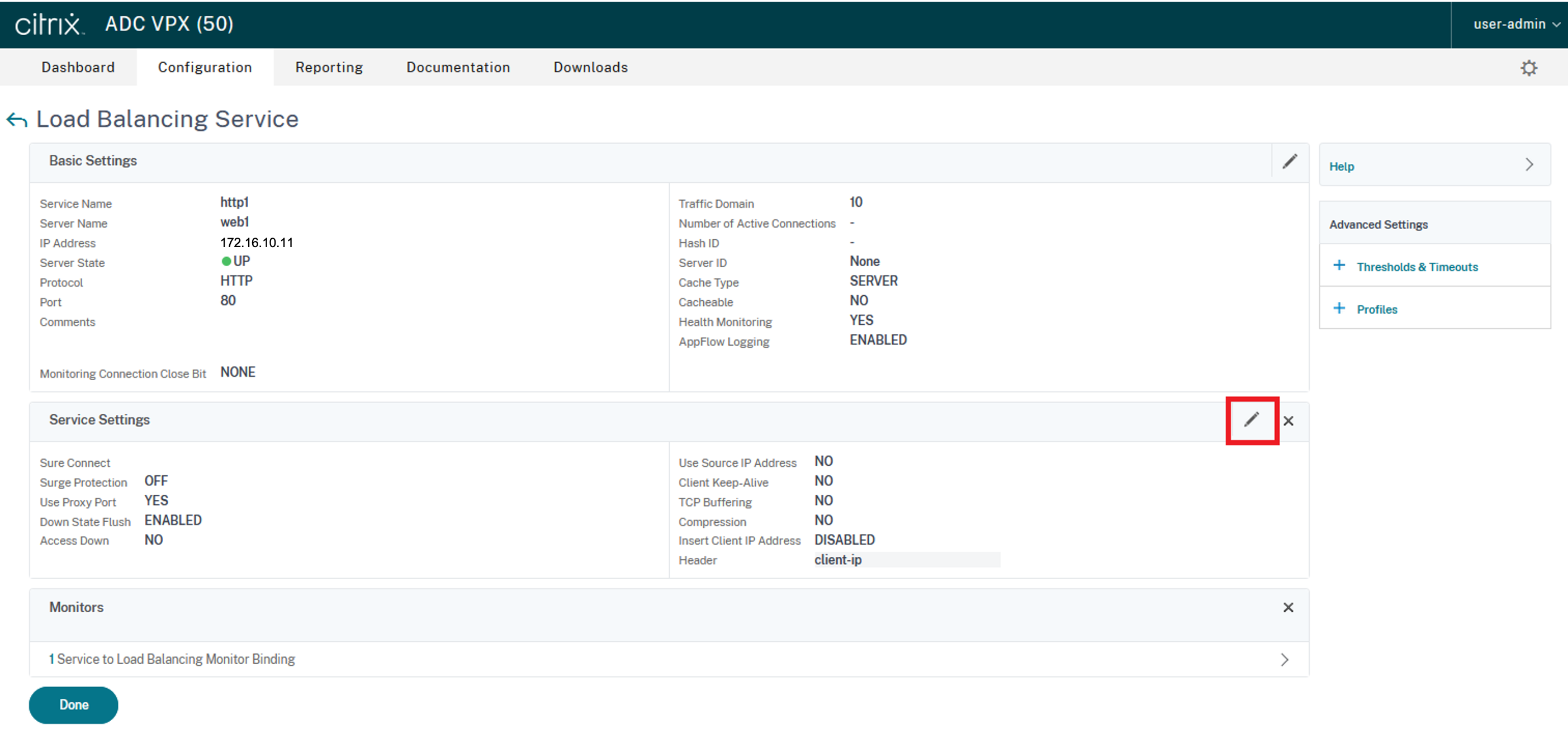

Serviceの詳細表示画面が表示されるので、変更項目を確認し、引き続き「Service Settings」の編集アイコンをクリックします。

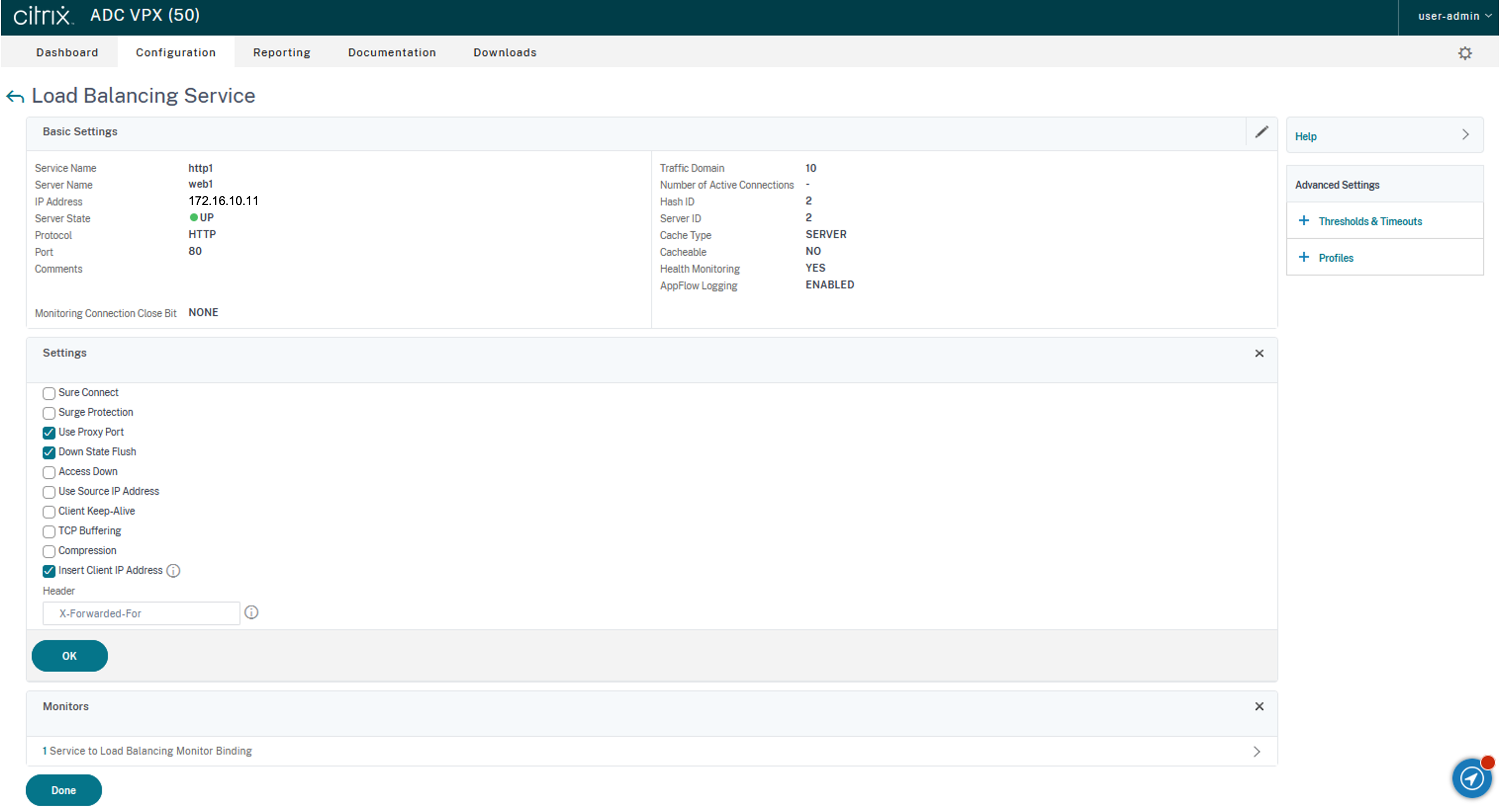

Service Settingsの項目画面では以下のとおりに入力します。

設定項目	設定値
Insert Client IP Address	チェックを入れる
Header	X-Forwarded-For

パラメータを変更し、「OK」をクリックします。

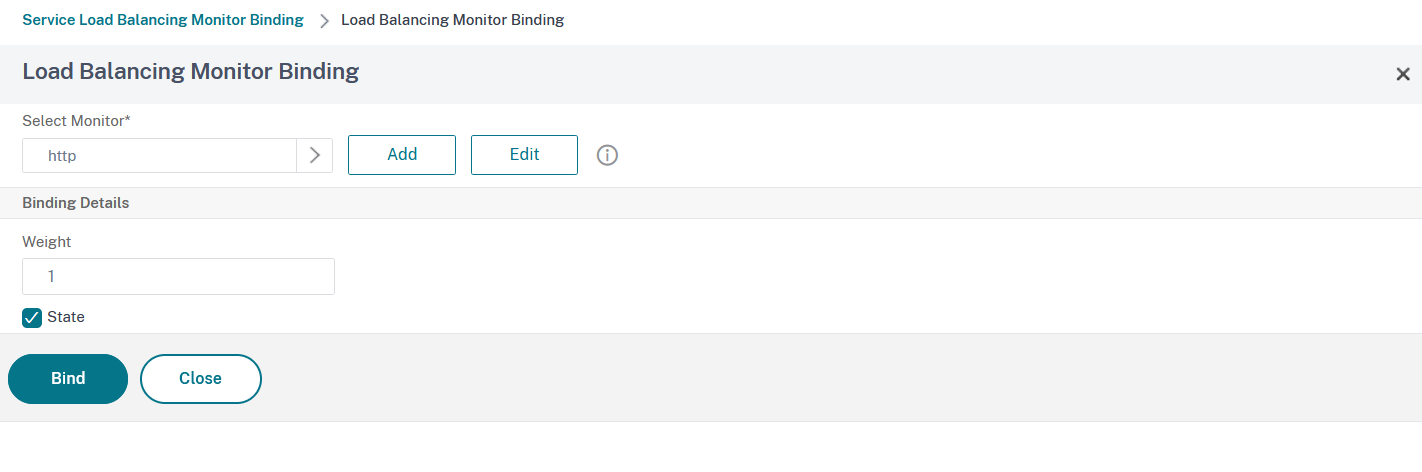

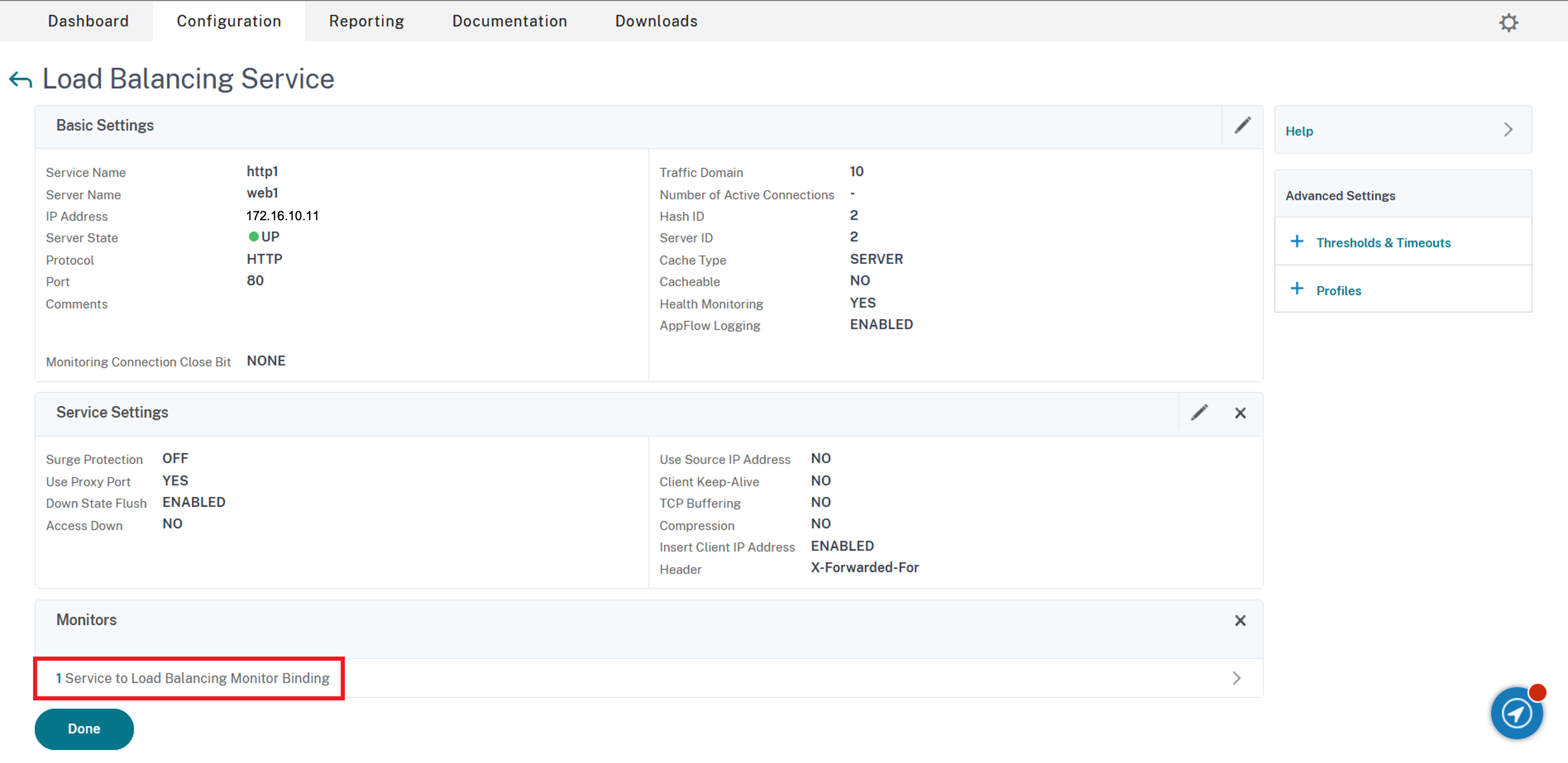

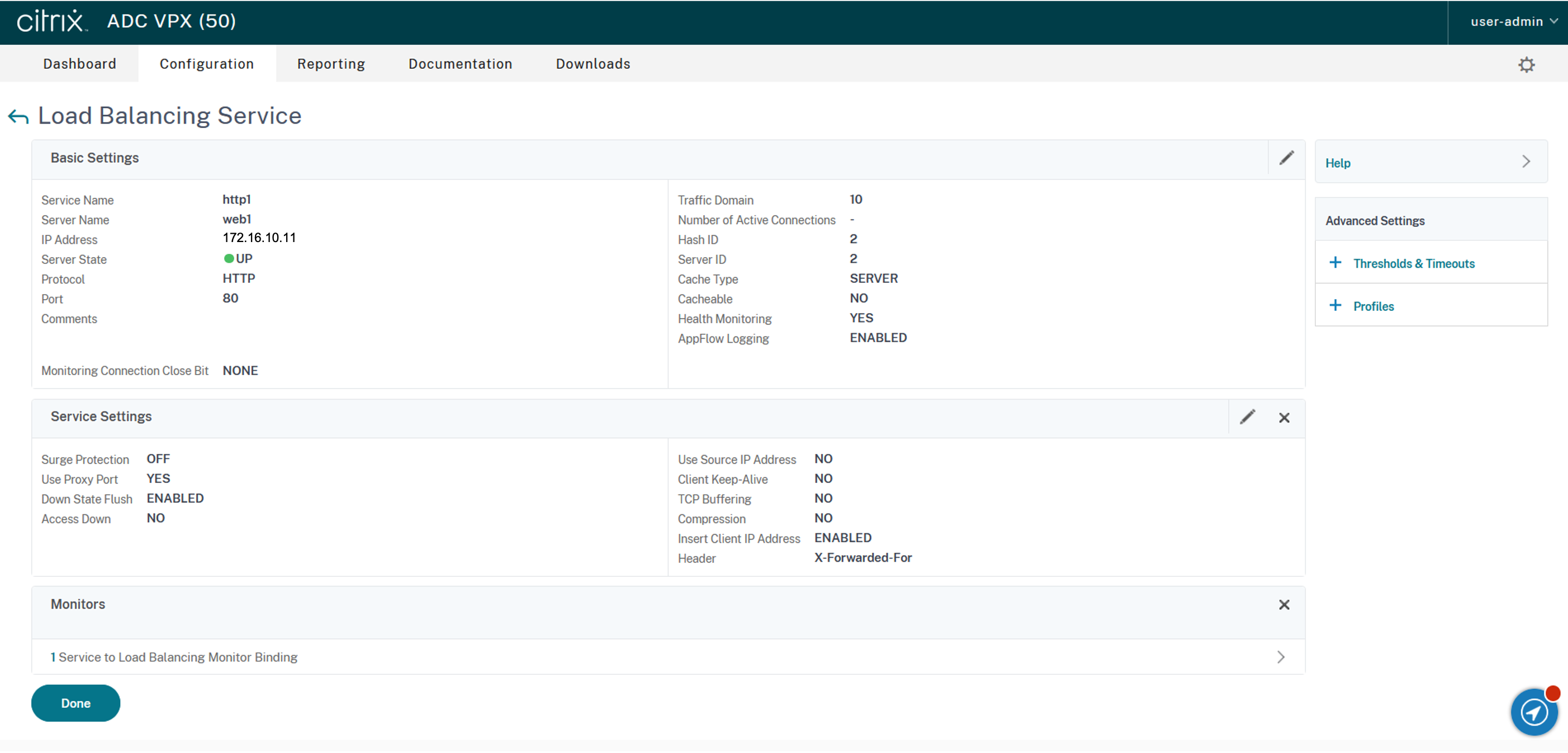

Serviceの詳細表示画面が表示されるので、変更項目を確認し、引き続き「Monitors」の
Service to Load Balancing Monitor Binding 項目をクリックします。

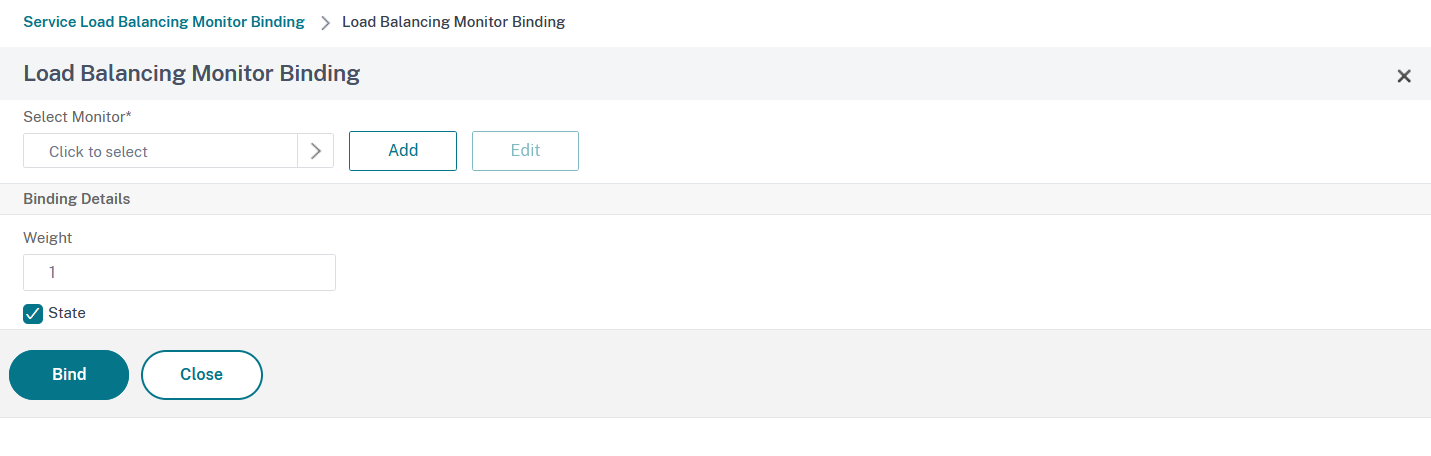

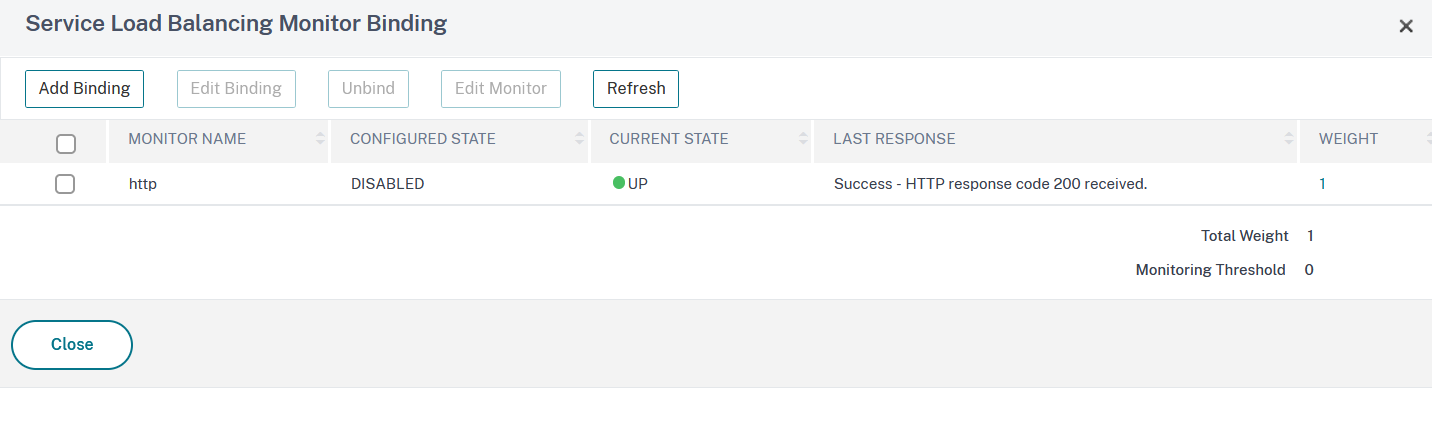

Monitors部分では、サーバーとロードバランサーの間で行われるヘルスチェックに利用するプロトコルを設定することが可能です。
